مجموعة كاملة من الصمامات الصناعية لجميع التطبيقات.

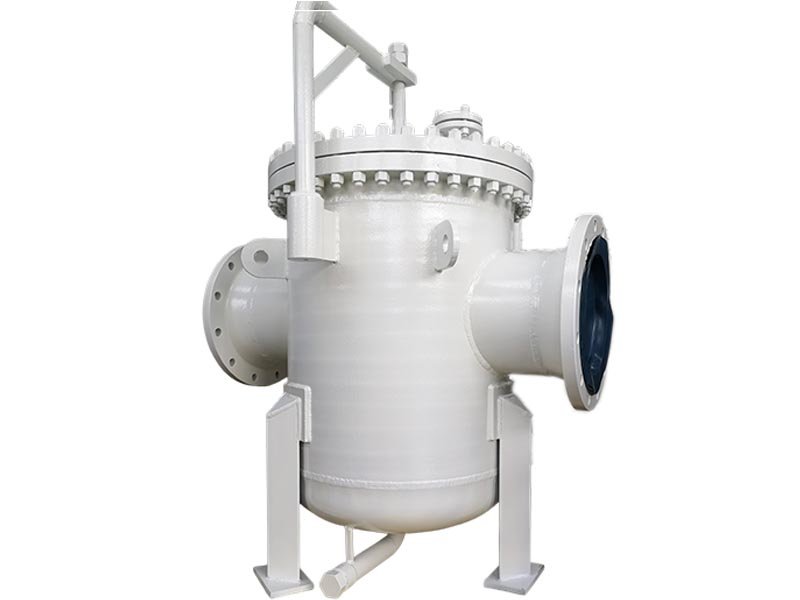

فلتر سلة
الحجم: 1/2" - 24" (DN15 - DN600) الضغط: Class 150 - 300 / PN 10-40 المعيار: MSS SP-89, ASME B16.34, ASME B16.5 (بشفاه) مواد الجسم: A216 WCB, A351 CF8M, A351 CF8, حديد زهر (GG25), حديد مطيل (GGG40) الشاشة: فولاذ مقاوم للصدأ مثقب (304/316) أو شاشة مونيل، مقاسات ثقوب من 1/32" إلى 1/2"، مع خيار إدخال شاشة سلكية دقيقة (20-200 شبكة) التصميم: تركيب أفقي أو عمودي، غطاء مثبت بمسامير مع حشية، سلة/شاشة قابلة للإزالة عبر فتحة الغطاء العلوي، سدادة تصريف في أسفل الجسم، اتجاه التدفق: مدخل عبر الشاشة ← مخرج لماذا تهيمن مصافي السلة على حماية المضخات تستهلك المضخات الشوائب. وتتعرض مقاعد الصمامات للخدوش. وتنسد أنابيب المبادل الحراري. كل هذه المشاكل تعود إلى سبب واحد: تسرب شيء ما من المدخل دون داعٍ. يوجد مصفاة سلة بين مصدر التلوث والمعدات التي لا تتحمله. يدخل السائل إلى جسم المصفاة، ويصطدم بالشبكة من الخارج إلى الداخل، فتتجمع الشوائب داخل السلة، ثم يمر السائل النظيف. ببساطة. السبب وراء هيمنة مصافي السلال على عمليات الضخ بسيط: سهولة الوصول إليها من الأعلى. فك الغطاء، ارفع السلة، أفرغ المخلفات، اشطفها، أعدها إلى مكانها، ثم أغلق الغطاء بإحكام - خمس دقائق فقط. لا حاجة لفصل خط الأنابيب. لا حاجة لإيقاف التشغيل. يمكنك رؤية ما يتم جمعه - رواسب الأنابيب، شظايا الحشيات، مخلفات البناء. عندما تعرف ما في السلة، ستعرف ما في عملية الإنتاج. اختيار الشاشة يتناسب مع التهديد. ثقوب خشنة—1/8" إلى 1/2"—لحماية المضخات على خطوط المياه والعمليات العامة. تلتقط هذه الأشياء الكبيرة: حبيبات اللحام، رقائق الصدأ، قطع الحشيات. شبكة دقيقة، 40 إلى 100 شبكة، لحماية الأجهزة ومهام فوهات الرش. طابق الشبكة مع ما تحتاج إلى إيقافه، وليس مع أدق شاشة متاحة. مادة الجسم—لا تبالغ في المواصفات، ولا تقلل منها الفولاذ الكربوني (WCB) يغطي الخدمة العامة—المياه، الزيت، العمليات غير المسببة للتآكل، Class 150 و 300. الفولاذ المقاوم للصدأ (CF8M / 316) يتعامل مع الوسائط المسببة للتآكل—مياه البحر، خطوط المواد الكيميائية—حيث يتآكل الفولاذ الكربوني في عامين. الحديد الزهر (GG25) يُستخدم في المياه منخفضة الضغط حيث تكون التكلفة أفضل من مقاومة التآكل—تكييف الهواء للمباني، المياه البلدية، الري. الحديد المطيل (GGG40) يسد الفجوة: أقوى من الحديد الزهر، وأرخص من الفولاذ، وجيد بما يكفي للكثير من مهام المياه الصناعية. استخدام هيكل CF8M على خط تكييف هواء بمياه نظيفة يُعدّ إهدارًا للمال. أما استخدام هيكل GG25 على مدخل مياه البحر فيتطلب استبداله كل عامين. لذا، احرص على اختيار المادة المناسبة للخدمة المطلوبة. ج: نعم، مع تدفق المياه إلى الأسفل. تعمل السلة بنفس الطريقة. كما أن التدفق الرأسي إلى الأعلى فعال أيضاً، ولكن قد تتساقط المخلفات مرة أخرى في المخرج عند سحب السلة. يُفضل التدفق الأفقي أو الرأسي إلى الأسفل. ج: الغربال المثقب وحده للترشيح الخشن—حماية المضخة، الحطام العام. أضف إدخال شبكة سلكية داخل السلة المثقبة للترشيح الدقيق—حماية الأجهزة، حماية فوهات الرش، جزيئات أصغر من 1/32 بوصة. السلة المثقبة توفر البنية؛ الشبكة توفر الترشيح الدقيق. ج: يعتمد على تحميل الحطام. مياه نظيفة—أسبوعيًا أو شهريًا. التشغيل الأولي مع حطام البناء—افحص يوميًا حتى يعمل النظام بشكل نظيف. تحميل ثقيل—ركّب مقياس فرق ضغط ونظّف عندما يتجاوز الانخفاض الحد المحدد لديك. ج: سلة نظيفة—0.5 إلى 2 رطل لكل بوصة مربعة، اعتمادًا على معدل التدفق والشبكة. عندما يتراكم الحطام على الغربال، يزداد الانخفاض. هذه إشارة التنظيف الخاصة بك. إذا تجاوز انخفاض السلة النظيفة الحد المسموح لديك، فقد تكون الشبكة أدق من اللازم لمعدل التدفق. ج: نعم، مصمم للاستخدام الدائم. ليس مصفاة مؤقتة. تم تصميم الجسم والحواف وتصنيف الضغط والغطاء المزود بحشية للعمل المستمر.
نظارة رؤية
المقاس: 1/2 بوصة - 8 بوصات (DN15 - DN200) الضغط: Class 150 - 300 / PN 10-40 المعيار: MSS SP-97، خاص بالشركة المصنعة مواد الجسم: A216 WCB، A351 CF8M، حديد زهر (GG25)، حديد مطيل (GGG40)، برونز/نحاس أصفر للأحجام الصغيرة الزجاج: زجاج البوروسيليكات (مقسّى)، مع إمكانية إضافة درع واقٍ من الفولاذ. قرص زجاجي مثبت بين حواف الهيكل مع حشوات من مادة PTFE/EPDM على كلا الجانبين. التصميم: نافذة زجاجية مسطحة (أو نوافذ) في الهيكل - نافذة واحدة أو نافذتان (على الجانبين المتقابلين لتوفير رؤية خلفية). يمر السائل عبر الفتحة المستقيمة؛ ويراقب المشغل التدفق عبر النافذة الزجاجية. لا توجد أجزاء متحركة داخل مسار التدفق. حيث تحتاج إلى رؤية ما يحدث خطوط العمليات تعمل داخل أنابيب مغلقة—لا يمكنك رؤية السائل. سواء كان يتدفق أو متوقفًا، صافيًا أو عكرًا، اللون الصحيح أو مختلفًا—الأدوات تعطيك أرقامًا، وليس صورًا. نوافذ الرؤية تعطيك نافذة بصرية—تأكيد التدفق، فحص الحالة، كشف الغاز، كل ذلك عبر لوح زجاجي في الجسم. ركّبها حيث تحتاج إلى تأكيد التدفق—مخرج المضخة، بعد صمام التحكم، خطوط الإرجاع حيث يعني انعدام التدفق مشكلة في المنبع. ركّبها حيث تحتاج إلى فحص الحالة—خطوط العمليات الكيميائية حيث يظهر اللون تقدم التفاعل، عوائد التبريد حيث يعني التعكر تلوثًا، المكثفات حيث يظهر حمل البخار كفقاعات. ركّبها حيث تحتاج إلى كشف الغاز—خطوط شفط المضخة حيث يعني الهواء خطر التجويف، توزيع السوائل حيث تعني جيوب الغاز توصيلًا غير متساوٍ. يتحمل زجاج البوروسيليكات درجات حرارة تتراوح بين -50 درجة مئوية و+250 درجة مئوية للأنواع القياسية، ما يجعله مناسبًا لمعظم تطبيقات العمليات الصناعية. أما التركيبات المتخصصة فتتحمل درجات حرارة أعلى، خاصةً عند استخدامها مع الزيوت الساخنة والسوائل الحرارية. يتميز هذا الزجاج بمعالجته الحرارية، ما يجعله مقاومًا للصدمات الحرارية والصدمات الناتجة عن الاستخدام العادي. صحيح أنه لا يتحمل سقوط مفتاح ربط من ارتفاع مترين تقريبًا، إلا أن بيئة التشغيل الفعلية لا تُمثل هذه الظروف. نافذة واحدة مقابل نافذتين—السوائل الداكنة تحتاج إضاءة خلفية نافذة واحدة: لوح زجاجي واحد—انظر من خلاله ورَ السائل. يعمل للسوائل الصافية حيث توفر الإضاءة المحيطة رؤية كافية. نافذة مزدوجة: لوحتان متقابلتان على كلا الجانبين - يُسلط الضوء من خلال إحداهما، ويُراقب من الأخرى. رؤية واضحة بإضاءة خلفية عبر السوائل الداكنة أو المعتمة. ضرورية للزيوت الثقيلة، وتدفقات المواد الكيميائية الداكنة، وخطوط الطين - حيث تُظهر نافذة واحدة على سائل داكن مستطيلاً داكناً بدون أي معلومات. لا تتخطى النوافذ المزدوجة على خطوط السوائل الداكنة لأنها تكلف أكثر—نافذة واحدة على الزيت الثقيل هي نافذة رؤية لا تستطيع أداء وظيفتها. النافذة المزدوجة تكلف 20-30% أكثر وتعمل فعليًا—اشترِ التي تعمل. أ: زجاج البوروسيليكات القياسي: من -50 درجة مئوية إلى +250 درجة مئوية - وتتحمل التركيبات المتخصصة درجات حرارة أعلى. كما أن مادة الحشية تحد من هذا النطاق - يتحمل البولي تترافلوروإيثيلين (PTFE) درجات حرارة أعلى من الإيثيلين بروبيلين ديين مونومر (EPDM). اختر الزجاج والحشية معًا بناءً على درجة حرارة العملية، وليس الزجاج فقط. ج: واحدة—الماء صافٍ بما يكفي بحيث توفر الإضاءة المحيطة رؤية كافية. ج: لا يوجد فاصل زمني ثابت—استبدل عندما تكون الرؤية غير كافية بسبب الخدش أو التآكل أو التعتيم. مياه نظيفة: سنوات. وسائط تآكلية أو ملاط كاشط: أشهر—افحص أثناء فترات التوقف المجدولة. افحص أثناء فترات التوقف المجدولة. ج: مع توخي الحذر، فالزجاج البوروسيليكاتي يتحمل درجات الحرارة، لكن البخار يعني دورات حرارية، وتكثفًا على الزجاج، وخطر الصدمة الحرارية. استخدم حشوات من مادة PTFE أو الجرافيت مصممة لتحمل البخار، وفكّر في استخدام زجاج مُدرّع لزيادة الحماية. افحص الزجاج بشكل متكرر أكثر من استخدامه مع السوائل. ج: ضئيل—تجويف مستقيم، لا قيود، لا غربال، لا عناصر داخلية. الانخفاض هو أساسًا نفس الأنبوب المستقيم بنفس الطول.
فلح سلة مزدوج
الحجم: 2 بوصة - 24 بوصة (DN50 - DN600) الضغط: Class 150 - 300 / PN 10-40 المعيار: MSS SP-89، خاص بالشركة المصنعة للمصفاة المزدوجة مواد الجسم: A216 WCB (فولاذ كربوني مصبوب)، A351 CF8M (ستانلس ستيل 316 مصبوب)، A351 CF8 (ستانلس ستيل 304 مصبوب)، حديد مطيل (GGG40) عنصر الترشيح: غربال مثقب أو سلة مبطنة بشبكة. ثقوب الغربال 0.5 مم - 6 مم. الشبكة 20 - 200 شبكة. مادة السلة تطابق الجسم. التصميم: غرفتان متوازيتان مع صمام تحويل (سدادة أو كروي). تشغيل بتدفق مستمر—صفر توقف للخط لصيانة السلة. لماذا الغرفتان مهمتان بعض الخطوط لا يمكن إيقافها. مصانع المعالجة الكيميائية التي تعمل بدورات تفاعل مستمرة — إذا أغلقت خط التغذية لمدة ثلاثين دقيقة لتنظيف سلة مصفاة، تتأثر الدفعة بأكملها. دوائر تبريد محطات الطاقة التي تسحب من الأنهار والبحيرات — ترتفع أحمال الحطام بعد العواصف وتلك السلة المفردة تسد بسرعة، لكن التوربين لا يتوقف لأن المصفاة تحتاج تنظيفًا. دوران زيت الوقود في المصافي، حقن مياه البحر في المنصات البحرية — هذه الأنظمة تعمل على مدار الساعة لأن إيقافها يكلف أموالًا حقيقية أو يشكل خطرًا حقيقيًا. هذا هو السبب الكامل لوجود المصافي المزدوجة. حجرة واحدة تتعامل مع التدفق. الحجرة الأخرى معزولة وتنتظر. عندما تمتلئ السلة النشطة ويبدأ فرق الضغط في الارتفاع، لا توقف أي شيء. أدر صمام التحويل. ينتقل التدفق إلى الحجرة النظيفة في ثوانٍ. الحجرة المتسخة الآن معزولة — افتح الغطاء، اسحب السلة، نظفها، أعدها، أغلق الغطاء. الخط لم يتوقف أبدًا. الإنتاج لم يتوقف أبدًا. داخل صمام التحويل صمام التحويل هو ما يجعل المصفاة المزدوجة تعمل، والاختيار بين الصمام السدادي والصمام الكروي أكثر أهمية مما تعترف به معظم أوراق المواصفات. تُوفر صمامات التحويل ذات السدادة إغلاقًا محكمًا بين الحجرتين. تستقر السدادة بإحكام على جسم الصمام، مما يُوفر تلامسًا معدنيًا يضمن إحكامًا موثوقًا حتى في وجود شوائب في التدفق. لكن تدوير صمام السدادة يتطلب قوة أكبر، خاصةً في الأحجام الكبيرة. إذا كنت تُحدد مصفاة مزدوجة يدوية التشغيل يزيد قطرها عن 8 بوصات مزودة بصمام تحويل ذي سدادة، فسيحتاج المُشغل إلى قوة رفع. هذا يعني مقابض أطول، وجهدًا بدنيًا أكبر، وفي بعض التركيبات، قد تحتاج إلى مُشغل بدلاً من عجلة يدوية. تتميز محولات صمام الكرة بسهولة دورانها. ربع دورة كافية لتغيير الحجرات. يتطلب الأمر قوة أقل، مما يجعلها شائعة الاستخدام في الوحدات التي تعمل يدويًا. لكن يعيبها ضعف منع التسرب. يعتمد العزل بين الحجرات على تلامس الكرة مع جسم الصمام، ولكن في البيئات الملوثة - كالجزيئات الكاشطة، والطين، والأحمال العالية من الحطام - قد يتآكل سطح منع التسرب. لا يُعد هذا عطلًا، بل تدهورًا تدريجيًا. تبدأ الحجرات بالتسرب إلى بعضها البعض، مما يؤدي إلى فقدان العزل النظيف اللازم لإزالة السلة بأمان. كلا التصميمين مناسب. السؤال هو ما يحتويه مجرى الماء لديك وكيف تريد تشغيل المفتاح. في حالة استخدام مياه نظيفة مع وجود شوائب عرضية، فإن محول الكرة سهل الدوران ومناسب تمامًا. أما في حالة وجود شوائب كثيفة أو مواد كاشطة، فإن محول السدادة يوفر إحكامًا أفضل وقوة دوران أكبر. إذا كان حجم الصمام أكبر من 12 بوصة، فمن الأفضل استخدام مفتاح تشغيل بغض النظر عن نوع الصمام. واقع الحجم والتكلفة في الأحجام فوق 12 بوصة، تصبح المصافي المزدوجة باهظة الثمن بسرعة. جسمان مصبوبان كاملان، آلية صمام تحويل مشكّلة في الممر الموصل، أربعة تجميعات أغطية، وكل مقاعد السلال الداخلية. أنت تشتري مصفاتين مربوطتين معًا بآلية تحويل في المنتصف — وهذا بالضبط ما يعكسه السعر. لكن للتطبيقات التي يكون فيها الإيقاف الدوري لمصفاة سلة واحدة غير مقبول، فإن المزدوجة هي الخيار الوحيد للترشيح المستمر على نطاق خطوط المعالجة. لا يوجد بديل أرخص يمنحك تدفقًا متواصلًا مع وصول للسلة. المصفاة المزدوجة تكلف أكثر لأنها تحل مشكلة لا يمكن حلها بأي طريقة أخرى. نعم، لكن اتجاه صمام التحويل مهم. التركيب العمودي مع تدفق صاعد — تأكد من أن عمود صمام التحويل أفقي حتى لا تؤثر الجاذبية على موضع الصمام. التدفق العمودي الهابط يعمل أيضًا، لكن تحتاج إلى التأكد مع الشركة المصنعة من أن تصميم مقعد السلة يتعامل مع اتجاه حمل التدفق العكسي. معظم المصافي المزدوجة القياسية مصممة للتركيب الأفقي؛ التركيبات العمودية ممكنة لكنها تتطلب مراجعة التخطيط. قياس فرق الضغط. قم بتركيب مقياس أو جهاز إرسال لقياس فرق الضغط عبر الحجرة النشطة. عندما يصل فرق الضغط إلى الحدّ المُحدد - عادةً ما بين 5 و15 رطل لكل بوصة مربعة فوق مستوى خط الأساس لسلة التنظيف، وذلك حسب ظروف التدفق - فهذه هي نقطة التبديل. يقوم بعض المشغلين بالتبديل وفقًا لجدول زمني، ولكن يُعدّ فرق الضغط المؤشر الموثوق لأن تراكم الحطام يتغير بتغير الظروف الفعلية، وليس بتغير الجدول الزمني. ينبغي أن يكون الأمر كذلك. تتناوب الحجرتان - فإذا كانت الحجرة (أ) مزودة بسلة ذات فتحات 40 شبكة والحجرة (ب) مزودة بسلة ذات فتحات 100 شبكة، فستحصل على ترشيح غير متناسق في كل مرة تقوم فيها بالتبديل. يجب أن تكون فتحات الشبكة متطابقة، وحجم الثقوب متطابق، وتصميم السلة متطابق في كلتا الحجرتين. وبهذه الطريقة، لا تتغير جودة المنتج النهائي عند قلب صمام التحويل. يعتمد كليًا على حمل الحطام لديك. حطام خفيف في خدمة مياه نظيفة — قد تحول الحجرات مرة في الأسبوع. حطام ثقيل في مياه الأنهار أو ملاط العمليات — تحويلات متعددة يوميًا. الهدف من التصميم المزدوج هو أن تكرار الصيانة لا يفرض وقت توقف العملية. نظف السلة كلما احتاجت التنظيف. الحجرة الأخرى تحافظ على استمرار الخط. نعم. مشغلات كهربائية أو هوائية تُركب على عمود صمام التحويل. التحويل الآلي المرتبط بمرسل فرق الضغط يسمح للمصفاة...
فلح نوع Y
الحجم: 1/2" - 12" (DN15 - DN300) الضغط: Class 150 - 1500 / PN 10-250 المعيار: MSS SP-89, ASME B16.34, ASME B16.11 (نهايات لحام مقبس / نهايات ملولبة) مواد تصنيع الهيكل: A216 WCB، A351 CF8M، A182 F316 (مطروق)، A182 F304 (مطروق)، نحاس/برونز للأحجام الصغيرة الشبكة: أسطوانة فولاذية مقاومة للصدأ مثقبة، مقاسات شبكة من ثقوب 1/64" إلى 1/4" خشنة، مع إدخال شبكة سلكية دقيقة اختياري التصميم: جسم على شكل Y — حجرة الغربال المائلة تتفرع عن مسار التدفق الرئيسي. الغربال يقع في الساق المائلة، ويمكن إزالته من خلال سدادة مثبتة بمسامير أو غطاء ذو شفة على نهاية الفرع. وصلات نهائية ملولبة أو ملحومة بالمقبس أو ذات شفة. أين يناسب مصفاة Y وأين لا يناسب مصفاة السلة لا تتسع الأنابيب ذات الأقطار الصغيرة - من نصف بوصة إلى أربع بوصات - لمصفاة سلة. فمساحة تجويف جسم مصفاة السلة ذات القطر بوصتين كبيرة بالفعل، أما عند قطر بوصة واحدة، فتصبح غير متناسبة مع طول الأنبوب. تتفرع حجرة الشاشة المائلة في مصفاة Y من التدفق الرئيسي، مما يجعل جسمها أقصر وأخف وزنًا بنفس الحجم. هذا التصميم المدمج يجعل مصافي Y الخيار الأمثل لحماية الأنابيب ذات الأقطار الصغيرة. ثمّة عامل الضغط. تعمل دوائر البخار والهواء المضغوط والدوائر الهيدروليكية ذات الضغط العالي بضغوط يصعب على حجرة السلة التعامل معها بكفاءة اقتصادية. يُصنّف جسم Y المطروق ذو الشاشة الأسطوانية ضمن الفئة 1500 دون تكلفة حجرة السلة الثقيلة ذات التصنيف نفسه. هندسة بسيطة، إجهاد أقل، تكلفة أقل عند الضغط العالي - لهذا السبب نرى مصافي Y في أنظمة البخار، وليس مصافي السلة. الغربال أسطواني — السائل يمر من الخارج إلى الداخل، والحطام يتجمع في الداخل. تزيل السدادة المثبتة بمسامير على نهاية الفرع للوصول إلى الغربال. الفتحة أصغر من الغطاء العلوي لمصفاة السلة، وتعمل بزاوية. أقل ملاءمة، لكن تصنيف الضغط والبصمة يجعلان المقايضة جديرة بالاهتمام — مصفاة Y تنتمي إلى الأماكن التي لا تناسبها مصفاة السلة. البخار والهواء والهيدروليك — حيث تعيش مصفاة Y خطوط البخار تحمل المكثفات والصدأ وقشور الأنابيب — كلها متجهة إلى صمامات التحكم الخاصة بك. مصفاة Y على خط الإمداد تلتقطها قبل وصولها إلى صمامات التحكم وصمامات تخفيض الضغط ومصائد البخار. الفولاذ المطروق يتحمل درجة الحرارة والضغط. الغربال الفولاذي المقاوم للصدأ يتحمل التآكل. الوصلات ذات الشفة أو الملحومة بالمقبس تمنع تسرب البخار. يلتقط الهواء المضغوط غبار الأنابيب، وبقايا زيت الضاغط، وغبار المجفف. تحمي مصافي Y الموجودة على مصدر الهواء الأجهزة الهوائية والصمامات التي تعمل بالهواء. تتوفر بأحجام صغيرة - من 1/2 بوصة إلى 2 بوصة - مع أطراف ملولبة أو ملحومة، مصنوعة من النحاس أو الفولاذ المطروق حسب متطلبات جودة الهواء. الدوائر الهيدروليكية هي أصعب التطبيقات. الشبكة الدقيقة — من 60 إلى 100 شبكة — تحمي صمامات السيرفو والصمامات التناسبية من الجسيمات التي تخدش أسطح الصمامات وتسبب تشغيلًا غير منتظم. الأجسام المطروقة من F316 تتحمل السائل دون تلوث. جسم Y المدمج يناسب التركيبات الضيقة في المشعبات حيث لا يمكن توجيه مصفاة السلة. ج: يمكنك ذلك مع المقاسات 4 بوصات وما فوق، حيث يتناسب حجم الأنبوب مع المساحة المتاحة. أما المقاسات الأقل من 4 بوصات، فيكون جسم السلة أكبر من اللازم بالنسبة للخط، وبالتالي ترتفع التكلفة لكل بوصة. تُعدّ مصافي Y الخيار الأمثل للأقطار الصغيرة والضغط العالي. ج: نعم، الفولاذ المطروق (F304/F316، أو WCB للبخار ذي الضغط المنخفض) هو المعيار في توزيع البخار. اختر الهيكل المناسب لدرجة الحرارة وفئة الضغط. الشبكة المصنوعة من الفولاذ المقاوم للصدأ تقاوم التآكل. تأكد من أن حشية سدادة الفرع مصممة لتحمل البخار - مصنوعة من مادة PTFE أو الجرافيت، وليست من مادة EPDM. ج: ملولبة (NPT/BSP) للخدمات منخفضة الضغط وذات القطر الصغير حيث يُتوقع التفكيك — الهواء المضغوط، الماء. ملحومة بالمقبس للضغط العالي أو درجة الحرارة العالية حيث تكون هناك حاجة لوصلة دائمة مانعة للتسرب — البخار، الهيدروليك، المواد الكيميائية. اللحام بالمقبس يعني تركيبًا دائمًا — الصيانة تتم فقط من خلال فتحة نهاية الفرع. أ: شاشة مثقبة بفتحات تصل إلى 1/64 بوصة. حشوات سلكية دقيقة من 20 إلى 200 مش. التحميل الأسرع يكون باستخدام شبكة أدق. يجب مطابقة حجم الشبكة مع دقة المعدات اللاحقة - لا تستخدم ترشيحًا أدق من اللازم. ج: لا — التنفيس يطرد الحطام الخفيف من خلال منفذ مزود بصمام. يطيل الفاصل الزمني بين إزالات الغربال الكاملة على الخطوط ذات التحميل المعتدل. التحميل الثقيل أو الغربال المسدود تمامًا لا يزال يتطلب إزالة وتنظيفًا يدويًا.
فلح سلة فتح سريع
المقاس: 2 بوصة - 12 بوصة (DN50 - DN300) الضغط: Class 150 - 300 / PN 10-40 المعيار: MSS SP-89، خاص بالشركة المصنعة لتصاميم الغطاء سريع الفتح مواد الجسم: A216 WCB، A351 CF8M، A351 CF8، حديد مطيل (GGG40) عنصر الترشيح: سلة مثقبة مع خيار بطانة شبكية. ثقوب الغربال 0.5 مم - 6 مم، الشبكة 20 - 200 شبكة. الغطاء: آلية فتح سريع — تأرجح جانبي مع مشبك تبديل، ذراع رافعة مع عجلة يدوية، أو دوران بنمط حربة. يفتح في 5-10 ثوانٍ. لا حاجة لإزالة المسامير. التصميم: نفس الهندسة الداخلية لمصفاة السلة القياسية. الغطاء سريع الفتح يحل محل الغطاء المثبت بمسامير للوصول الأسرع إلى السلة. أغطية مصفاة السلة القياسية تثبت الضغط بالمسامير — من 8 إلى 16 منها حسب الحجم وفئة الضغط. دورة التنظيف على مصفاة بغطاء مثبت بمسامير تتم هكذا: فك كل مسمار، ارفع الغطاء، اسحب السلة، نظفها، أعد تركيب السلة، ضع الغطاء على الحشية، أدخل كل مسمار، اربطها بالتسلسل لإحكام الحشية بالتساوي. من خمس عشرة إلى ثلاثين دقيقة لكل دورة. في خدمة الحطام الخفيف تفعل ذلك مرة شهريًا وتكون تكلفة الوقت مقبولة. ولكن عندما تمتلئ السلة كل بضع ساعات — مداخل مياه الأنهار التي تسحب الطمي والمواد العضوية، خطوط لب الورق مع تراكم الألياف، دوائر الملاط الكاشطة حيث يمتلئ الغربال بسرعة — تلك الفترة من خمس عشرة إلى ثلاثين دقيقة تتراكم على مدى أسبوع. ساعات من التوقف. ساعات من أعمال الصيانة. كلها تُقضى في إدارة المسامير بدلاً من تنظيف المصفاة الفعلي. تُغني الأغطية سريعة الفتح عن دورة البراغي تمامًا. ما عليك سوى تحريك الغطاء جانبًا على ذراع المفصلة. تُحرر المشابك المانع للتسرب، فيُفتح الغطاء تلقائيًا - في غضون خمس ثوانٍ. اسحب السلة، ونظفها، ثم أعدها إلى مكانها، وأغلق الغطاء، ثم أغلق المشابك بإحكام. تستغرق عملية الغطاء عشر ثوانٍ فقط. لا حاجة لإزالة البراغي، ولا لترتيب عزم الربط، ولا لمحاذاة الحشية عند إعادة التركيب، لأن الأغطية سريعة الفتح تستخدم حلقات دائرية أو حشيات ذاتية الإغلاق تُثبت تلقائيًا عند تعشيق المشابك. ثلاث طرق للفتح السريع الأغطية القابلة للطي مع المشابك المفصلية هي التصميم الأكثر شيوعًا للفتح السريع. يعلق الغطاء على ذراع مفصلي مثبت بجسم المصفي. المشابك المفصلية — عادةً اثنان أو أربعة حسب الحجم — تسحب الغطاء بإحكام ضد سطح الإحكام. حرر المشابك، ويتأرجح الغطاء مفتوحًا مثل الباب. سريع وبسيط، ولا يغادر الغطاء المصفي أبدًا — لا رفع، لا وضعه في مكان ما وفقدانه. يعمل جيدًا في الأحجام من 2 بوصة إلى 8 بوصة حيث يكون وزن الغطاء قابلًا للإدارة. الأغطية ذات الذراع الرافعي تستخدم عجلة يدوية لرفع الغطاء مباشرة عن الجسم. الذراع الرافعي هو دعامة صلبة مثبتة على جسم المصفي — تدير العجلة اليدوية فيرفع الذراع الغطاء بعيدًا، ثم يحركه جانبًا للوصول إلى السلة. تصاميم الذراع الرافعي تتعامل مع الأغطية الأثقل في الأحجام الأكبر — مصفيات 10 بوصة و12 بوصة حيث يصبح الغطاء القابل للطي ثقيلًا جدًا بحيث لا يمكن التعامل معه يدويًا بشكل مريح. تدور أغطية الحربة للقفل والفتح. أدر الغطاء من 60 إلى 90 درجة لفك ألسنة القفل، ثم ارفع الغطاء. لا توجد براغي أو مشابك أو آلية مفصلية. إنه أبسط تصميم للفتح السريع ميكانيكيًا، ولكنه يتطلب رفع الغطاء بعيدًا عن جسم الجهاز بدلًا من تحريكه جانبًا. تُستخدم أغطية الحربة عادةً في الأحجام الصغيرة حيث يكون الغطاء خفيفًا بما يكفي لسهولة حمله. ما تدفعه مقابل السرعة الأغطية سريعة الفتح تكلف من مرتين إلى ثلاث مرات أكثر من الأغطية القياسية المثبتة بمسامير. آلية المفصلة، المشابك المفصلية، الذراع الرافعي، أو حلقة قفل الحربة — هذه المكونات تضيف تعقيدًا في التصنيع وتكلفة مواد. تصميم الحشية ذاتية الإحكام (أخدود حلقة O في الغطاء أو وجه الجسم) يكلف أكثر في التصنيع من سطح حشية مسطح يعتمد على ضغط المسامير. هناك أيضًا اعتبار لتصنيف الضغط. الأغطية المثبتة بمسامير توزع قوة الإحكام بالتساوي حول المحيط الكامل — كل مسمار يساهم بضغط متساوٍ على الحشية. المشابك المفصلية تركز القوة في نقطتين أو أربع نقاط. في Class 150 وClass 300 في الأحجام من 2 بوصة إلى 12 بوصة، قوة الإحكام من المشابك المفصلية كافية — حلقة O أو الحشية ذاتية الإحكام تعوض التوزيع غير المتساوي للقوة بالتكيف مع سطح الإحكام تحت الضغط الداخلي. لكن عند الضغوط الأعلى أو الأحجام الأكبر، الأغطية المثبتة بمسامير هي الخيار الهندسي الأكثر أمانًا. تصميم الغطاء سريع الفتح له سقف عملي، وهذا السقف تقريبًا Class 300 عند 12 بوصة لمعظم المصنعين. يُبرر سعر الغطاء الجديد التكلفة بناءً على وتيرة التنظيف. فإذا كنت تنظف السلة مرة واحدة شهريًا، يكفي غطاء مُثبّت بمسامير، إذ أن تكلفة الوقت ضئيلة. أما إذا كنت تنظفها في كل وردية عمل أو كل بضع ساعات، فإن توفير الوقت والجهد بفضل الأغطية سهلة الفتح يُعوّض سعر الشراء الأعلى في غضون أسابيع، أي أسرع بعشر إلى خمس عشرة مرة لكل دورة تنظيف. وبضرب ذلك في وتيرة التنظيف اليومية أو الأسبوعية، تتضح لك الحسابات. عادةً لا. تتطلب الأغطية سريعة الفتح هندسةً محددةً لهيكل المصفاة - أخاديد حلقات منع التسرب، وقواعد تثبيت المفصلات، ونقاط تثبيت المشابك، أو مقاعد قفل الحربة. لا تحتوي هياكل المصافي القياسية ذات الأغطية المثبتة بمسامير على هذه الميزات. التعديل يعني استبدال الهيكل مع الغطاء، وهو ما يعني في الأساس شراء مصفاة جديدة. استشر الشركة المصنعة - فبعضها يقدم مجموعات تحويل لتصاميم هياكل محددة، لكن هذا ليس شائعًا. عند Class 150-300 في نطاق 2 بوصة إلى 12 بوصة، نعم. تصميم حلقة O أو الحشية ذاتية الإحكام يستقر تحت الضغط الداخلي — ضغط العملية نفسه يساعد في الحفاظ على الإحكام. الأغطية المثبتة بمسامير مع حشيات مسطحة تعتمد كليًا على ضغط...
فلح مؤقت مسطح
مخصص ليتناسب مع القطر الداخلي للأنبوب — النطاق الشائع من 2 بوصة إلى 24 بوصة الفئة 150-300 / PN 10-40 (للاستخدام المؤقت فقط - غير مصنف للتركيب الدائم) التصنيع الخاص بالمشروع - لا يوجد معيار صناعي يحكم هندسة المصفاة المؤقتة لوح فولاذي A240 304 / A240 316 — القرص وحلقة الحافة مقطوعان من لوح مدلفن، بدون جسم مصبوب قرص مسطح مثقب — ثقوب من 1 مم إلى 6 مم، بطانة شبكية اختيارية (20–100 شبكة) القرص المسطح يُركب بين حواف خط الأنابيب، عموديًا على اتجاه التدفق — تتراكم الشوائب على الوجه العلوي، وتُزال بعد التشغيل التجريبي لماذا تبدأ معظم المشاريع بقرص مسطح عندما يبدأ تشغيل خط أنابيب جديد، تكون الحطام مضمونة — خبث اللحام، رقائق الصدأ، الأوساخ، شظايا الحشوات. يجب أن يلتقط شيء ما تلك النفايات قبل وصولها إلى الصمامات والمضخات والأجهزة في اتجاه المصب. المصفاة المسطحة المؤقتة هي ما يلجأ إليه معظم فرق المشاريع أولاً، والسبب واضح ومباشر: إنها تعمل، ورخيصة الثمن، وتُركّب في دقائق. تقطع قرصًا من لوح مثقب، تضيف حلقة شفة أو ألسنة لحام، وينتهي الأمر. لا تشكيل. لا لف. لا حسابات هندسية للمخروط. في مشروع بناء كبير — مئات خطوط الأنابيب، عشرات الأحجام، مواعيد التشغيل تضغط على رقبتك — تلك البساطة في التصنيع مهمة. كل قرص مسطح تطلبه يكلف أقل ويُشحن أسرع من نظيره المخروطي. عندما يكون الجدول ضيقًا والميزانية حقيقية، يفوز القرص المسطح من حيث الخدمات اللوجستية وحدها. التركيب سهل بنفس القدر. اسحب براغي الشفة، أدخل القرص مع حشوات على كلا الجانبين، أعد الربط بالعزم المطلوب. القرص رقيق — لوح من 3 إلى 6 مم — لذا بالكاد يغير فجوة الشفة. بعد أسبوعين عندما يكون الخط نظيفًا، اسحب البراغي مرة أخرى، أخرج القرص، واستبدله بفاصل دائم أو حشوة. لا أدوات خاصة. لا تعقيد. الدورة الكاملة من التركيب إلى الإزالة تستغرق وقتًا أقل من قراءة إجراءات التشغيل. ثمّة ميزة أخرى تتمثل في توفير المساحة. فالأقراص المسطحة لا تشغل حيزًا محوريًا يُذكر، إذ لا تتجاوز سماكة القرص بالإضافة إلى حشوتين. في التركيبات الضيقة حيث تتقارب الحواف ولا يوجد متسع لجسم المصفاة المخروطية الممتد، يُمكن تركيب القرص المسطح دون الحاجة إلى إعادة تمديد الأنابيب. وهذا أمر بالغ الأهمية في تصميمات المصانع المزدحمة حيث يُعدّ كل بوصة من رف الأنابيب مهمة. أين يصل القرص المسطح إلى حده إليك المقايضة الحقيقية. الدائرة المسطحة لها مساحة سطح أقل من المخروط الملفوف حول نفس قطر الأنبوب. مساحة سطح أقل تعني انخفاضًا أكبر في الضغط لكل وحدة من الحطام المحتجز - أي أن القرص ينسد بشكل أسرع في ظل نفس ظروف التحميل. كما أن توزيع التدفق غير متساوٍ. تصل السرعة الواردة إلى مركز القرص أولًا، مما يؤدي إلى تراكم الحطام هناك، بينما يشهد المحيط الخارجي حركة أقل. الانسداد الموضعي في المركز نمط حقيقي - وليس مجرد نظرية، بل هو ما يلاحظه المشغلون في الميدان. لتحميل الحطام الخفيف أو فترات التشغيل القصيرة حيث ستسحب المصفاة قبل أن تنسد، تلك المقايضات لا تهم. القرص المسطح يؤدي المهمة بتكلفة أقل وتصنيع أبسط. لكن إذا كنت تواجه حطامًا كثيفًا — مثل فترة تشغيل طويلة على خط قديم صدئ مربوط بخط أنابيب جديد — فإن المساحة السطحية الأكبر للمصفاة المخروطية المؤقتة وتوزيع التدفق الأفضل يمنحانك هامش تشغيل أكبر. مساحة أكبر قبل الانسداد تعني مخاطر أقل لتوقف غير مخطط له خلال أكثر مراحل المشروع حساسية من حيث الجدول الزمني. اعرف تحميل الحطام لديك. اعرف جدولك الزمني. اختر الشكل الذي يناسب كليهما. ماذا تعني المواد فعليًا لوح A240 304 و316 — هذا هو المصدر الخام لكل شيء في المصفاة المسطحة المؤقتة. القرص مقطوع من لوح مثقب. حلقة الشفة مقطوعة من لوح صلب من نفس الدرجة. لا جسم مصبوب، لا تشكيل بالطرق، لا تشغيل معقد. إنها مصنعة من مخزون ألواح ملفوفة، ولهذا فهي سريعة الإنتاج ولماذا يبقى تتبع المواد نظيفًا — رقم صبة واحد، درجة واحدة، شهادة امتثال مواد واحدة. بطانة الشبكة اختيارية. إذا كانت معداتك في اتجاه المصب حساسة — صمامات تحكم ضيقة الفتحة، فتحات قياس، مكونات مضخات دقيقة — تضيف بطانة شبكية فوق القرص المثقب لالتقاط جزيئات أدق تتسرب عبر الفتحات الدائرية من 1 إلى 6 مم. تتراوح الشبكة من 20 إلى 100 شبكة. لحماية التشغيل الخام حيث تحتاج فقط إلى التقاط خرز اللحام ورقائق الصدأ، يكفي اللوح المثقب العاري. لا تبالغ في مواصفات عنصر الترشيح لتركيب مؤقت لمدة أسبوعين — طابقه مع ما هو موجود فعليًا في الأنبوب. ج: لا. إنه مصمم للاستخدام في مرحلة التشغيل التجريبي فقط، والتي تستغرق عادةً من أسبوعين إلى أربعة أسابيع. أما التركيب الدائم فيعني تراكمًا مستمرًا للشوائب دون خطة لإزالتها، والقرص المسطح غير مصمم لذلك. بعد التشغيل التجريبي، قم بإزالة المصفاة وتركيب حشية أو حلقة فاصلة دائمة. ج: يوضع القرص بين شفتين مع وجود حشيتين على كلا الجانبين - حشية واحدة في الجزء العلوي وأخرى في الجزء السفلي. أعد ربط الشفتين معًا وشدّهما وفقًا للمواصفات. سمك القرص (3-6 مم) بالإضافة إلى الحشيتين يقع ضمن التفاوت المسموح به في فجوة الشفة لوصلات الفئة 150 و300. ج: عندما يكون تراكم الحطام كثيفًا، أو تكون فترة التشغيل طويلة، أو يعمل الخط بشكل متواصل قبل إزالة المصفاة، يوفر المخروط مساحة سطح مثقبة أكبر وتوزيعًا أفضل للتدفق، مما يمنح هامش أمان أكبر قبل الانسداد. أما إذا كانت فترة بدء التشغيل قصيرة وكان الحطام خفيفًا، فإن القرص المسطح هو الخيار العملي. ج: طابقه مع أصغر فتحة في معداتك في اتجاه المصب. إذا كان صمام تحكم يحتوي على ممر داخلي 3 مم، لا تستخدم ثقوبًا 6 مم — الحطام الذي يمر عبر المصفاة سيعطل الصمام. قاعدة عامة شائعة: يجب ألا يزيد قطر الثقب عن ثلثي أصغر خلوص في اتجاه المصب. أضف بطانة شبكية إذا...
فلح مؤقت مخروطي
المقاس: مصمم خصيصًا ليناسب القطر الداخلي للأنبوب - مصنّع ليتوافق مع القطر الداخلي المحدد للأنبوب. النطاق الشائع يغطي أحجام الأنابيب من 2 بوصة إلى 24 بوصة. الضغط: الفئة 150 - 300 / PN 10-40 (للاستخدام المؤقت فقط - غير مصمم للتركيب الدائم. يتوافق ضغط التصميم مع ضغط الخط لفترة بدء التشغيل/التشغيل التجريبي فقط) المعيار: لا يوجد معيار صناعي يحكم هندسة المرشحات المؤقتة — عناصر تصنيع خاصة بالمشروع وفقًا لمواصفات خطوط الأنابيب الخاصة بالمشروع. يغطي MSS SP-89 المرشحات الدائمة فقط. مواد الجسم: A240 304 (لوح ستانلس ستيل 304)، A240 316 (لوح ستانلس ستيل 316). لا يوجد جسم مصبوب — يتم تصنيعه من لوح ملفوف. عنصر الترشيح: سطح مخروطي مثقب. الثقوب من 1 مم إلى 6 مم، بطانة شبكية اختيارية (20 - 100 شبكة). الشكل المخروطي هو عنصر الترشيح — يتدفق السائل عبر جدار المخروط المثقب من الخارج إلى الداخل. التصميم: شاشة مثقبة مخروطية الشكل تُركّب بين حواف الأنابيب أثناء التشغيل التجريبي. تتجه رؤوسها نحو المصب. تُزال بعد أسبوعين إلى أربعة أسابيع عند إزالة الرواسب الأولية. تُركّب إما على الحواف أو باستخدام ألسنة ملحومة. ما بداخل خط أنابيب جديد يحتوي كل نظام أنابيب جديد على حطام بداخله. بغض النظر عن مدى دقة عمل فريق البناء — اللحام، القطع، الطحن، التركيب — فإن الجزء الداخلي من نظام الأنابيب المُجمّع حديثًا يحتوي على مواد لا ينبغي أن تكون هناك. يتساقط خبث اللحام داخل الأنبوب من لحام الجذر. رقائق القطع من تجهيز الأنابيب بالمناشير أو أدوات الطحن. شظايا الحشوات من المحاذاة والربط. الأوساخ والغبار التي دخلت أثناء التخزين والمناولة. قشور الصدأ المتكونة على أسطح أنابيب الكربون الصلب خلال الأسابيع أو الأشهر بين التصنيع والتشغيل التجريبي. حمل الحطام هذا أثناء بدء التشغيل أثقل بعشر إلى مائة مرة من الحطام التشغيلي العادي الذي تتعامل معه المرشحات الدائمة. المرشحات الدائمة — مرشحات السلة، مرشحات Y، المرشحات المزدوجة — لها شاشات مصممة للظروف التشغيلية المستمرة. جزيئات الرمل، منتجات التآكل، النمو البيولوجي، الملوثات العملية. تعمل تلك الشاشات بثقوب 0.5 مم أو بطانة 40 شبكة أو أدق. إذا وضعت تلك الشاشة الدقيقة في خط أثناء بدء التشغيل، فإنها تسد خلال ساعات. أحيانًا خلال دقائق. حطام بدء التشغيل أكبر وأكثر تنوعًا وأكثر وفرة بكثير من أي شيء صُمم المرشح الدائم لالتقاطه. توجد المرشحات المخروطية المؤقتة للتعامل مع حمل بدء التشغيل هذا. ثقوب أكبر — من 1 مم إلى 6 مم — تمرر حجم حطام بدء التشغيل دون انسداد فوري مع الاستمرار في التقاط القطع الكبيرة التي تلحق الضرر بالمعدات النهائية. خبث اللحام، رقائق القطع، شظايا الحشوات، رقائق الصدأ الكبيرة. يلتقط المرشح المخروطي ما يهم أثناء التشغيل التجريبي ويسمح للجزيئات الأصغر بالمرور لتُطرد أو تُعالج بواسطة المرشح الدائم بعد تركيبه بعد بدء التشغيل. لماذا مخروط، وليس شاشة مسطحة الشكل المخروطي يفعل شيئين لا تستطيع الشاشة المسطحة فعلهما. مساحة السطح. المخروط الموجود داخل أنبوب له سطح مثقب أكبر من القرص المسطح عند نفس قطر الأنبوب — تقريبًا 1.5 إلى 2 مرة أكثر اعتمادًا على طول المخروط. مساحة سطح أكبر تعني مساحة مفتوحة أكبر لمرور التدفق. مساحة مفتوحة أكبر تعني انخفاض ضغط أقل لكل وحدة من الحطام المُجمّع على السطح. أثناء بدء التشغيل، عندما يكون حمل الحطام ثقيلًا ومستمرًا، تحافظ مساحة السطح الإضافية هذه على وظيفة المرشح لفترة أطول قبل الحاجة إلى تنظيفه أو إزالته. الشاشات المسطحة تمتلئ بسرعة لأن كل الحطام يتجمع على سطح صغير ويسد الثقوب بسرعة. توزيع التدفق. الشكل المخروطي يوزع التدفق الوارد عبر السطح المثقب. يدخل التدفق من المنبع، يضرب الطرف المدبب أولًا، وينتشر للخارج على طول جدار المخروط نحو القاعدة. تتوزع السرعة عبر سطح المخروط بالكامل بدلًا من التركيز في المركز. الشاشات المسطحة تخلق نمط تدفق مختلف — تيار النواة الأعلى سرعة يضرب مركز الشاشة ويتراكم الحطام هناك أولًا بينما ترى الحواف الخارجية سرعة أقل وتراكمًا أبطأ. الانسداد الموضعي في المركز يحجب حصة غير متناسبة من المساحة المفتوحة. الشكل المخروطي يتجنب تأثير التركيز هذا بالهندسة وحدها. مؤقت يعني مؤقت المرشحات المخروطية المؤقتة ليست مكونات أنابيب دائمة. أحجام الثقوب خشنة جدًا للترشيح التشغيلي المستمر — ثقوب من 1 مم إلى 6 مم لن تلتقط الجزيئات الدقيقة التي يتعامل معها مرشحك الدائم. بناء اللوحة المُصنّعة — صفائح مثقبة ملفوفة وملحومة — لا يمتلك المتانة الهيكلية لسنوات من خدمة الضغط المستمرة. أجسام المرشحات المصبوبة بأسطح جلوس مشغولة آليًا وتجميعات أغطية مُقيّمة مبنية للتركيب الدائم. المرشحات المخروطية المؤقتة مبنية لنافذة تشغيل تجريبي. بعد أسبوعين إلى أربعة أسابيع من الخدمة، اسحب المرشح المخروطي من الخط. افتح وصلة الشفة، أزل المرشح وحشواته، افحص الجزء الداخلي للأنبوب بحثًا عن الحطام المتبقي. إذا كان النظام نظيفًا — لا خبث لحام مرئي، لا رقائق قطع، لا مواد حشوات — ثبّت المرشح الدائم أو شغّل الخط بدون ترشيح وفقًا لمواصفات المشروع. إذا كان الحطام لا يزال موجودًا، مدد فترة خدمة المرشح المؤقت واستمر في المراقبة. لا تترك مرشحًا مخروطيًا مؤقتًا في الخط إلى أجل غير مسمى. إنه أداة بدء تشغيل، وليس مكونًا تشغيليًا. طابق الثقوب مع الحطام الذي تحتاج إلى التقاطه، وليس مع متطلب الترشيح التشغيلي النهائي. حطام بدء التشغيل — خبث اللحام، رقائق القطع، قطع الحشوات — عادة ما يكون 2 مم وأكبر. ثقب 3 مم يلتقط هذه بينما يسمح للجزيئات الأصغر بالمرور للطرد في اتجاه التدفق. إذا كانت معداتك النهائية حساسة للجزيئات فوق 1 مم، استخدم ثقوب 1 مم على المخروط واقبل أنه سيسد أسرع أثناء بدء التشغيل — ستحتاج إلى مراقبته...
نظرة عامة فنية
تقوم المصافي بإزالة الشوائب من سائل العملية قبل وصوله إلى المعدات النهائية—المضخات، صمامات التحكم، المبادلات الحرارية، فوهات الرش، أجهزة القياس. تتيح مؤشرات التدفق البصرية للمشغلين التأكد بصريًا من ظروف العملية—وجود التدفق، اتجاه التدفق، نقاء السائل، الغاز المحتجز، تقدم التفاعل. تخدم هاتان العائلتان من المنتجات وظائف مختلفة لكنهما تشتركان في نفس سياق التركيب: حيث يتم تركيبهما في خط الأنابيب كمكونات مدمجة، بين المصدر والمعدات الحساسة النهائية التي قد تتضرر من الشوائب أو ظروف العملية غير المتوقعة. تصنع FLOWKS خمسة تكوينات من المصافي وتكوينين من مؤشرات التدفق البصرية. تستخدم المصافي السلة أسطوانيًا أو شاشة على شكل سلة داخل تجويف الجسم—تتجمع الشوائب داخل السلة، ويمر السائل النظيف إلى المخرج، ويتيح الوصول عبر الغطاء العلوي إزالة السلة في مهمة تستغرق خمس دقائق. تستخدم المصافي من نوع Y حجرة شاشة مائلة مدمجة تتفرع من ممر التدفق الرئيسي—أصغر حجمًا، وأخف وزنًا، ومصنفة حتى Class 1500 في الأحجام الصغيرة، وهي الخيار الافتراضي لحماية البخار والهواء وخطوط العمليات صغيرة القطر. تضيف المصافي السلة المزدوجة صمام تحويل بين حجرتين متوازيتين—يمكن تحويل التدفق من واحدة إلى الأخرى دون إيقاف الخط. ترقي المصافي السلة الثنائية عملية التحويل إلى صمام متكامل بأربعة أو ستة منافذ يقوم بتبديل المدخل والمخرج في نفس الوقت بلفة واحدة للرافعة، مع منافذ تصريف/تنفيس لصيانة آمنة أثناء إيقاف التشغيل. المصافي المؤقتة هي مكونات خاصة بمرحلة التشغيل فقط—أقماع مثقبة أو ألواح مسطحة تُركب بين شفاه خطوط الأنابيب لالتقاط شوائب البناء أثناء بدء التشغيل، وتُزال بعد تنظيف النظام. توفر نوافذ الرؤية من نوع الزجاج لوحًا من زجاج البوروسيليكات للمراقبة البصرية—نافذة مفردة أو مزدوجة للرؤية بإضاءة خلفية. تضيف مؤشرات التدفق البصري من نوع الرفرف/الكرة عنصرًا متحركًا داخليًا ينحرف مع اتجاه التدفق وسرعته، مما يعطي تأكيدًا بصريًا لوجود التدفق واتجاهه ومعدله النسبي بالإضافة إلى مظهر السائل.
تحمي مصافي ومؤشرات تدفق FLOWKS المعدات النهائية وتوفر تحققًا بصريًا من العملية عبر أنظمة خطوط الأنابيب الصناعية. توفر المصافي السلة وصولًا مفتوحًا من الأعلى للشاشة لإزالة سريعة للشوائب—صيانة في خمس دقائق دون فصل خط الأنابيب، مع مقاسات شبكية من الحماية الخشنة للمضخات (ثقوب 1/8"–1/2") إلى الحماية الدقيقة للأجهزة والفوهات (شبكة 40–100 سلك). توفر المصافي من نوع Y ترشيحًا عالي الضغط مدمجًا في حجرات مائلة—مصنفة حتى Class 1500، مثالية للبخار والهواء المضغوط والهيدروليك وخطوط العمليات صغيرة القطر من 1/2" إلى 12". تتيح المصافي السلة المزدوجة ترشيحًا بتدفق مستمر مع صمام تحويل يبدل بين حجرتين متوازيتين—بدون توقف لتنظيف السلة على خطوط شفط المضخات الحرجة وخطوط مياه التبريد. ترقي المصافي السلة الثنائية عملية التحويل إلى تبديل متزامن للمدخل والمخرج مع صمام متكامل بأربعة أو ستة منافذ ومنافذ تصريف/تنفيس لصيانة آمنة أثناء إيقاف التشغيل. تلتقط المصافي المؤقتة المخروطية والمسطحة شوائب البناء أثناء التشغيل، وتُزال بعد دورة التنظيف. توفر نوافذ الرؤية من نوع الزجاج ألواح زجاج البوروسيليكات للفحص البصري للسائل—نافذة مفردة أو مزدوجة مع رؤية بإضاءة خلفية للوسائط الداكنة أو المعتمة. تضيف مؤشرات التدفق البصري من نوع الرفرف والكرة عناصر حركة داخلية للتأكيد البصري لاتجاه التدفق ووجوده وسرعته النسبية على الخطوط صغيرة القطر.
