适用于各种应用的完整工业阀门系列。

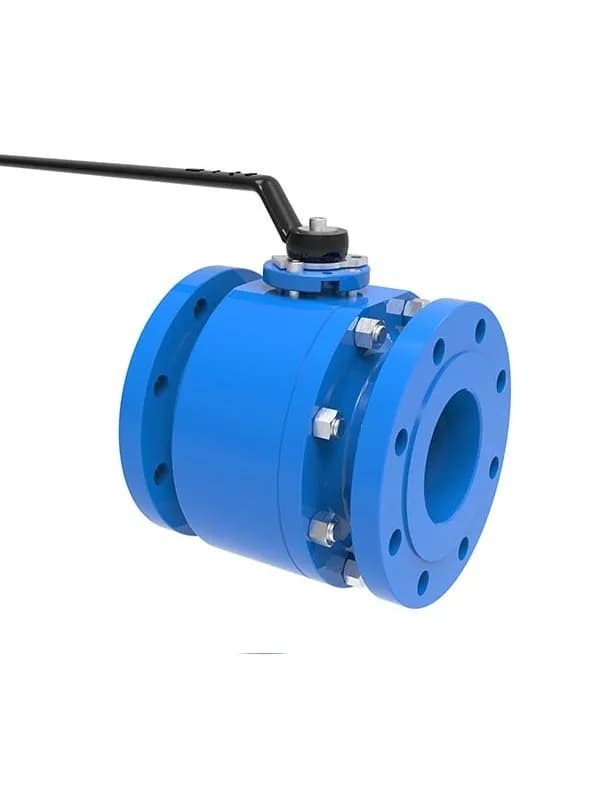

锻造浮动球阀
浮动锻造钢球阀利用管线压力将球体推向下游阀座，形成自驱动密封，无需外部弹簧机构。这就是浮动设计的核心概念——也正是这种阀门类型在石油天然气、石化和水处理设施的中低压管道中仍是最具成本效益的选择之一的原因。 FLOWKS浮动锻造钢球阀覆盖2英寸至8英寸的尺寸范围，压力等级从Class 150到Class 600。与铸造替代品相比，锻造阀体结构提供更致密、更均匀的材料组织——内部空隙更少、压力包容性更好、壁厚控制更精确。如果你运行的系统更看重泄漏路径和材料完整性而非控制预算，锻造钢是正确选择。 两片式和三片式阀体结构均可提供。两片式保持设计简单——螺栓连接点更少、装配更快、长期阀体垫片泄漏风险更低。当需要检修内部件进行阀座更换或清洁而无需将整个阀门从管线上拆下时，三片式是更好的选择。实践中，我们看到维护团队更倾向于为定期检查的工艺管线选择三片式，而两片式则主导于可达性不是优先考虑的永久安装中。 浮动球机构本身很直接。球体位于两个阀座之间，但不锚定在固定耳轴上。在操作压力下，介质将球体推向下游，直到其压缩抵住下游阀座——这种压缩形成密封。这在实际情况中的含义是：密封性能随管线压力增加而提升。在极低压力（接近大气压）下，浮动设计依赖阀座材料的弹性来实现初始密封——这就是为什么我们不只提供一种阀座选项。FLOWKS浮动锻造钢球阀标配PTFE、Nylon、Delrin（POM）、PCTFE和增强PEEK阀座材料选择，每种覆盖不同的温度和化学兼容窗口。PTFE处理大多数通用应用至中等温度；PEEK在需要更高热稳定性和机械强度时介入；Nylon和Delrin适用于介质不具腐蚀性的低成本安装；PCTFE覆盖低温服务。一旦管线压力达到正常操作范围，阀门自动增强密封——介质压力本身驱动球体更紧地贴向阀座，密封变强而非变弱。 阀体材料选项从用于一般非腐蚀性服务的A216 WCB碳钢，到用于腐蚀性和含氯化物环境的A351 CF8M不锈钢和A182 F316。WCB处理大多数常温碳氢化合物和水管线没有问题。CF8M和F316在涉及酸性气体、盐水或会在数月内腐蚀穿碳钢的化学流时介入。材料选择并非抽象概念——它直接决定你的阀门是使用五年还是在两个季节后就被更换。 每台FLOWKS浮动锻造钢球阀均按照API 6D、API 608和ASME B16.34设计和测试。部分配置提供符合API 607的防火能力。这些不仅仅是标签声明——API 6D合规意味着阀门已通过全压测试，包括高压气体阀座密封和壳体完整性验证。API 608涵盖球阀特有的尺寸和设计要求。ASME B16.34管理定义阀门实际服务能力的压力-温度等级。 值得注意的一点是：浮动球阀并非适用于所有场合。如果您的应用工况超过Class 600，或者需要大口径阀门处理高压气体，那么固定式（耳轴安装）球阀能更均匀地分布阀座载荷，并在较大尺寸下降低操作扭矩。浮动锻钢设计在其适用范围内表现出色——Class 150至600，2英寸至8英寸口径，清洁至中等磨蚀性介质。在该范围内，密封可靠性、维护简便性和成本效益的组合几乎无可匹敌。 多通球阀
顶装式球阀
您不需要将其从管道上拆下。这正是关键所在。顶装式球阀允许您从上方拆下阀盖，取出球体和阀座组件，更换磨损的密封件，重新组装，然后关闭恢复——全程无需断开法兰连接或将阀门从管线中切割出来。在埋地管道上，开挖成本高于阀门本身；或在焊接安装中，阀体与管道永久连接的情况下，这种顶部检修能力不是便利功能，而是这款阀门存在的根本原因。 FLOWKS顶装式球阀覆盖2英寸至48英寸的尺寸范围，压力等级从Class 150到Class 2500。该压力范围介于浮动球阀（Class 150-600）和全规格侧装式固定球阀（最高Class 2500）之间——这种定位是刻意为之。油气输送和石化分配领域的大多数埋地管道和焊接管线应用运行在Class 150-2500区间内，而顶装式设计正是针对该工况窗口进行了优化。您获得固定球锚定可靠性和弹簧加载双向密封，但采用为在线维护检修而非侧装便利性而设计的阀体结构。 固定球锚定原理在这里与侧装式设计的工作方式相同。球体在顶部和底部轴颈处被固定，弹簧加载阀座独立压向球体表面，从上游和下游两个方向形成密封。双向密封意味着无论流向如何，阀门都能保持压力密封——这在输送管道中至关重要，因为压力波动可能瞬间导致流向逆转，且双阻塞排放隔离程序要求两个阀座在打开下游段进行作业前都能可靠密封。 顶装式阀盖设计有一个值得理解的结构性含义。由于整个内部组件——球体、阀座、阀杆——通过顶部开口装载，阀盖及其螺栓除了维持阀体密封外，还承受全部内部压力载荷。这意味着阀盖法兰、垫片和螺栓布置的工程设计标准比侧装式阀门更严格——侧装式阀门中侧盖仅处理部分压差。FLOWKS顶装式阀门采用坚固的阀盖设计，配备足够的螺栓圆尺寸和受控的垫片压缩，确保顶部密封在压力循环、热波动和长期服役中保持完好，不会形成渗漏通道。阀盖不仅仅是一个盖子；它是一个压力边界。 这款阀门真正体现价值之处：埋地输气管道、地下原油管道、海底连接点，以及任何焊接安装中，将阀门从管线中拆下意味着关闭一段管线、若在地下则需开挖、或进行热开孔旁路——所有这些成本都比更换阀座本身高出数个数量级。在这些安装中，维护经济性很简单。从顶部数小时内更换阀座，或者停机开挖管线数天。顶装式设计使第一种选择成为可能。 阀体材料涵盖基本等级：A216 WCB碳钢用于标准输送和公用管道工况，A351 CF8M不锈钢用于腐蚀性介质和酸性气体环境，A182 F51双相钢用于需要更高机械强度同时具备耐腐蚀性的条件——通常用于海上和沿海管道安装，其中盐暴露和应力腐蚀开裂是现实的设计考量。材料选择遵循与我们其他球阀系列相同的逻辑：根据工艺流体和外部环境在阀门预期使用寿命内可能带来的挑战来匹配阀体合金。 每一款 FLOWKS 顶部入口球阀均符合 API 6D 和 API 607 标准。API 6D 标准涵盖了完整的阀门设计、生产和压力测试流程——包括阀体完整性、高低压下的阀座密封验证以及运行循环耐久性测试。API 607 标准则认证了阀门的防火性能：阀门在火灾中仍能保持密封能力，并在火灾结束后恢复有效关闭。对于输送易燃介质的埋地管道而言，在大多数监管框架下，防火性能并非可选项，而是强制性要求。这两项标准共同为您提供了阀门在需要时能够有效密封的基本保障，无论是在正常运行条件下，还是在埋地管道运营商计划应对但希望永远不会发生的紧急情况下。 固定球阀支撑板

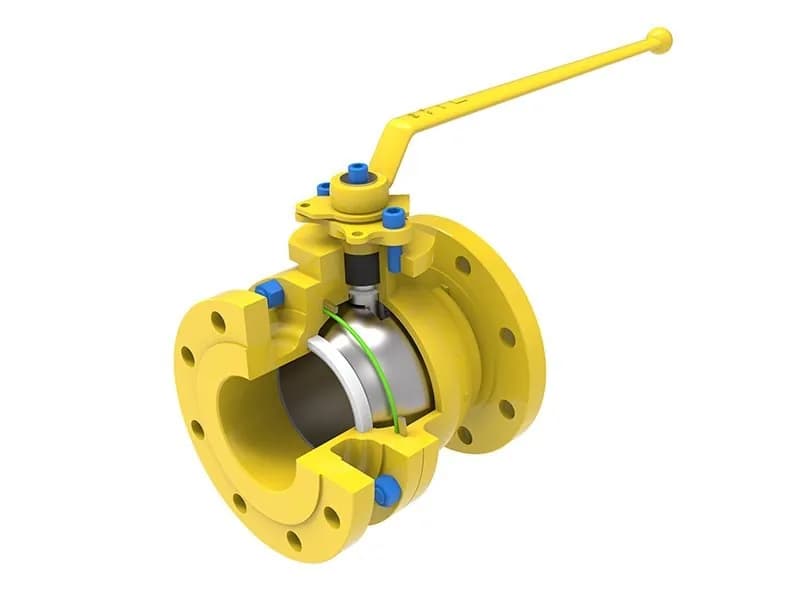

铸造浮动球阀
相同的浮动球结构，相同的尺寸范围——2英寸至8英寸，Class 150至600——但阀体结构有所不同。铸造钢浮动球阀通过将熔融金属注入精密模具成型，这赋予了锻造阀门难以轻易复制的特性：更平滑、更渐变的内部流道。这听起来可能是个小细节，但在输送粘性介质或含悬浮固体的浆料的工艺管线中，尖锐内角与圆角之间的差异会体现在流动阻力降低和长期沉积物积累减少上。铸造阀体结构并非妥协——而是针对特定工况条件的审慎工程选择。 FLOWKS 浮动式铸钢球阀的阀体结构分为两片式和三片式两种，与锻造系列相同。两片式结构结构紧凑——螺栓连接更少，组装更简便，即使经过多年的热循环，阀体垫片泄漏的风险也更低。如果管线需要定期维护，并且您希望在不拆卸阀门的情况下更换阀座，那么三片式结构是您的理想之选。选择这两种结构并非取决于铸造还是锻造，而是取决于您的维护团队实际如何进行管线维护。 浮动球密封原理在此处完全相同——管线压力将球推向阀座下游侧，密封随工作压力升高而自增强。在低压或接近大气压时，初始密封依赖于阀座材料自身的弹性，这就是FLOWKS为这些阀门配备五种标准阀座选项的原因：PTFE用于通用温度范围，增强型PEEK用于热稳定性和机械强度关键场合，Nylon和Delrin（POM）用于非腐蚀性介质的成本敏感型安装，PCTFE用于低温和深冷工况。一旦管线达到正常工作压力，阀门自动收紧密封——介质压力将球更紧地推向下游阀座，密封力增强而非减弱。 现在大多数工程师真正的问题是：铸造还是锻造，我到底需要哪种？以下是实际分析。铸造阀体具有明显的成本优势，尤其是当你在一个项目中指定多个单元时——铸造工艺规模化效率高，单价也随之降低。对于处理标准工艺流体、温度和压力均在Class 150-600范围内适中的管道，铸造结构完全足够。锻造阀门所具备的材料密度差异，在你接近压力范围上限或运行系统时最为关键，此时即使微小的内部空隙也可能在持续高压应力下成为泄漏通道。如果你的操作条件舒适地落在规格范围中间——大多数中低压应用都是如此——铸钢以更低的价格提供相同的功能性能。 阀体材料选项遵循相同的ASTM等级：A216 WCB碳钢用于常规碳氢化合物和水服务，A351 CF8M不锈钢和A351 CF8用于涉及氯化物、酸或酸性气体暴露的腐蚀性环境。铸造工艺能很好地处理这些合金成分——不锈钢和碳钢铸件几十年来一直是工业阀门生产的支柱，其材料性能在全球数千台已安装设备中得到了充分验证。 每一款 FLOWKS 浮动式铸钢球阀均符合 API 6D、API 608 和 ASME B16.34 标准。部分型号还提供 API 607 防火配置。API 6D 认证意味着经过全压阀座密封和阀体完整性测试，而不仅仅是纸面上的认证。API 608 为球阀结构设定了尺寸和设计基准。ASME B16.34 定义了阀门额定运行的压力-温度范围——只有保持在额定范围内，才能确保管线安全和阀门密封。

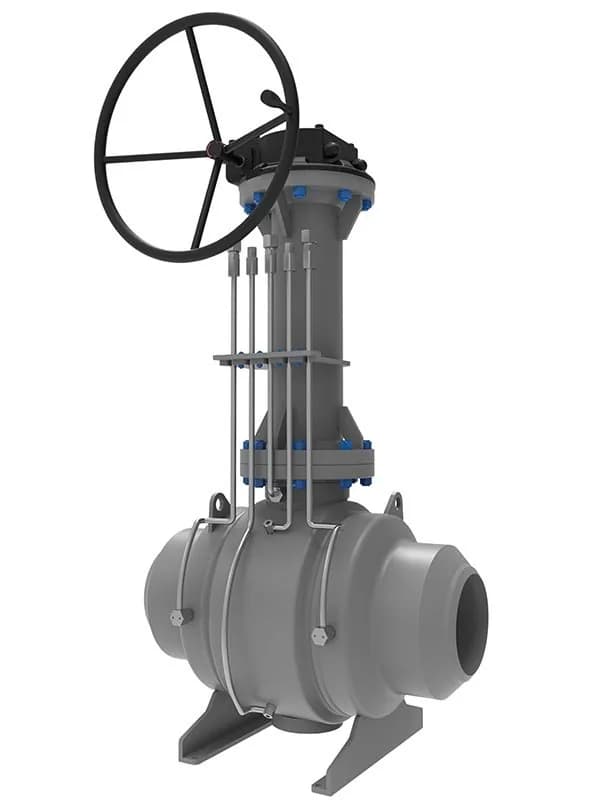

埋地管线球阀（全焊接结构）
无螺栓连接。无阀体垫片。无阀体分体式法兰连接。全焊接埋地管线球阀是一个单一、连续的壳体——整个阀体通过焊接熔合为一个压力边界，没有任何机械接头中断容纳包络面。这种结构简单性正是该阀门存在的全部原因。在埋地输气管线或地下原油管道上，阀门安装、涂覆、检验，然后埋在约三英尺深的土壤之下——并在那里保持二十到三十年。没有人会将其挖出来拧紧阀体螺栓或更换阀盖垫片。阀门必须在无维护干预的情况下保持密封，而全焊接阀体消除了每一个可能在数十年热循环、土壤湿气暴露和持续内压作用下发展出渗漏路径的外部接头。 FLOWKS 埋地管线球阀正是针对这种服役现实而设计和制造的。耳轴锚定球体结构配合弹簧加载阀座提供双向密封——阀门独立地从上游和下游方向保持密封，这是管线隔离的强制要求，因为在水击事件中流向可能反转，或者双阻塞排放隔离程序需要两个阀座在打开下游段进行作业前均完成密封。球体在顶部和底部轴颈处固定。它不浮动。它不会在管线压力下移位。阀座承担密封工作，并且从两侧同时进行。 全焊接阀体结构消除了螺栓连接阀体阀门在地下所面临的最常见长期泄漏机制。多年服役中的阀体螺栓松弛——由热循环、管线压力波动引起的振动以及垫片材料的蠕变造成——是埋地螺栓连接球阀中记录充分的失效模式。螺栓逐渐失去预紧力，垫片压缩量下降，阀体接头处形成缓慢渗漏路径，直到多年后排放监测才发现。全焊接阀门没有该接头。阀体是连续焊缝。唯一的外部穿透点是用于执行器安装的阀杆孔，以及在某些配置中的顶部维护端口。两个穿透点，而非螺栓连接设计中常见的四到六个——外部开口的减少直接转化为更低的逸散性排放风险和更少的 ISO 15848 测试点，这些测试点必须在阀门整个使用寿命期间保持密封完整性。 埋地管道的腐蚀防护不是可选项——它已内置在产品规格中。FLOWKS埋地管线球阀采用专为直接土壤埋设设计的外部涂层系统：FBE（熔结环氧粉末）作为基础腐蚀屏障，并可选配3PE（三层聚乙烯）覆盖层，适用于土壤化学性质、含水量或微生物诱导腐蚀（MIC）风险要求额外保护层的安装场景。涂层系统覆盖整个外部阀体表面，包括焊缝和过渡区域——这些区域的涂层不连续会形成局部腐蚀起始点。内表面遵循标准管道涂层规范——清洁、检验，并在安装前防止储存和运输期间的腐蚀。阀门设计还包含电气连续性功能，用于阴极保护系统集成——阀体提供连续的金属路径，使阴极保护电流在安装段内流通，确保埋地阀门获得与管道本身相同的腐蚀防护水平。 维护检修通过顶部进行。阀杆和执行机构安装座垂直延伸至阀体上方，可通过地面延伸管或阀门井进入。阀座和密封件的更换无需将阀门从管道上拆除——内部维护程序通过专用工具经阀孔进入阀座环，或在配备顶部检修口的配置中通过指定顶部入口进行。这是设计上的在线维护，而非权宜之计。在焊接并埋设的安装中，你有两个选择：从顶部更换阀座只需数小时，或挖开管线并切割拆除阀门则需要数天。使全焊接结构成为必要的经济考量，同样也使顶部检修能力成为强制要求——而这两者在本次阀门设计中均为标准配置，而非可选升级项。 阀体材料：A216 WCB碳钢用于标准天然气和原油输送服务，A351 CF8M不锈钢用于腐蚀性管道环境，A182 F51双相钢用于海上和沿海管道安装——这些场景中盐暴露和应力腐蚀开裂是设计考量因素。管线球阀在绝大多数埋地输送应用中通常采用WCB——碳钢能可靠地处理碳氢化合物和天然气服务，而外部涂层系统则应对土壤侧的腐蚀挑战。当内部介质或安装环境要求比WCB在无激进涂层维护条件下所能提供的更高耐腐蚀性时，不锈钢和双相钢选项便介入使用。 API 6D规范了完整的设计、制造和测试体系。这是一项管线阀门标准——而非通用工业阀门规范——它针对输送管道服务提出了具体要求：延长压力测试、高低压差下的阀座密封验证、操作循环耐久性，以及与管道安装规范相符的尺寸合规性。API 607认证防火安全性能：阀门在火灾暴露期间保持密封，并在事后恢复有效关断。在输送易燃气体的埋地管道上，防火认证在大多数司法管辖区是法规要求——而非自愿性规范附加项。这两项标准共同确立了基础保障：埋地阀门在需要密封时能够密封，且与其所在管道的运行寿命一样持久。 浮动铸造球阀

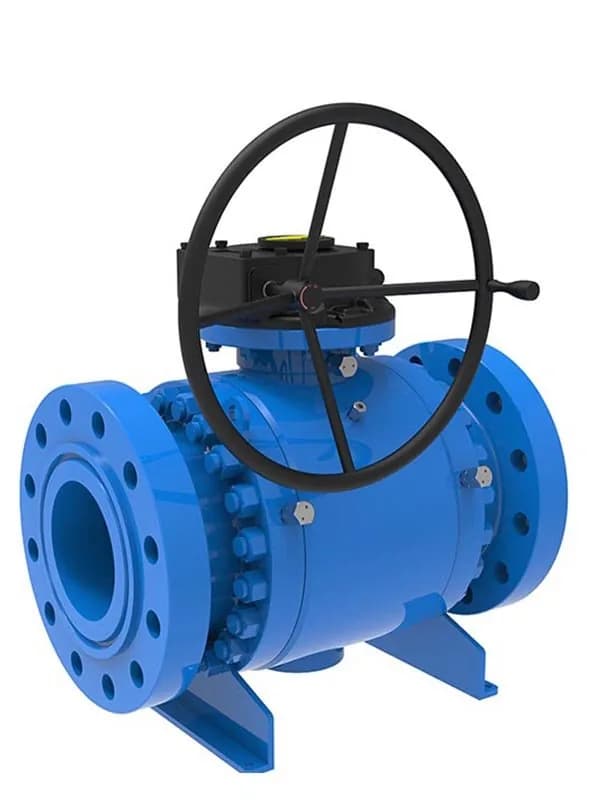

锻造固定球阀
球体不会浮动。它被固定——通过顶部和底部的阀杆轴颈销接在阀体上，这意味着无论管线压力如何，它都保持在流道中心。阀座反而承担移动功能。弹簧加载的上游和下游阀座各自独立压紧球体表面，形成双向密封。这就是固定球式球阀与浮动式设计的根本区别，而这一点比大多数规格表所透露的更为重要。 FLOWKS固定球式锻钢球阀的压力等级覆盖Class 150至Class 2500——这一范围涵盖从低压配水到高压天然气输送及含硫原油工况的所有需求。锻制阀体结构在此范围的高端尤为关键。锻钢具有更均匀的内部组织，铸造相关缺陷更少；在持续高压载荷下，这种密度优势转化为更好的压力包容能力和更低的阀体壁孔隙成为长期泄漏通道的风险。如果您为Class 600及以上等级选型，锻制阀体结构不是可选项——它是任何严谨管道规范中的标准做法。 侧入式阀体设计是该系列的标准配置。球体和阀座组件通过阀体侧面的开口装入，而非从顶部装入，这简化了现场维护——您无需断开管道两侧的主法兰连接即可接触内部部件。在焊接管线安装中，阀门与管道永久连接时，侧入式是无需切割阀门即可进行在线阀座和密封更换的唯一实用方式。仅此维护便利性一项，就节省了工程师们难以计数的停机工时。 固定球结构还解决了限制大尺寸浮动球阀的扭矩问题。由于球体保持固定位置，旋转时只需克服阀座环与球体表面之间的摩擦力——而非整个介质压力将球体推向阀座所需的力。实际结果是：20英寸固定球式球阀可以用合理尺寸的执行器操作，而相同口径的浮动式设计所需的执行器扭矩会将成本和复杂性推高到超出应用实际需求的程度。这就是固定球式球阀在8英寸以上口径和Class 600以上压力等级的规格表中占据主导地位的原因。 阀体材料覆盖关键合金范围：A216 WCB碳钢用于标准工艺和公用管线，A351 CF8M奥氏体不锈钢用于含氯化物和酸的腐蚀性介质，A182 F51双相不锈钢用于需要同时具备耐腐蚀性和高于标准奥氏体等级机械强度的工况，A182 F53超级双相不锈钢用于最严苛的环境——高氯化物、高温、高应力。F51和F53不是奢侈选项；当工艺流体在一个服务周期内就能使普通不锈钢产生点蚀和开裂时，它们是工程上的必然选择。 该系列中的每个阀门均按照API 6D和API 607设计和测试，特定配置可提供ISO 15848逸散性排放合规认证。API 6D规范了管线球阀的完整设计、制造和测试体系——压力测试、阀座密封验证和操作耐久性均涵盖在内。API 607认证防火安全性能：阀门在火灾暴露事件中保持阀座完整性，并在事后恢复有效密封。ISO 15848设定了阀杆密封的低泄漏标准——当您的工艺处理挥发性、易燃或有毒介质且逸散性排放必须保持在允许限值内时，这一点至关重要。这三项标准共同定义了固定球式锻钢球阀在出厂前必须证明的性能。 Y型三通球阀

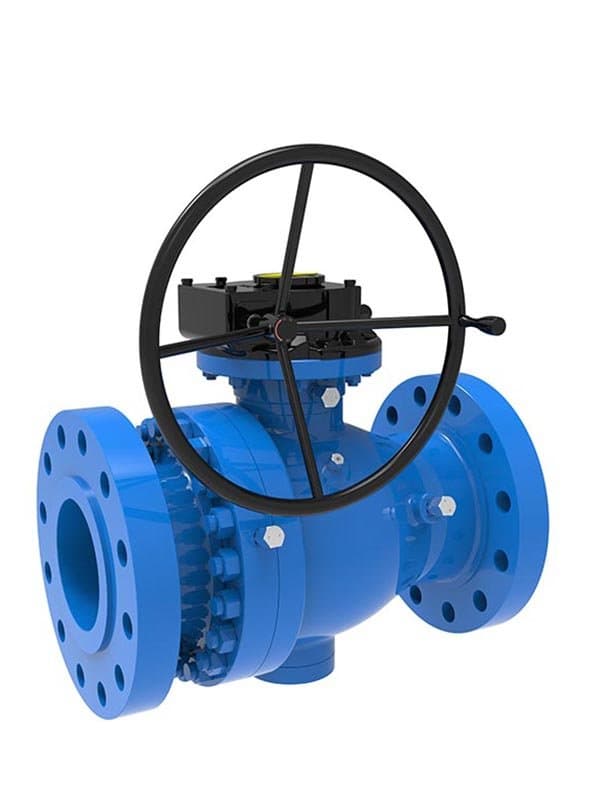

铸造固定球阀
相同的耳轴锚定球体、相同的弹簧加载双向阀座——但阀体通过完全不同的工艺成型。铸造钢耳轴安装球阀通过将熔融金属注入精密设计的模具中制造，这种成型工艺在大尺寸下具有锻造无法比拟的优势：它能使内部腔体按照设计要求的精确流道几何形状成型，而无需面对锻造阀体在加工复杂内部通道时的加工限制。在36英寸阀门中，内部流道质量的差异并非表面问题——它影响压降、流量系数以及介质在实际运行条件下通过阀孔的方式。 FLOWKS耳轴安装铸造钢球阀尺寸范围为2英寸至48英寸，压力等级从Class 150至Class 2500。铸造阀体结构在大口径尺寸下具有直接的成本优势——大约12英寸以上，锻造工艺的单位成本急剧上升，因为材料体积和加工复杂性大幅增加，而铸造通过模具重复使用保持相对稳定的单位经济性。对于在管道网络中指定多个大口径阀门的项目，这种成本差异会迅速累积。铸造钢并非预算选项；当规格要求大批量且对项目底线有影响的大阀门时，它是实用之选。 侧入式阀体设计同样适用于此。球阀和阀座组件通过铸造阀体侧面的开口进行安装，原理与锻造系列相同——无需断开两端的管道法兰即可检修内部部件，而对于焊接安装，正是这种侧入式设计使得在线维护成为可能。铸造阀体在这种结构中实际上具有一个微妙的优势：在铸造过程中，侧入式盖法兰区域可以设计得壁厚更大，螺栓圆弧半径也更大，因为模具允许的形状复杂性远大于锻造阀体所需的额外加工工序。更厚的盖法兰意味着在多年的热循环和压力波动中，垫片的压缩性能更加可靠。这一细节在数据表中可能没有体现，但在实际应用中却能得到验证。 耳轴结构解决了与锻造版本相同的扭矩和密封挑战。球体保持锚定——顶部和底部固定——弹簧加载阀座形成独立的上游和下游密封。双向密封能力意味着阀门可从任一方向承受压力，这在管道系统中至关重要，因为流动方向可能在异常工况下反转，或需要双隔离以确保安全维护通道。由于球体在介质压力下不会移位，操作扭矩在整个压力范围内保持可预测。24英寸Class 600铸造耳轴球阀所需的执行器仅需克服阀座摩擦，而非克服浮动球体上的管线压力——这种扭矩可预测性延续至Class 1500和Class 2500工况，在这些压力等级下，浮动设计无论阀体材料如何都无法运行。 阀体材料与相同的关键合金等级一致：A216 WCB碳钢用于一般工艺和公用工程服务，A351 CF8M奥氏体不锈钢用于腐蚀环境，A182 F51双相钢和A182 F53超级双相钢用于标准奥氏体不锈钢达到极限的高应力、高氯化物条件。铸造工艺特别擅长处理CF8M——奥氏体不锈钢铸件在石化和海上应用中拥有数十年的成熟服务历史。F51和F53铸造形式具有相同的双相机械性能；铸造工艺已得到优化，以保持所需的相平衡和微观结构控制，从而赋予双相等级兼具耐腐蚀性和强度的特点。 所有阀门均符合API 6D和API 607要求，特定配置符合ISO 15848逸散排放合规性。API 6D认证涵盖完整的设计、生产和测试体系——壳体完整性、高低压下的阀座密封以及操作循环耐久性。API 607通过燃烧测试和火灾后密封验证确认防火安全性能。ISO 15848管控挥发性及危险介质应用中阀杆密封泄漏率。这些并非勾选框——它们代表了证明阀门在您的管道实际经历的条件下按额定性能运行的测试证据。铸造或锻造，证明相同。阀体工艺是您根据尺寸要求、数量经济性和项目优先级选择的。密封性能、安全认证和运行可靠性——无论哪种方式都是标配。 耳轴安装锻造钢球阀

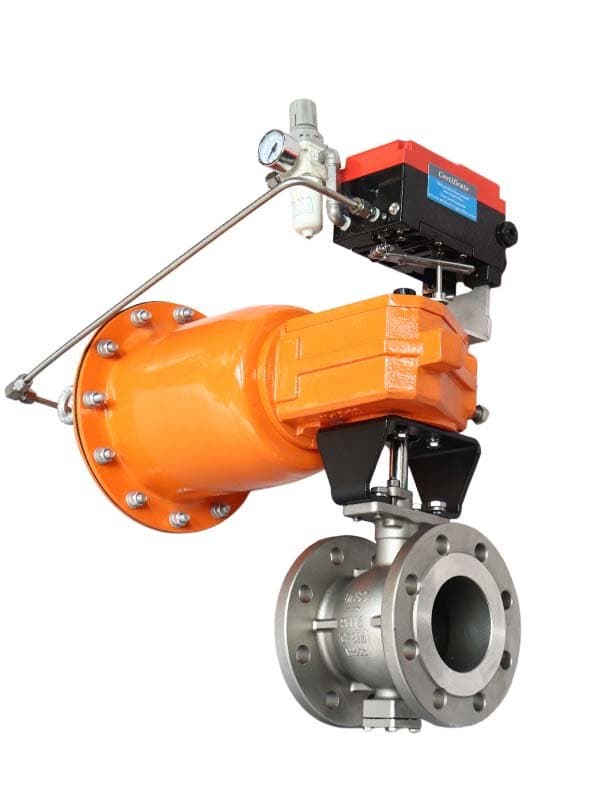

气动V型球阀
标准球阀提供两个位置——开启和关闭。这对隔离用途来说足够了。但当工艺实际需要流量调节——控制部分开启位置通过多少介质时——圆形孔口球阀就成为了糟糕的选择。圆形开口产生线性流量特性，接近关闭位置的小幅旋转运动会导致不成比例的大流量变化，使精确节流几乎不可能。V型球阀正是为解决这一问题而设计，它通过一个简单的几何修改实现：球体带有V形切口，而非完整的圆形孔口。 FLOWKS V型球阀使用带有精密加工V形切口轮廓的分段球体。当球体从关闭旋转到开启时，V形切口逐渐露出更多与阀座相对的流通面积——但面积增加遵循近似等百分比特性曲线，而非线性曲线。这在操作上的含义是：在低开启位置（10-30%），每次增量旋转产生小幅、可控的流量增加。阀门在接近最小流量时保持工艺稳定，不会波动或振荡。在较高开启位置（60-80%），每次旋转提供更大的流量增量——在控制系统需要的地方给予精确灵敏度。这种固有的等百分比行为使V型球阀在过程控制回路中比线性特性阀门更容易调校，这也是为什么它们在化工、石化和纸浆造纸应用中成为默认的节流球阀选择，在这些应用中低位置的流量稳定性比全开时的原始通量更重要。 V形切口边缘还做了圆形孔口设计无法做到的事情——它切割。当球体向关闭位置旋转时，V形边缘像刀片一样扫过阀座，剪切掉纤维材料、悬浮固体、纸浆纤维和粘性残留物，这些物质在传统设计中会卡在球体和阀座之间。纸浆、浆料管线、含悬浮碎屑的废水、含丝状污染物的聚合物溶液——这些介质类型会把标准球阀变成维护难题。V型边缘通过在每个关闭循环中切割阻碍材料来处理它们。它不是过滤器；它是一个自清洁的阀座界面，减少密封表面之间的积聚。 此处采用固定轴式球体结构。球体在顶部和底部轴颈处固定——它不会在线路压力下浮动或移位，这使V形切口轮廓在每个旋转位置都能与阀座精确对齐。阀座对齐稳定性对节流阀至关重要，因为流量特性曲线取决于V形切口开口与阀座孔口之间的精确几何关系。如果球体在压力下即使轻微移位（浮动设计允许这种情况），每个位置的有效流通面积会不可预测地变化，你精心调校的控制回路就会开始漂移。固定轴锚定完全消除了这一漂移源。弹簧加载阀座从上游和下游方向独立压向球体，实现双向密封——阀门在完全关闭时两个方向都能严密保持，这对工艺安全隔离和流量控制都很重要。 阀座材料选项覆盖节流工况所需的范围。PTFE适用于中等温度下的一般清洁介质。PEEK适用于高温服务，此时PTFE的机械强度开始软化。金属硬质阀座配置——通常在阀座接触表面采用司太立合金或碳化钨堆焊——适用于磨蚀性介质、高温蒸汽服务以及阀门在节流和关闭位置之间频繁循环的应用。金属阀座牺牲了一些软阀座的密封性，以换取在反复V形边缘接触下保持的耐磨性。软阀座和硬阀座之间的选择不是理论性的——它取决于你的工艺是否足够清洁以使用PTFE/PEEK，还是介质的物理特性会在几个月内磨损软阀座。 阀体材料遵循FLOWKS工业阀门合金系列：A216 WCB碳钢用于标准工艺工况，A351 CF8M不锈钢用于含氯化物和工艺酸的腐蚀性介质，A182 F316用于CF8M性能上限受到挑战的更高耐腐蚀性要求。材料决策遵循与整个球阀系列相同的逻辑——根据工艺流体和安装环境在您规划的使用周期内对阀体的要求来匹配材料。 API 6D合规性涵盖设计、制造和压力测试要求。API 608规定了球阀结构特有的尺寸和设计标准。对于在受监管过程控制系统中用于节流应用的V型口阀门，相关性能标准为IEC 60534——该标准定义了流量特性分类、可调比以及过程工程师用于指定控制阀的可预测性能范围。FLOWKS V型口球阀设计满足IEC 60534中定义的等百分比特性要求，为您提供一种在控制回路中行为可预测的节流阀，而不是迫使控制系统去补偿不可预测的流量响应。 顶装式球阀

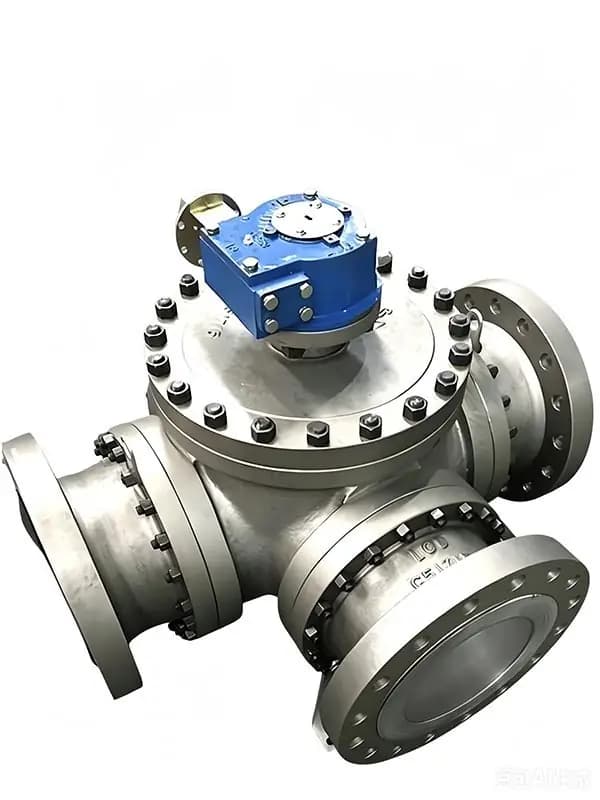

多通球阀
大多数管道布局采用传统方式处理流向切换——在分支管线上安装两个或三个标准两通球阀，添加弯头和三通接头以在不同工艺管线之间引导介质，并寄希望于整个组件不会在每个法兰和螺纹连接处出现泄漏。这种方式可行，但建造成本高、维护成本高，而且比工艺实际需要的泄漏点更多。多通球阀用一个阀体取代整个布置——一次安装、一套密封系统、一个执行器（如果需要），以及通过旋转球体改变流向的流道，而无需按顺序开关多个阀门。 FLOWKS多通球阀覆盖全系列流道配置：L型和T型三通设计用于两条流道之间的基本方向切换，四通阀用于跨多个管道分支的同时分流和隔离，五通配置用于标准两通阀无法处理、需要复杂管汇组件的路由需求。密封配置因设计而异——三通三密封、三通两密封和三通四密封选项可供选择，具体取决于在任一球体位置需要独立隔离多少条流道。正确的配置不是从目录中挑选的。它取决于您的具体管道布局、介质需要在多少方向之间切换、哪些路径必须被阻断而其他路径保持开启，以及工艺是否需要同时或顺序分流。这就是为什么这些阀门是按订单定制设计的——而不是以标准配置批量生产，寄希望于其中一种恰好适合您的应用。 流道配置决定了阀门在每个旋转位置的功能。L型三通阀在三条连接管线中的两条之间引导流向，第三条端口被阻断——直通或分流，每次只有一条活动路径。T型三通允许两条端口同时流通，或在三个连接中的任意两个之间分流——路由灵活性更高，但隔离控制较弱，因为每个位置至少有两个端口保持开启。四通和五通设计进一步增加了路由复杂性——通过一次阀门旋转即可在多个分支之间引导、合并或隔离流向，取代了原本需要四到六个独立阀门及其之间管道连接的管汇布置。多通阀中每增加一个端口和密封，就消除了管道系统中原本存在的一个阀门加接头组件——而每一次消除都移除一个潜在泄漏点、一个维护项目和一件需要单独采购、安装和检查的硬件。 这些是定制设计的阀门。流道布置、球体孔径几何、阀座材料选择、阀体材料和端部连接类型均根据阀门将服务的精确工艺条件来指定——介质类型、操作压力、温度范围、循环频率以及管道系统所需的具体分流逻辑。处理Class 150洁净水的三通L型阀与在Class 600下在多套处理装置之间输送酸性气体的四通阀，其规格包完全不同。工程团队根据客户的管道布局和分流要求进行设计，而非依据标准产品矩阵。这种定制能力本身就是产品——不仅是阀门本身，还包括确定哪种配置、哪种密封布置以及哪种材料组合能在特定应用中按预期维护周期可靠运行的工程流程。 阀体结构遵循与整个FLOWKS球阀系列相同的材料质量标准。锻钢阀体适用于高压和高完整性应用，其中材料密度和压力密封性至关重要。铸钢阀体适用于较大尺寸和对数量敏感的项目，其中铸造经济性可提供更好的单位价值。阀体材料包括用于一般工艺工况的A216 WCB碳钢、用于腐蚀性介质的A351 CF8M不锈钢、用于含氯化物侵蚀性环境的A182 F51双相钢和A182 F53超级双相钢——与整个产品系列中可用的合金选项相同，在此应用于多通配置。阀座材料涵盖PTFE、增强PEEK、尼龙、Delrin（POM）、PCTFE和金属硬密封选项——根据工艺介质在阀门使用寿命内对阀座表面的影响来指定，而非从默认列表中选取。 当管道服务要求规定时，需符合API 6D标准。API 608规定了通用球阀设计和尺寸基准。对于在化工、石化和流体处理系统中用于工艺分流应用的多通阀，相关设计验证侧重于每个端口位置的阀座密封性能——每个活动端口必须可靠密封，每个阻断端口必须严密保持，无论流量来自哪个方向。这种多位置密封验证比测试两通阀更复杂，因为球体需要经过多个旋转位置，在这些位置上不同端口组合同时开启和关闭。FLOWKS在指定端口位置测试所有配置——不仅在完全开启和完全关闭时，而且在分流逻辑要求特定流动布置的每个中间位置。这种针对位置的测试正是使多通阀在工艺系统中值得信赖的原因。阀门必须在每个实际使用的位置都能保持密封——而不仅仅是在两个端点。 气动V型球阀

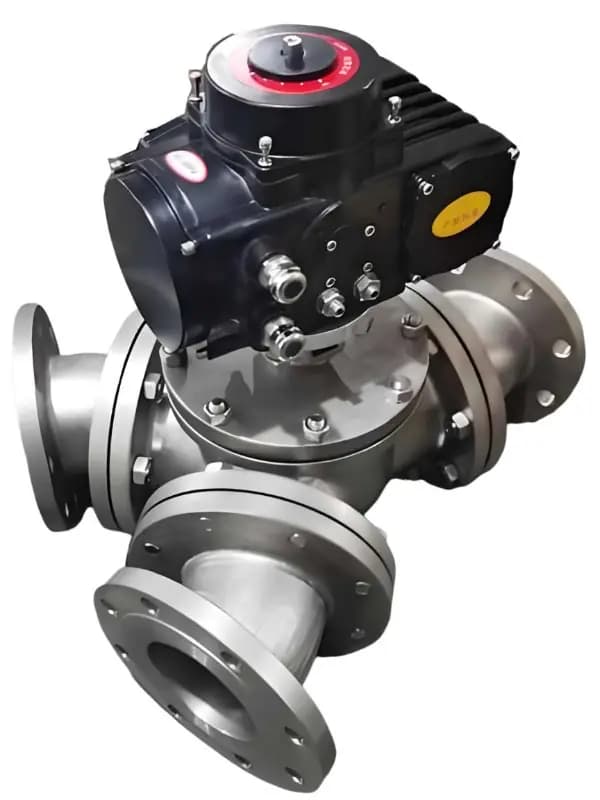

Y型三通球阀
L型和T型三通球阀将三个连接口布置在九十度交叉位置——一个直通流道和一个与之垂直的分支端口。介质从一个分支进入，必须经过急转弯才能从垂直端口流出。这个九十度转向在工艺需要平稳、无间断流动的位置产生了流动阻力、压降和湍流。在分流工况中——将单一入口流分成两个出口方向，或将两个入口流合并为一个出口——这种直角弯头是一个性能损失，会在阀门整个使用寿命中不断累积。转弯处每损失一psi压力，就意味着下游可用压力减少、所需泵送能量输入增加，以及湍流强度峰值处阀座表面的磨损加剧。 Y型结构将三个端口以更宽的角距排列——通常对称接近120度，或针对特定分流布局定制角度。它不是迫使介质通过九十度弯角，而是通过Y型几何结构在流道之间提供更渐进的过渡角度。结果是更平滑的内部流道，在分流点速度变化更小，湍流产生更少，与同等尺寸的L型或T型设计在相同分流位置相比，流量系数（Cv）可测量地更高。这种流量性能差异在阀门持续以分流模式运行的工况中最为关键——不仅是偶尔在路径之间切换，而是作为正常运行条件主动分流或合流。冷却水分配系统、换热器旁路路由、化工工艺流分流，以及任何阀门大部分使用寿命处于部分流量配置而非在全开和全闭之间循环的工况——这些场景中，Y型几何结构相比L型和T型结构施加的更尖锐内部转弯，提供了切实的水力优势。 FLOWKS Y型三通球阀采用精密加工的球体，其孔道几何形状与Y型端口阀体布局匹配。球体孔道不是简单的直通孔——它被塑形为在每个旋转位置与三个阀体端口之间的角度关系对齐，确保通过阀门的流道遵循阀体Y型角度的过渡，而不引入额外的内部几何中断。在分流位置，孔道通过遵循Y型阀体提供的自然角距的通道，将入口端口连接到两个出口分支。在直通位置（如果分流逻辑需要），孔道直接对齐两个端口并阻塞第三个。阀门运行的每个位置都针对该位置所需的流道几何进行了设计——不是从标准两端口孔道模式改编并希望它在三端口阀体中起作用。 球体采用耳轴锚定——在阀体内部顶部和底部轴颈处固定，无论管线压力如何都保持位置。弹簧加载阀座从每个端口方向独立压向球体，为每条流道创建单独密封。由于Y型阀有三个端口而非两个，密封系统提供三个独立阀座接触点而非两个——上游、下游左侧和下游右侧（或相反，取决于流向）。每个阀座独立密封。如果一个端口被阻塞而另外两个保持打开，被阻塞端口的阀座独立保持压力，不依赖活动端口的密封状态。这种逐端口隔离能力在分流应用中至关重要，其中一个分支需要关闭而流量继续通过另一个——被阻塞分支必须紧密保持，无论活动流道中发生什么。 阀座材料选项包括：PTFE用于中等温度范围内的一般用途清洁介质，增强PEEK用于更高温度和机械应力条件，Nylon和Delrin（POM）用于非侵蚀性流体的经济型服务，PCTFE用于低温工况，以及金属硬阀座配置（司太立合金或碳化钨堆焊）用于磨蚀性介质和高循环应用，其中软阀座材料会在维护间隔允许之前磨损殆尽。阀座材料决策遵循与整个FLOWKS系列相同的逻辑——将材料与介质在阀门使用寿命期间实际会对阀座表面造成的影响相匹配。 阀体材料：A216 WCB碳钢用于标准工艺和公用工程服务，A351 CF8M不锈钢用于腐蚀性介质，A182 F51双相钢用于需要更高机械强度同时具备耐腐蚀性的应用。具体到Y型阀，碳钢覆盖大多数冷却水、蒸汽分配和一般工艺分流应用，其中介质无腐蚀性且运行环境不挑战阀体材料极限。当工艺化学或安装环境——沿海、海上、暴露于大气氯化物的化工厂——使WCB的耐腐蚀性不足以满足预期服务时长时，不锈钢和双相钢选项介入。 这些阀门经过工程设计以匹配管道系统所需的特定分流布局。Y型角度、孔道几何和端口配置由流道路径逻辑决定——哪个入口连接到哪些出口，阀门是合流还是分流，以及同时双路径流动还是交替单路径选择是预期运行模式。这种工程特异性是区分一个正常工作的Y型阀与一个“差不多”的通用三通阀的关键。在连续分流服务中，“差不多”撑不住——流量性能、阀座密封和孔道对齐都取决于为实际管道布置而非抽象参考配置正确设定几何。 API 6D和API 608合规性管理设计、制造和测试要求。每个端口位置的阀座密封验证——活动端口可靠密封，阻塞端口独立保持压力——是任何三通配置的关键测试，Y型阀在分流逻辑要求的每个指定旋转位置都进行测试。阀门必须在将要使用的每个位置都表现良好，而不仅仅是在端点。这种位置特定验证是FLOWKS多端口阀生产的标准——没有多端口阀在未经此验证的情况下出厂。

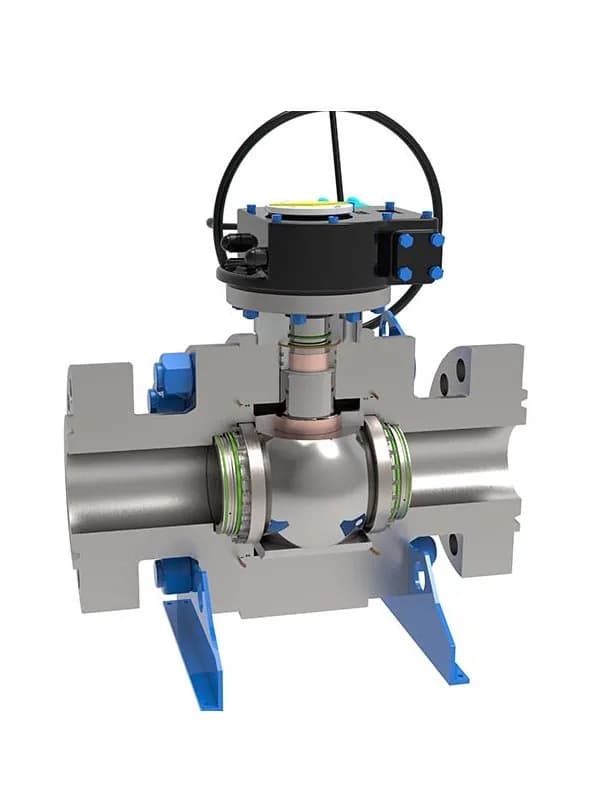

固定球阀——支撑板型
大多数固定式球阀通过外部轴延伸来锚定球体——顶部阀杆穿过阀体用于安装手柄或执行器，底部固定销穿过壳体连接到外部底部轴承板。两个外部穿透点、两个阀杆密封位置、两个潜在的逸散排放点。这是标准设计，也确实有效。但它带来了一个结构上的权衡，最明显体现在两个方面：ISO 15848低排放合规测试，以及持续高压循环下的长期阀座密封完整性。 FLOWKS支撑板式固定球阀完全消除了底部外部穿透。底部固定销不再穿过阀体，而是将下部支撑板集成到阀腔内部——该板位于阀内，直接支撑球体下部轴颈轴承。底部没有任何轴穿过壳体。没有外部密封、没有填料函、在该位置没有潜在的渗漏路径。上部支撑板以相同方式工作：在阀体内部承载球体上部轴承载荷，而不是依赖从外部压入球体的外部套筒插入件。两块内部支撑板承担全部介质推力载荷——这就是“更强支撑”说法的来源。这些板将推力分散到比单个轴颈更宽的接触面积上，这意味着轴承表面上的局部应力更小，在Class 1500和Class 2500差压载荷下具有更高的结构刚性。 尺寸范围为2英寸至48英寸，压力等级从Class 150到Class 2500——与我们的标准固定式锻钢球阀系列覆盖范围相同。锻制阀体结构在此同样适用。锻制阀体为您提供高压密封所需的材料密度优势，而内部支撑板设计通过保持压力边界更清洁来与之互补。锻制阀体中更少的外部穿透意味着连续压力包络被轴孔和填料布置中断的位置更少。可以这样理解：锻制壳体是一个封闭的压力容器。每个穿过它的轴孔都会在该容器上打开一个必须用填料重新密封的孔。支撑板设计永久性地关闭了其中一个孔。这不是渐进式改进——而是根本性的结构升级。 密封原理仍基于固定式设计。弹簧加载的阀座从上游和下游方向独立压靠在锚定的球体表面上，形成双向密封。球体不浮动、在线压下不移动——它保持居中，由阀座完成密封工作。阀座材料选项包括：PTFE用于一般工况，增强PEEK用于高温和机械强度要求，Nylon和Delrin（POM）用于经济高效的非腐蚀性介质应用，以及PCTFE用于低温工况。一旦管线压力达到正常运行范围，阀门自动加强密封——弹簧预紧力与介质压力相结合，将每个阀座更紧密地推向球体。 逸散排放优势值得更仔细地审视。ISO 15848合规测试测量阀杆密封泄漏率——而每个外部轴穿透点都是一个测试点。具有顶部和底部外部阀杆的传统固定球阀有两个独立的密封位置，两者都需要通过。支撑板设计消除了底部穿透，这意味着少一个测试点、少一个可能随时间老化的密封件、少一个排放监测系统需要跟踪的潜在泄漏路径。在实践中，这种结构简化转化为阀门使用寿命内更一致的ISO 15848测试结果。维护团队也受益——在计划内检修期间，少一个需要检查、调整并最终重新填料的填料函。 阀体材料：A216 WCB碳钢用于标准工艺管线，A351 CF8M奥氏体不锈钢用于腐蚀性和含氯化物介质，A182 F51双相不锈钢用于同时需要耐腐蚀性和更高机械强度的场合，以及A182 F53超级双相不锈钢用于最具侵蚀性的高氯化物、高应力环境。材料逻辑与整个FLOWKS固定式系列一致——根据工艺和环境在预期服役周期内的要求来匹配阀体合金。 本系列产品符合 API 6D、API 607 和 ISO 15848 认证标准。API 6D 涵盖设计、生产和全压测试——包括阀体完整性、阀座密封验证和运行循环耐久性。API 607 通过燃烧试验和火灾后密封能力验证防火性能。ISO 15848 规范挥发性和危险介质的逸散排放率——而支撑板设计在此方面提供了传统耳轴阀所不具备的结构优势。更少的外部穿孔、更少的密封位置、更低的固有排放风险。认证证明阀门符合标准。该设计减少了需要验证的部位数量。 耳轴安装铸造球阀
技术概述
球阀通过四分之一转即可切断流量。这种简单性使其在典型工艺装置中的数量超过所有其他阀门类型——快速执行、双向密封，以及阀门开启时近乎零阻力让介质通过的全开孔径。FLOWKS 生产浮动式和耳轴安装式配置，尺寸覆盖2英寸至48英寸，提供铸造和锻造阀体选项、用于焊接管线维护的顶部入口、用于调节工况的V型口内件，以及用于流向切换的多口设计。浮动式设计依靠管线压力将球体推向阀座下游——在较高压力下自增强，在较小尺寸下经济实惠。耳轴安装式设计机械固定球体，让阀座向其移动——在8英寸以上浮动几何结构无法维持均匀阀座载荷时必不可少，对于高压Class 900–2500工况至关重要，因为此时操作力会压垮浮动球体。阀座材料选择——PTFE、Nylon、Delrin、PCTFE、增强PEEK——决定温度极限和化学兼容性。金属阀座配置可处理软阀座失效的磨蚀性、高温和低温工况。无论您需要用于公用管线的紧凑型2英寸浮动阀，还是用于埋地管道的48英寸耳轴单元，球阀的四分之一转简单性可扩展至工业服务中的每种尺寸和压力等级。
FLOWKS球阀覆盖全部工业范围——从用于公用和工艺隔离的2英寸浮动设计，到用于高压管道服务的48英寸耳轴安装单元。浮动球阀（2英寸–8英寸，Class 150–600）利用管线压力将球体压向阀座下游，在工作压力下实现自增强关断。耳轴安装球阀（2英寸–48英寸，Class 150–2500）通过上下阀杆固定球体，使弹簧加载或浮动阀座密封球体——每种尺寸、每个压力等级均实现均匀接触压力。铸钢阀体提供成本效益，并为粘性和浆料工况提供更平滑的内部流道轮廓。锻钢阀体为严苛的压力容纳提供更高的结构完整性。顶部入口设计可在不将阀门从管线中移除的情况下，对埋地和焊接管线进行在线维护。V型口球阀通过特征化的V形球体开口将关断与调节控制相结合。多口配置通过单个阀体在多个工艺管线之间重定向流量。软阀座材料（PTFE、Nylon、Delrin、PCTFE、PEEK）覆盖通用至高性能化学工况。金属阀座处理磨蚀性、高温和低温条件。FLOWKS球阀符合API 6D、API 608和ASME B16.34标准，耳轴和顶部入口型号可选ISO 15848低泄漏认证。
