适用于各种应用的完整工业阀门系列。
PTFE衬里球阀
规格：1/2" - 12"（DN15 - DN300） 压力：Class 150 - 300 / PN 10-40 标准：MSS SP-111（塑料衬里），衬里阀门制造商专用标准 阀体材料：球墨铸铁（GGG40）或碳钢（A216 WCB）外壳；PTFE全阀体衬里（3-5mm）覆盖所有润湿表面——阀体流道、阀座面、球体接触区域 阀座：PTFE衬里同时作为阀体衬里和阀座材料——衬里延伸至阀座面实现球体关闭接触；无独立金属阀座环暴露于工艺流体 设计：全阀体PTFE衬里——连续PTFE套筒模制/嵌入阀腔；球体在阀座区域与PTFE衬里旋转接触；法兰端；螺栓连接阀体盖（两片式或三片式阀体）；与腐蚀性介质零金属接触 当不锈钢无计可施时 你经历过这种情况。规格书上写着316L。工艺流体是浓盐酸。工程师说“那行不通”。突然间你面对一个材料选型问题，而不锈钢、哈氏合金和钛全都束手无策。 PTFE衬里球阀正是为那一刻而存在。该设计将标准球阀试图用单一材料完成的两项功能——压力承载和耐腐蚀——分离为两个专用层。外壳（球墨铸铁或碳钢）承受管线压力。这是它的职责，而且它做得很好。PTFE衬里厚达3-5mm，包裹工艺流体接触的每一个表面。阀体流道。阀座面。球体密封关闭的区域。没有任何介质能穿透到达下方的金属壳体。 这种分离比大多数规格书所承认的更为重要。零金属暴露意味着阀体零腐蚀侵蚀。零金属离子污染你的工艺介质。同一管线中异种金属之间零电偶腐蚀担忧。你无需考虑其中任何一项——PTFE衬里处理化学问题，金属阀体处理物理问题。 PTFE覆盖的化学介质范围 PTFE对几乎所有你会在工业中遇到的腐蚀性介质均呈化学惰性。任何温度下的浓盐酸。硫酸浓度可达70%以上。氯气。大多数强氧化剂。制药领域中的各种有机溶剂。例外情况极为罕见——高温下的熔融碱金属和元素氟。如果你的工艺涉及其中任何一种，那需要另当别论。对于其他一切侵蚀金属的介质，PTFE是真正有效的最后防线。 衬里不是涂层 称之为衬里，而非涂层。涂层很薄——以微米计量，通过喷涂或浸渍施加。它们会剥落、产生针孔，并在阀座接触点等机械应力集中处失效。这些阀门中的PTFE衬里厚度为3-5毫米，模压成连续套筒，填充阀体腔体。这种厚度在阀座区域提供了真正的机械耐久性——每次循环中球体都会压缩衬里。衬里不仅耐腐蚀，还能在反复的阀座密封力下保持完好，不会因变薄而失效。 全通径隔离，而非局部防护 PTFE衬里覆盖阀体内部所有与流体接触的表面。不仅包括流道，还包括球体后方的阀体腔、阀座接触区以及阀门关闭时工艺流体停留的区域。球体本身是与PTFE衬里而非金属接触旋转的。该阀门中没有任何与流体接触的金属部件。这就是完全隔离的定义，也是为什么化工企业、制药企业和腐蚀性介质处理工程师在选择其他方案时，会优先考虑PTFE衬里球阀，因为其他金属阀门最终都会失效。 答：不推荐。PTFE在200°C以上开始软化，在持续高于260°C的温度下失去机械强度。蒸汽工况，尤其是带压饱和蒸汽，超出了PTFE的热性能极限。蒸汽工况请使用金属阀座阀门。 答：外部阀体从不接触工艺流体。其作用是提供结构强度和压力包容，球墨铸铁和碳钢都能经济高效地实现这两点。当PTFE衬里提供完全隔离时，无需耐腐蚀的外壳。 答：法兰面或垫片区域的衬里损坏会为腐蚀性介质直接接触金属阀体提供通道。螺栓紧固前检查衬里表面。使用扭矩控制的法兰装配——过度压缩会在垫片区域压碎衬里。 答：PTFE衬里可以承受真空，但如果阀体腔体设计未提供足够的衬里支撑，持续真空下衬里可能向内变形。请向制造商确认真空等级设计——阀体几何结构至关重要。 答：PTFE衬里阀座通常能达到Class IV或更优的关断等级。PTFE衬里在球体阀座力作用下压缩，形成软阀座密封，在大多数条件下比硬金属对金属阀座更紧密。如果衬里因反复循环而变薄，泄漏会增加——此时就该更换了。
PFA衬里截止阀
口径：1/2" - 8"（DN15 - DN200） 压力：Class 150 - 300 / PN 10-40 标准：MSS SP-111，制造商特定标准 阀体材料：碳钢（A216 WCB）或球墨铸铁外壳；PFA（全氟烷氧基）全阀衬里（3-5mm），覆盖所有接触介质的表面——阀体孔、阀座环区域、阀瓣接触面、阀盖内壁直至密封区域。 阀座：PFA衬里延伸至阀座环区域，用于阀瓣关断接触；阀瓣为PFA全包覆——金属芯提供结构强度，PFA外壳提供腐蚀隔离 设计：截止阀阀体带PFA衬里；阀瓣从阀座上升以实现节流和关断；PFA覆盖每个浸湿表面——流道中无裸露金属 为什么截止阀选用PFA而非PTFE 这两种材料对相同范围的腐蚀性介质都具有化学惰性。聚四氟乙烯（PTFE）价格更低，性能可靠，而且效果显著。业内大多数衬里阀门都使用PTFE衬里。那么，为什么截止阀要选用PFA呢？ 这归结于截止阀的运作方式。它们用于节流。阀瓣不像球阀那样只是快速开闭——它调节流量，每次循环都在阀座表面滑动。数百次循环。数千次循环。而每次阀瓣在阀座处接触PTFE衬里时，会出现两个问题。 第一：冷流。PTFE在持续机械载荷下会蠕变。阀座力在阀瓣-阀座接触区压缩PTFE。经过数百次循环，这种压缩使衬里变薄，直到无法维持关断压力。你看到的是随时间推移阀座泄漏增加——衬里实际上每次关闭循环都被挤压得更薄。 第二：表面光洁度。PTFE衬里采用压缩模塑或糊状挤出工艺。表面不够光滑。较粗糙的表面意味着阀瓣到阀座滑动接触处的摩擦更大，加速阀瓣包覆层和阀座衬里区域的磨损。 PFA解决了这两个问题。其载荷下的蠕变量约为PTFE的十分之一——阀座区域在数千次节流循环中保持尺寸形状。而且PFA的可熔融加工性可产生更光滑、更均匀的衬里表面，降低阀瓣-阀座界面的滑动摩擦。 代价是成本。PFA衬里材料比PTFE贵30-50%。但对于腐蚀性工况下的节流截止阀，阀瓣-阀座副循环数千次，这一成本差异换来的是衬里在阀座泄漏迫使更换前能承受更多循环。这才是关键考量——不是哪种材料每公斤更便宜，而是哪种材料能让阀门在两次衬里更换之间保持更长的服役时间。 阀瓣是衬里系统的一部分 截止阀阀瓣不仅在接触面上有PFA衬里，而是PFA全包覆——金属芯，PFA外壳覆盖整个阀瓣表面。阀瓣和阀体流道一样浸没在工艺流体中。如果阀瓣仅在阀座面上有PFA，其他地方的金属就会暴露在腐蚀性介质中。那就不是全隔离。PFA包覆意味着阀瓣与阀体衬里一样实现化学隔离——无金属、无腐蚀、阀瓣也不会带来任何污染。 在无其他材料能存活的工况下进行节流 PFA衬里截止阀适用于金属阀座截止阀无法胜任的腐蚀性节流工况——酸浓度控制、碱液流量调节、制药溶剂计量、化学反应器进料调节。该工况同时要求耐腐蚀性和节流精度。PFA衬里和阀瓣提供腐蚀屏障，截止阀的阀瓣-阀座几何结构提供节流控制。两者结合，可完成衬里球阀（隔离性能优异，节流性能差）和金属截止阀（节流性能优异，耐腐蚀性能为零）单独无法完成的任务。 答：可以，但对该用途而言属于过度配置。如果仅在腐蚀性工况下需要切断功能，PTFE衬里球阀更简单且成本更低。截止阀在需要节流功能时才体现其价值。 答：取决于阀座密封力、阀瓣行程距离和工艺温度。在典型酸节流工况、环境温度至中等温度下，PFA衬里可保持尺寸稳定性达数千次全行程循环。监测阀座泄漏——当泄漏趋势超过Class IV时，阀座区域的衬里正在变薄，需更换。 答：基本如此。PFA和PTFE耐受相同范围的腐蚀介质——强酸、氧化剂、卤素、有机溶剂。PFA的最高连续使用温度略低于PTFE（260°C对280°C），但在该范围内，耐化学性能相当。 答：阀盖衬里区域上方采用PTFE或PFA填料，阀杆采用耐腐蚀材料，且在穿过阀盖孔的部位包覆PFA。填料区域是过渡点——衬里覆盖阀盖内部至填料区域，填料在阀杆该点上方进行密封。 答：现场无法完成。PFA衬里是模压成型在阀体腔内的——拆卸和更换衬里需要工厂重新衬里。监测阀座泄漏趋势，当泄漏超过可接受限度时，计划阀门更换或工厂重新衬里。
PTFE衬里蝶阀
尺寸：2" - 24"（DN50 - DN600） 压力：Class 150 / PN 10-16 标准：API 609（蝶阀）、MSS SP-111 阀体材料：球墨铸铁或碳钢外阀体；PTFE全阀体套筒衬里包裹阀体孔内表面并延伸至阀瓣密封区域；阀瓣为金属（不锈钢或球墨铸铁），密封边缘采用PTFE包覆，或阀瓣边缘直接与PTFE阀体衬里密封 设计：中线蝶阀阀瓣配合PTFE阀体衬里；阀瓣在PTFE衬里孔内旋转90°；PTFE衬里包裹整个孔内表面——阀瓣边缘压缩衬里实现切断；对夹式或凸耳式阀体结构 大口径、腐蚀性介质、现实成本 这是大口径腐蚀性工况中的经济性问题。一台10" PTFE衬里球阀可以工作——它能隔离工艺介质、耐受化学介质、实现干净切断。但它的成本是10" PTFE衬里蝶阀的三倍，因为球阀阀体腔的衬里成本高昂。球阀阀体具有复杂的内部几何结构——孔道、阀瓣后方的腔体、阀座凹槽、阀盖接口面。PTFE必须以连续衬里的形式填充所有这些部位。在10"口径下，这意味着大量PTFE模压成型为大量复杂形状。 蝶阀阀体更简单。短直通孔道。旋转阀瓣。PTFE衬里以套筒形式包裹孔内表面——几何结构更简单，更易于模压和安装，材料更少，人工更少，成本更低。代价是压力等级和切断精度，而非腐蚀隔离性能。你在孔内表面获得相同的PTFE化学屏障。你获得相同的工艺流体零金属接触隔离。你以让大口径腐蚀性工况在经济上可行的成本获得这一切。 Class 150——极限是真实的 PTFE衬里蝶阀的最高压力等级为150级。这并非保守的额定值或市场营销限制，而是PTFE衬里在阀瓣密封压力下所能承受的物理极限。在300级压力下，阀瓣边缘会对密封区域的PTFE衬里施加过大的压力，导致衬里变形超过其弹性恢复能力。PTFE具有柔韧性，而非刚性。它在150级压力下能够保持密封，是因为密封压力保持在PTFE可压缩和回弹的范围内。超过该范围，PTFE会持续压缩并保持压缩状态——阀座区域变薄，阀瓣边缘会嵌入衬里，导致关闭性能迅速下降。 对于 150 级腐蚀性化学品应用，这个限制不是问题。酸输送管线、氯气分配、碱液循环、制药溶剂系统——这些应用都在 150 级或更低的等级运行。PTFE 衬里蝶阀能够满足所有这些应用的需求，而且价格合理，使得大直径管道的衬里成为可能。 阀瓣密封策略 阀瓣密封边缘要么采用PTFE包覆作为金属阀瓣边缘的外壳，要么裸金属阀瓣边缘直接与PTFE阀体衬里密封。PTFE包覆阀瓣边缘提供更柔软、更柔顺的密封——PTFE外壳压缩PTFE衬里，形成双软阀座接触，在较低密封力下更紧密。金属阀瓣边缘直接接触PTFE衬里也可行——金属边缘在PTFE表面切出干净的密封线。两种方式都能密封。包覆版本在更多循环次数下对衬里表面更温和。直接接触版本更简单，首次关闭时略更紧密。 该阀门适用的场合 化工厂酸液分配总管（直径 8 英寸、10 英寸、12 英寸）、制药溶剂输送干管、氯气处理厂循环回路，以及任何 150 级腐蚀性介质，在这些情况下，管道直径过大导致衬里球阀成本过高。而聚四氟乙烯衬里蝶阀正是为此而生——大口径、腐蚀性介质、中等压力、经济高效的隔离。 A：有限节流是可行的，但用于腐蚀性衬里工况的蝶阀主要是隔离阀。在部分开启角度下节流意味着蝶板边缘长时间处于压缩状态紧贴PTFE衬里——这种持续压缩会加速接触区域的衬里变薄。连续节流应使用衬里截止阀。 A：对夹式阀体更轻、更便宜，通过贯穿螺栓夹在法兰之间。凸耳式阀体每侧法兰都有螺纹凸耳，允许单侧法兰断开而不影响另一侧。对于需要单侧隔离以便维护的安装场合，请指定凸耳式。对于两个固定法兰之间的简单隔离，对夹式即可。 A：PTFE衬里材料可承受最高200°C的连续工况，短时间峰值暴露可达260°C。持续超过200°C时，PTFE开始软化，衬里在蝶板边缘保持密封力的能力会下降。额定压力工况下请保持在200°C以下。 A：PTFE衬里延伸至法兰面。您仍然需要在阀门法兰面与管道法兰之间使用垫片——垫片是对衬里法兰面的补充，而非替代。垫片材料需与工艺介质化学性质匹配。PTFE包覆垫片配柔性填充物是衬里阀门法兰接头的常见选择。 A：在常规测试中监测阀座泄漏量。当关闭位置的泄漏量超过Class VI限值（针对软阀座额定阀门）或在连续测试中呈上升趋势时，说明蝶板边缘接触区域的PTFE衬里正在变薄。该阀门需要返厂重新衬里或更换。
FEP衬里止回阀
尺寸：1" - 12"（DN25 - DN300） 压力：Class 150 - 300 / PN 10-40 标准：MSS SP-111，制造商特定标准 阀体材料：碳钢（A216 WCB）或球墨铸铁外阀体；FEP（氟化乙烯丙烯）全衬里（2-4mm）覆盖所有润湿表面——阀体流道、阀座区域、阀瓣接触面、铰链销壳体 止回机构：旋启式止回（阀瓣绕铰链销摆动）或升降式止回（阀瓣垂直离开阀座）；阀瓣和铰链销采用FEP包覆——金属芯提供强度，FEP外壳提供腐蚀隔离；任何润湿部件均无裸露金属 设计：带FEP衬里的止回阀阀体；单向流动防止；旋启式或升降式阀瓣位于FEP衬里流道内；阀瓣随正向流动开启，随反向流动关闭 表面光洁度优势 止回阀的FEP衬里并非关乎耐化学性——PTFE和FEP覆盖相同的腐蚀性介质范围，两者都有效。关键在于机械动力学。表面光洁度。 止回阀的成败取决于阀瓣开启和关闭的顺畅程度。旋启式止回阀的阀瓣在阀体流道内的铰链销上摆动。每次正向流动推动阀瓣开启时，铰链都会旋转。每次反向流动推动阀瓣关闭时，阀瓣都会摆回阀座。这两个接触点——铰链旋转和阀座重新接触——的摩擦力决定了阀门能否在正确的流速下开启，以及在正确的反向流动压力下关闭。 FEP熔融模塑产生的表面光洁度明显比压缩模塑PTFE更光滑。这种光滑表面降低了铰链销壳体和阀瓣与阀座接触区域的摩擦力。阀瓣开启阻力更小——在更低的正向流速下就能更早开启，这意味着正常流动时阀门的压降更小。关闭时密封也更干净——阀瓣接触FEP衬里阀座时阻力更小，因此对反向流动的关闭更快、更紧密。 对于开启和关闭动力学属于性能规格一部分的止回阀——酸泵排放保护、化学反应器反向流动防止、腐蚀性冷却水回水隔离——更光滑的表面是功能性优势，而非外观性优势。 更轻的外壳，更好的动力学 FEP的密度略低于PTFE——大约2.15 g/cm³对比2.2 g/cm³。对于带金属芯的止回阀阀瓣，总阀瓣重量的差异虽小但可测量。旋启式止回阀阀瓣需要足够的质量以可靠地抵抗反向流动而关闭，但过大的质量意味着阀瓣需要更高的正向流速才能开启。FEP包覆使阀瓣外壳略微更轻，正向流动时更容易抬起，同时金属芯仍然足够重，能够抵抗反向压力完成密封。这是一个小的优化，但止回阀动力学是一个小余量的游戏——阀瓣质量和表面摩擦力共同决定了阀门是正常工作还是发生水锤。 FEP与PTFE——相同的化学性能，更好的机械性能 两种材料都能抵抗相同的腐蚀性介质。浓酸。卤素。氧化剂。有机溶剂。制药工艺化学品。如果工艺介质腐蚀金属，FEP和PTFE一样能阻止。在止回阀工况中选择它们之间的区别是机械性的，而非化学性的。FEP更光滑的表面光洁度和略低的密度使阀瓣动力学更优——开启更干净，关闭更干净，铰链和阀座处摩擦力更小。PTFE可用。在止回阀机械性能重要的场合，FEP略胜一筹。 权衡：FEP衬里材料成本高于PTFE，且FEP的最高连续工作温度（200°C）低于PTFE（260°C）。如果您的腐蚀性工况超过200°C，PTFE是唯一选择。如果工况低于200°C且止回阀动力学属于性能要求的一部分，FEP衬里是更好的选择。 每个润湿部件，全部覆盖 阀瓣、铰链销、阀座区域、阀体孔、阀盖内壁——所有部件均被FEP覆盖。流道内没有任何金属表面。铰链销采用FEP封装，而非仅涂覆。阀瓣的整个表面，而不仅仅是阀座面，都采用FEP封装。完全隔离意味着腐蚀性介质永远不会接触到金属，不会侵蚀铰链机构，也不会因阀瓣芯中的金属离子而污染工艺流程。这与该系列所有衬里阀的隔离原理相同——只是应用于止回阀的特定运动部件。 答：旋启式止回阀更适合大口径和低压降工况。升降式止回阀关闭更快、密封更严，但压降更高且仅限小口径。对于4英寸及以上的酸泵排出管线，旋启式止回阀是标准选择。对于小口径反应器隔离，升降式适用。 答：脉动流导致阀瓣快速循环——每个泵冲程都开-关-开-关。这会加速FEP衬里在阀瓣-阀座和铰链接触区的磨损。建议在上游安装脉动阻尼器，或选用升降式止回阀设计，其阀瓣行程较短，循环磨损更小。 答：这取决于阀瓣的尺寸和质量。典型的旋启式止回阀在腐蚀性介质中需要 1-2 米/秒的流速才能使阀瓣完全打开。低于此流速，阀瓣会发生颤动——部分打开、部分关闭，在流体中上下弹跳。颤动会损坏铰链和阀座区域的 FEP 衬里。阀门尺寸的选择应基于实际流速，而不仅仅是管道直径。 答：FEP的熔融加工性允许更薄的衬里同时保持等效覆盖——材料在较薄截面下能更均匀地成型于复杂阀体几何形状中。对于止回阀，阀瓣不会以持续密封力压缩衬里（阀瓣短暂就座后即释放），较薄的衬里即可提供足够的机械耐久性。 答：可以。在其使用温度范围内，FEP对氯气具有化学惰性。对于超过200°C的氯气管线，应改用PTFE衬里——FEP的热极限是制约因素，而非其耐化学性。
立式球型氟塑料衬里止回阀
口径：1/2英寸 - 4英寸（DN15 - DN100） 压力：Class 150 - 300 / PN 10-40 标准：MSS SP-111，制造商特定标准 阀体材料：碳钢或球墨铸铁外壳；氟塑料衬里（PTFE或PFA）覆盖所有润湿表面——阀体通道、阀座区域、球腔内部 止回机构：立式阀体内的自由浮动球；无流动时球落在底部阀座上（关闭）；正向向上流动将球抬离阀座进入上腔（开启）；反向向下流动将球推回阀座（关闭）；球为实心PTFE或金属芯外包PTFE 设计：仅限立式安装——阀体垂直安装，流向向上；球腔位于阀座上方；球是唯一运动部件；无铰链、无弹簧、无导向机构；纯重力+流体力操作 这是现存最简单的止回阀机构。只有一个球体，它位于阀座上。正向流动时，球体被提升；反向流动时，球体被压下；重力使止回阀关闭。这就是全部的工作原理——没有铰链销、弹簧、导杆，部件之间也没有任何机械连接。 在腐蚀性介质中，简洁性是生存之道。旋启式止回阀的每一个机械部件都可能成为故障点。铰链销在衬里下腐蚀并卡死；阀瓣臂在铰链连接处疲劳；弹簧止回阀中的弹簧在高温腐蚀性介质中失效。所有这些故障都始于腐蚀性介质接触到衬里内部的金属芯——这种情况发生在应力集中点、弯曲区域以及衬里较薄或金属暴露较多的机械界面处。 球式止回阀省去了所有这些接口。没有铰链，没有弹簧，也没有导向装置。球体位于一个腔室中，当流体向上推动时上升，当重力和逆流向下推动时下降。唯一的磨损点是球体与阀座的接触——在PTFE或PFA衬里的阀座表面上的简单压缩接触。这只有一个接触区域，而不是四五个。更少的接触区域意味着衬里磨损造成泄漏路径的位置更少。更少的机械元件意味着更少的故障点。 球的选项——实心PTFE或金属芯 实心聚四氟乙烯（PTFE）球适用于洁净的腐蚀性介质。它们重量轻，能与PTFE衬里的阀座紧密密封，且没有可能暴露的金属芯。其局限性在于：PTFE球重量轻。在低流速或粘性介质中，由于质量轻，球体可能无法及时关闭以防止逆流。 金属芯PTFE球解决了这个问题。PTFE包覆层内的不锈钢或球墨铸铁芯赋予球更大的质量——它能更快地关闭以抵抗反向流，并更紧密地就座以实现更严密的密封。PTFE包覆层将金属芯与工艺流体隔离，就像阀体衬里隔离外壳一样。权衡：如果PTFE包覆层因磨蚀性介质、冲击或热循环应力而受损，金属芯就会暴露。实心PTFE球没有这种脆弱性。对于需要关闭力的脏污或粘性腐蚀介质，选择金属芯球。对于需要最大隔离性的清洁腐蚀介质，选择实心PTFE球。 仅限立式——非灵活安装 球式止回阀必须垂直安装，介质向上流动。没有例外。不能水平安装，因为水平状态下重力无法将球压到阀座上——球会停留在腔体底部，无论流向如何，阀门都无法关闭。也不能让介质向下流动安装，因为球永远无法离开阀座——重力将其压住，而正向流动（向下）会将其压得更紧。 这一安装限制决定了此类阀门的使用范围。水平腐蚀性管线仍需旋启式或升降式止回阀设计。但垂直泵出口管线、垂直反应器上流保护、垂直工艺塔隔离——这些才是球式止回阀发挥其结构简单优势的安装场景。如果您的腐蚀性工况是垂直走向，这是可用止回阀中失效模式最少的选择。 更少的失效模式，更长的使用寿命 失效模式分析很直接。腐蚀性衬里工况下的旋启式止回阀至少有四个潜在失效区域：铰链销、铰链连接、阀瓣臂和阀座接触面。弹簧式止回阀增加了弹簧作为第五个。升降式止回阀至少有导向件和阀瓣两个。球式止回阀只有一个：球与阀座的接触面。当该接触区域磨损时——阀座处的PTFE或PFA衬里因球反复落座而变薄——阀门就会泄漏。这是唯一的退化路径。没有铰链卡死、没有弹簧疲劳、没有导向件偏移。一条路径，可预测，可通过阀座泄漏测试进行监测。 答：不可以。球式机构要求垂直安装且介质向上流动。重力驱动球关闭——没有垂直安装，球无法落座。水平腐蚀性管线请使用旋启式或升降式止回阀。 答：实心聚四氟乙烯（PTFE）适用于洁净腐蚀性介质，此类介质的首要目标是实现最大程度的化学隔离。金属芯聚四氟乙烯（PTFE）适用于脏污、粘稠或低速腐蚀性介质，此类介质需要更大的球体质量才能可靠地闭合。如果工艺过程中含有磨蚀性颗粒，金属芯球更耐用——更重的球体上的聚四氟乙烯（PTFE）包覆层能更好地抵抗冲击。 答：碎屑、粘性介质残留物或工艺产生的结晶可能将球卡在开启位置。球腔设计有间隙使球能自由下落，但工艺条件在腔体内形成沉积物时会阻碍球的运动。如果球运动变得迟滞，请冲洗或清洁阀体。 答：不理想。脉动流（隔膜泵出口）会导致球快速往复运动——球随每个脉冲上下跳动。阀座处的反复冲击会加速球落座区域的衬里磨损。建议在上游加装脉动阻尼器，或对脉动工况选用阀瓣行程更短的升降式止回阀。 答：球被提升到上腔室时会阻碍流动，但该阻碍物是通孔中的一个球体——压降适中，通常与同尺寸旋启式止回阀相当。在低正向流速下球无法完全升起时，压降会增加，因为球部分阻挡了流道。请根据实际流动条件选型，确保正常运行时球能完全升起。

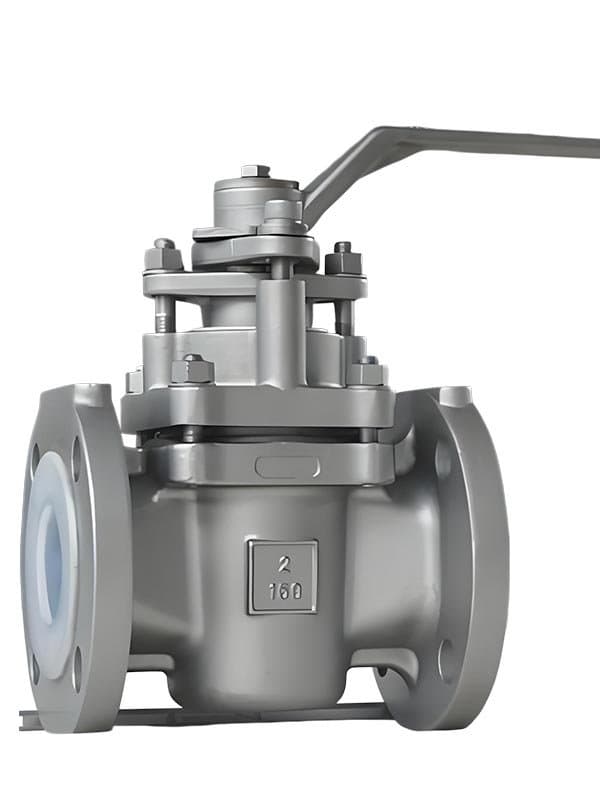

PFA衬里旋塞阀
尺寸：1/2" - 12"（DN15 - DN300） 压力：Class 150 - 300 / PN 10-40 标准：API 599、MSS SP-111（塑料衬里）、衬里旋塞阀制造商专用标准 阀体材料：球墨铸铁（GGG40）或碳钢（A216 WCB）外体——PFA（全氟烷氧基）全衬里覆盖所有接触介质的表面 阀座：PFA衬里延伸至阀座面——PFA对PFA接触密封，无独立金属阀座环暴露于工艺介质 旋塞：锥形或圆柱形，90°旋转，金属芯体，密封表面PFA包覆 设计：全阀体PFA衬里作为连续套筒，法兰端，螺栓连接阀盖，无润滑操作 为什么旋塞阀用PFA——不仅仅是“更好的PTFE” 旋塞阀的密封方式与球阀不同。球阀关闭时压缩阀座环，开启时释放——接触主要是法向力，滑动极小。旋塞阀每次循环都将整个密封表面旋转扫过阀体阀座。旋塞面在衬里上滑动。一遍又一遍。这是一种本质上更剧烈的密封运动。 PTFE能承受一段时间的滑动——然后它会发生冷流。在反复滑动应力下，阀座区域变薄。接触区域的PTFE衬里永久变形、厚度减薄，最终无法保持密封几何形状。在运行PTFE衬里旋塞阀的循环工况工厂中可以看到：几百次操作后，阀座开始渗漏。不是因为化学介质侵蚀了PTFE，而是因为机械运动将其磨损。 PFA衬里旋塞阀正是针对这一失效模式。在机械载荷下，PFA的冷流蠕变约为PTFE的十分之一。当旋塞旋转并压缩阀座处的PFA衬里时，PFA会恢复形状而不是保持变形。经过数百次循环，阀座区域保持其厚度和密封几何形状——这才是真正的运行差异，不仅仅是数据表上的实验室数值。 第二个因素：PFA熔融模塑表面比压缩模塑PTFE更光滑。旋塞在更光滑的表面上滑动——每次循环摩擦更小、发热更少、材料磨损更小。两个机械优势叠加：每次循环变形更小，每次循环摩擦更小。这就是为什么PFA衬里旋塞阀在循环腐蚀性工况中能更长时间保持阀座密封性。 金属芯体——质量至关重要 插头并非纯PFA材质，而是金属芯——球墨铸铁或不锈钢——在密封表面采用PFA包覆封装。为何不直接模制实心PFA插头？因为插头需要质量才能可靠就位。在低管线压力下，轻质PFA插头无法对衬里产生足够的密封力。金属芯赋予插头重量和结构刚性，使其能在阀座处适当压缩PFA衬里，而PFA外壳则确保金属完全不接触工艺流体。工艺介质永不接触金属，衬里也永不失密封压力。 无需润滑脂——无需维护计划 润滑式旋塞阀需要润滑脂。润滑脂注入口、润滑脂枪、必须有人遵循的润滑计划——而且润滑脂必须与管道内流动的介质相容。在浓酸工况下，找到一种不会降解或污染的润滑脂是实实在在的制约。 PFA衬里旋塞阀彻底解决了这个问题。PFA固有的低摩擦系数使旋塞旋转时实现自润滑。阀体上无需注油口，维修间也无需黄油枪，更无需进行润滑剂兼容性计算。四分之一圈即可实现隔离，无需润滑剂，即使在腐蚀性化学品环境中也能正常工作——这就是操作上的简化之处。 这个阀门应该放在您工厂的哪个位置？ 浓酸——硫酸、盐酸、硝酸。氯气工况。碱液回路。会数周内侵蚀任何无衬里金属阀的强腐蚀性溶剂。任何需要四分之一转隔离、循环操作频率高于偶尔、且PTFE衬里旋塞阀已显现阀座磨损问题的应用。这就是特定定位：腐蚀性介质、四分之一转便利性、比PTFE更优的循环耐久性。如果您的PTFE衬里旋塞阀在数百次循环后出现渗漏，PFA衬里版本就是解决根本原因的升级——不仅针对化学特性，还针对旋塞阀实际密封的机械原理。 抗冷流性。PTFE在旋塞阀座处反复滑动接触下会永久变形——冷流变薄。PFA在相同机械应力下能恢复形状。在循环工况中，这意味着PFA阀座能在远更多次操作中保持密封几何形状。PFA还具有更光滑的熔融模制表面，可降低每次循环的滑动摩擦。 是的。PFA和PTFE具有基本相同的化学耐受性——两者都能处理浓酸、氯气、碱液和强腐蚀性溶剂。PFA的优势并非更广的化学相容性，而是在旋塞阀产生的特定滑动接触条件下具有更好的机械耐久性。 密封力。插头需要足够质量才能在阀座区域以机械权威压缩PFA衬里，尤其在较低管线压力下。纯PFA插头太轻，无法产生足够的密封力。金属芯提供重量和刚性——密封表面的PFA外壳则保持金属与工艺流隔离。 不需要。PFA的自润滑表面为旋塞旋转提供低摩擦，无需任何外部润滑脂。无润滑脂注入口、无润滑脂枪、无润滑剂维护计划、无与工艺介质相关的润滑剂相容性问题。 外层结构壳采用球墨铸铁（GGG40）或碳钢（A216 WCB）。两种选项内部均有相同的全阀体PFA衬里——外层材料选择影响压力等级和与管道的结构相容性，而非对工艺流体的耐腐蚀性。PFA衬里是腐蚀屏障；金属阀体是压力屏障。
技术概述
氟衬里阀门通过在阀腔内所有润湿表面覆盖一层厚（2-5mm）的氟聚合物衬里，将腐蚀性工艺流体与金属阀体隔离。金属外壳（球墨铸铁、碳钢或不锈钢）提供结构强度和压力承载能力——氟聚合物衬里提供耐化学腐蚀性能。这种双层结构将标准金属阀门在单一材料中结合的两项功能——压力承载和耐腐蚀——分离开来。没有金属表面接触工艺流体。阀体零腐蚀侵蚀，工艺介质零金属离子污染，零电偶腐蚀担忧。FLOWKS 制造五种氟衬里阀门配置，使用三种衬里材料。PTFE（聚四氟乙烯）衬里球阀采用3-5mm全阀体PTFE套筒覆盖所有内表面——PTFE对几乎所有介质均呈化学惰性，除高温下的熔融碱金属和元素氟外，使其成为不锈钢、哈氏合金和钛均失效时的最后腐蚀屏障。PFA（全氟烷氧基）衬里截止阀利用PFA优异的熔融加工性能和比PTFE低10倍的冷流蠕变——更光滑的模制表面和更高的尺寸稳定性使其能够承受数千次阀座节流循环，而PTFE在此条件下会变薄并泄漏。PTFE衬里蝶阀在Class 150压力等级下为大口径（2"-24"）提供腐蚀隔离，成本仅为衬里球阀的1/2-1/3。FEP（氟化乙烯丙烯）衬里止回阀利用FEP更光滑的熔融模制表面，实现更好的阀瓣铰链动力学和更低摩擦——化学耐受性与PTFE相同，机械性能更适合旋启/升降止回功能。立式球型氟衬里止回阀采用自由浮动球作为唯一运动部件——无铰链、无弹簧、无导向机构，单球重力关闭，在腐蚀性止回工况中故障模式最少。
FLOWKS 氟衬里阀门为浓酸、氯气、苛性碱、溶剂以及所有侵蚀不锈钢、哈氏合金和钛的工艺介质提供零金属接触的腐蚀隔离。厚PTFE、PFA和FEP衬里（2-5mm）覆盖阀体内所有润湿表面——金属外壳承受压力，氟聚合物衬里阻挡化学侵蚀。PTFE衬里球阀在1/2"-12" Class 150-300规格下提供全阀体腐蚀隔离，适用于工艺介质侵蚀所有可用金属的化工和制药生产。PFA衬里截止阀利用PFA低10倍的冷流蠕变和更光滑的熔融模制表面用于节流工况——衬里可承受数千次阀座循环，而PTFE在此条件下会变薄并泄漏。PTFE衬里蝶阀在Class 150压力等级下为大口径（2"-24"）提供氟聚合物隔离，成本显著低于衬里球阀。FEP衬里止回阀利用FEP更光滑的表面光洁度实现更好的阀瓣旋启/升降动力学——相同的化学耐受性，更低摩擦，更可靠的开启和关闭。立式球型氟衬里止回阀采用单个自由浮动球作为唯一运动部件——重力关闭，零机械复杂性，腐蚀性立式止回工况中故障模式最少。
