适用于各种应用的完整工业阀门系列。

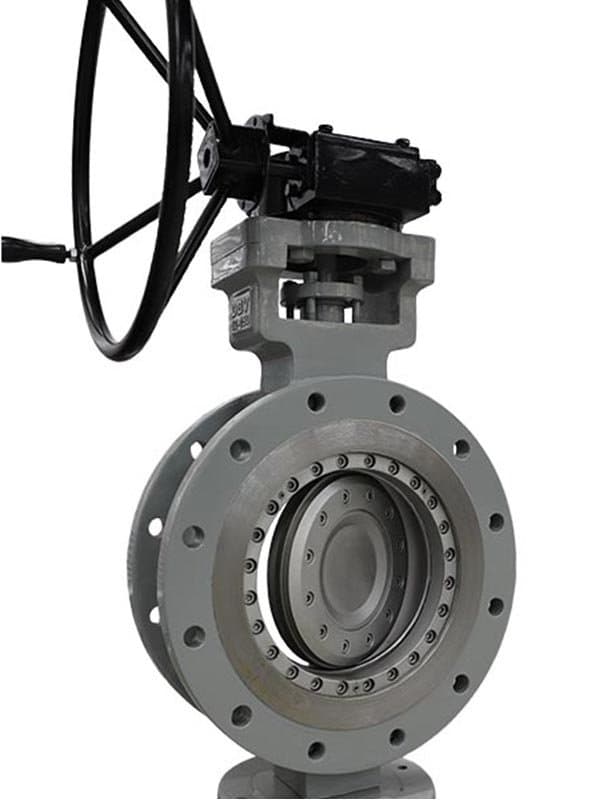

金属密封三偏心蝶阀
2英寸 - 48英寸（DN50 - DN1200） 压力等级 150 - 600（PN 10 - 100） API 609、ASME B16.34、ISO 15848（低泄漏） A216 WCB、A351 CF8M、A351 CF8、A182 F316（较小尺寸采用锻造） 金属对金属（阀座环上堆焊司太立6号，硬化阀瓣边缘），符合API 607防火安全标准 三偏心（阀杆在三个平面上偏离中心线——轴向、径向、角向），凸轮作用阀瓣旋转消除90°行程中的阀座摩擦，直到关闭最后2-3°才产生接触，金属阀座额定适用于循环高温工况 为什么三偏心改变一切 大多数蝶阀都会产生摩擦。每次开启和关闭时，阀瓣都会刮擦阀座。弹性体阀座可以承受这种摩擦——它们质地柔软，可以变形，并且可以恢复原状。金属阀座则不行。如果每次循环都让司太立合金相互摩擦，就会磨损密封表面，直至泄漏。 三偏心几何结构从结构层面解决了这个问题。阀杆在三个平面上偏离阀瓣中心线——轴向、径向和角向。这三个偏移使阀瓣沿凸轮轨迹运动。当您开始开启阀门时，阀瓣立即脱离阀座。它在几乎整个90°行程中自由旋转，与阀座环零接触。只有在关闭的最后2-3°时，阀瓣才通过凸轮作用回到阀座并压紧形成密封。 这意味着Stellite堆焊层不会一个循环接一个循环地被磨掉。金属对金属密封在高温工况下可承受数千次循环，而弹性体在第一个星期就会烧毁。连续运行350°C以上？短期暴露超过500°C？这正是三偏心金属阀座阀门发挥作用的地方。 当防火安全不是可选项时 石化管线上发生火灾不是假设情景。这是你必须设计应对的场景。弹性体阀座会燃烧。它们会软化。在管线仍处于压力状态时失去密封完整性。金属阀座不会燃烧。不会软化。由于密封面是硬化合金而非橡胶，它能在火灾事件中保持机械密封接触。 API 607 防火测试验证了这一点。阀门经过燃烧、冷却、再次燃烧——其密封性能依然保持良好。三偏心几何结构也对此有所帮助，因为凸轮式关闭运动能够提供一致且可重复的阀座接触力，不受阀体热膨胀或变形的影响。 ISO 15848逸散性排放合规性完善了炼油和石化应用的认证体系。监管机构和工厂运营商都希望达到同样的目标——阀门不会将工艺流体泄漏到大气中，并且在火灾条件下也不会增加泄漏。该阀门在这两方面均表现出色。 三个偏心距实际起什么作用 咱们直白点说。轴向偏心距将阀杆移到阀盘平面后方，使阀盘在开启时于下游侧摆离阀座。径向偏心距将阀杆偏离管道中心线，使阀盘实现均匀的凸轮提升。角向偏心距将阀杆轴线相对于阀座平面倾斜，使阀盘在关闭的最后几度内形成逐渐更紧密的密封——更大的接触力、更好的密封完整性，且不会因过度压缩而损坏阀座。 三者协同工作。只有两个偏心距达不到同样的效果。双偏心减少了摩擦但无法消除。三偏心在整个行程中消除了摩擦，仅保留关闭位置的密封接触区。这就是金属阀座用一季就报废和用多年的区别。 答：是的。金属对金属密封额定连续350°C以上工况，覆盖Class 150-600范围内的饱和蒸汽和过热蒸汽管线。根据蒸汽化学特性选择阀体材料——标准工况用WCB，腐蚀性蒸汽冷凝液用CF8M。 答：闸阀能用，但笨重、行程慢，而且楔形机构长时间处于一个位置后容易卡滞。三偏心蝶阀90°行程、重量更轻，凸轮动作几何结构防止阀座卡死。对于高温工况下的频繁循环操作，蝶阀是更好的选择。 答：ISO 15848定义了逸散性排放测试和分级。低泄漏意味着阀门在规定的测试条件下——温度循环、机械循环和持续压力——满足严格的排放速率限值。对于受环境排放法规约束的石化厂，这项认证是合规要求，不是营销标签。 答：不需要。Stellite 6堆焊层配合硬化阀盘边缘是干式金属密封副。凸轮作用几何结构确保接触区域仅限于关闭的最后几度——不存在需要润滑的持续滑动摩擦。阀座完整性来自几何结构和材料硬度，而非润滑脂。 答：手动操纵杆（尺寸 2"-6"）、手动齿轮操作器（8"-48"）、电动执行器、气缸。90° 四分之一圈行程与所有标准旋转执行器兼容。定位器和限位开关的集成可根据项目要求而定。
气动中线蝶阀
2英寸 - 24英寸（DN50 - DN600） 铸铁（GG25）、球墨铸铁（GGG40）、A216 WCB、A351 CF8M 弹性体衬里（EPDM、NBR、Viton、PTFE涂层）粘合在阀体内孔上——阀盘在两个方向上均与衬里密封 同心（中线）阀杆对中——阀杆中心、阀盘中心和阀体中心均在同一轴线上。气动缸执行器（单作用弹簧复位或双作用），可选配定位器用于调节控制 API 609、MSS SP-67、EN 593 运行工厂基础系统的阀门 水管线。HVAC冷冻水回路。介质不热、不磨损、腐蚀性不足以需要高性能阀门的通用工艺隔离。这就是中线蝶阀的用武之地——它们在那里是因为几何结构简单、经济性直接。 同心设计意味着阀杆、阀瓣和阀体共用同一中心轴。阀瓣绕自身中心旋转。关闭时，阀瓣压入粘合在阀体孔内的弹性体衬垫中。衬垫360°环绕阀瓣边缘。这种双向密封设计融入了阀座结构——无需考虑流体方向，也无需根据压力侧调整阀门方向。 这里不需要三重偏置。也不需要金属阀座。弹性体衬里就能起到密封作用，而且弹性体具有良好的弹性——它会在阀瓣接触时变形，阀瓣打开时又能恢复原状，并且在正常的水和轻度工艺工况下经过数千次循环后仍能保持密封性能。EPDM 用于水和蒸汽冷凝水。NBR 用于油和燃料。当需要耐化学腐蚀时，可使用 Viton。当工艺需要更硬的表面，且其下方需要一定的弹性体柔性时，可使用 PTFE 涂层衬里。 为什么气动执行很重要 手动蝶阀适用于每班次开关次数不多的管线。但如今的流程工厂不再依赖人工操作。顺序控制、远程操作、联锁信号自动隔离——这些都是在中心线蝶阀上加装气缸的原因。 单作用弹簧复位执行器提供故障安全定位——失气时弹簧关闭阀门，这是隔离工况的默认设置。双作用执行器提供更快的行程速度和双向完全控制，适合阀门在开闭之间定位的调节工况。加装定位器后实现比例控制——4-20mA信号驱动执行器到0°到90°之间的任意角度。这把隔离阀变成了用于水和HVAC管线流量调节的控制阀。 气动组件通过支架和联轴器直接安装到阀体上。无需连杆机构，也无需外部驱动系统。结构紧凑、清洁，执行器扭矩直接传递到阀瓣轴。 中线蝶阀的局限性 让我们坦诚地说说这种阀门做不到什么。弹性体衬里有一个温度上限——EPDM可承受约120°C的连续工况，NBR和氟橡胶可承受更高温度，但持续工况下不会超过200°C。磨蚀性介质会磨损衬里。关闭状态的对夹式中线阀若承受高压差，可能会使阀瓣变形并导致衬里处泄漏。这就是压力等级止步于Class 150 / PN 10-16的原因。 如果您的应用超出这些限制，您需要高性能阀或三偏心阀。但对于大多数供水分配、暖通空调和一般工艺隔离场景——温度适中、压力较低、介质与弹性体相容——气动中线对夹式蝶阀是现有最具成本效益的自动化四分之一转阀。没有其他自动化阀门类型能在这个价位、以这种安装简便性提供双向隔离功能。 答：可以，配备定位器即可。气动执行器响应4-20mA输入信号，可将阀瓣定位在0°至90°之间的任意角度。中线蝶阀适用于水和暖通空调管路上的调节控制，精度要求不必达到专用控制阀的水平。如果您需要严格的流量调节，请考虑改用截止阀。 答：弹簧复位（单作用）用于隔离工况——空气丢失时阀门故障关闭，这是工艺隔离的安全默认状态。双作用用于调节服务或需要故障开启定位的应用。弹簧复位成本较低，因为只需在气缸一侧供气。 答：EPDM适用于水、蒸汽冷凝液和温和化学品工况——与大多数暖通空调和市政供水应用兼容。NBR适用于石油基流体、油类和燃料。氟橡胶适用于腐蚀性化学品、更高温度和更广泛的耐溶剂需求。PTFE涂层衬里适用于需要硬密封表面并辅以弹性体回弹补偿的情况。衬里选择应匹配您的介质，而不是匹配您的预算。 答：是的。弹性体衬垫360°包裹阀瓣边缘，无论压力来自哪一侧，压缩程度都相同。密封性能不受方向影响，无需根据流量调整阀门方向。正反安装均可，密封性能完全一致。 答：维护需求极少。清洁干燥的仪表空气是主要要求——湿气和颗粒污染会随时间推移使气缸密封件劣化。每年检查一次定位器和供气过滤器。阀体中的弹性体衬里使用寿命有限——请根据您的循环次数和介质条件规划衬里更换，标准水工况下通常为5-8年。

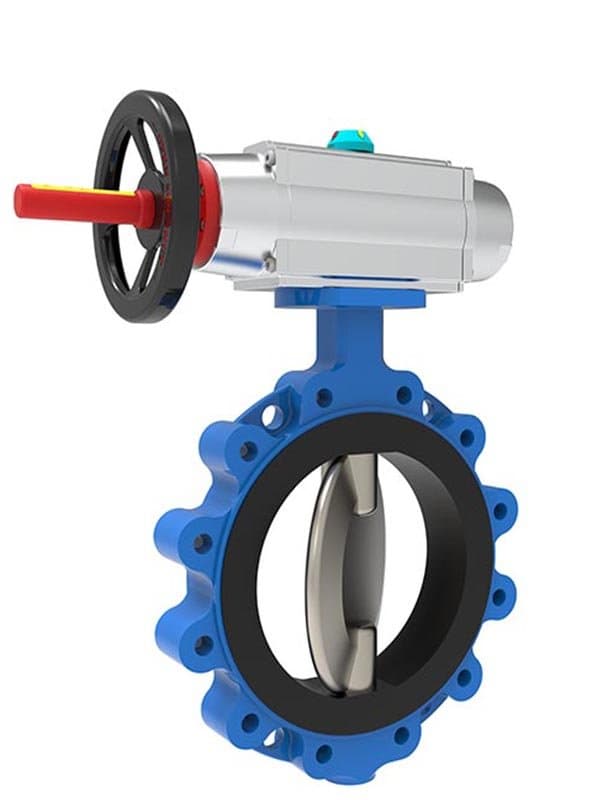

凸耳式中线蝶阀
2英寸 - 24英寸（DN50 - DN600） 铸铁（GG25）、球墨铸铁（GGG40）、A216 WCB、A351 CF8M 弹性体衬里（EPDM、NBR、氟橡胶）粘合于阀体内孔 凸耳式阀体——阀体法兰耳部设有螺纹凸耳孔，螺栓从两侧分别拧入凸耳。可实现盲端工况（一侧法兰断开，阀门在另一侧保持压力）。同心轴对中，手动杠杆或齿轮操作器。 API 609、MSS SP-67、EN 593 凸耳式阀体的差异，一目了然 看看对夹式蝶阀的法兰耳部。通孔。螺栓穿过阀体，拧入另一侧管道法兰上的螺母。两个法兰共同将阀门夹紧定位。断开一侧法兰，阀门就会松动——可能滑动、可能掉落，无法从剩余一侧保持压力。 现在看看凸耳式阀体。每个法兰耳部都有螺纹孔。左侧管道法兰的螺栓拧入该侧的凸耳。右侧管道法兰的螺栓拧入另一侧的凸耳。每个法兰独立地与阀门螺栓连接。断开一侧管道法兰，阀门仍与另一侧保持螺栓固定。它保持位置。它保持压力。它隔离下游管线。 这种机械独立性正是凸耳式蝶阀存在的全部原因。对夹式阀门更便宜、更轻，但需要两侧法兰同时存在并螺栓固定。凸耳式阀门成本稍高、重量稍大，但提供单侧隔离能力，这是对夹式阀体根本无法提供的。 盲端工况和管线封堵 以下场景几乎在所有供水管网和暖通空调系统中都会出现。您需要隔离下游支管进行维护。您关闭阀门，断开下游法兰以拆下支管。此时阀门仍然用螺栓固定在上游法兰上。由于阀门关闭，上游管线保持压力。因此，在您进行下游维护工作时，上游管线仍可正常运行。 蝶阀做不到这一点。如果拆掉一个法兰，蝶阀阀体就失去了夹紧力——它会移位、泄漏，甚至造成安全隐患。而凸耳阀体则通过螺纹独立连接每个法兰，因此无论哪一侧仍然连接，阀门都能保持机械固定和密封。 终端服务意味着阀门可以安装在仅需一个管道法兰的管线末端。管线盲封意味着您可以将阀门用作盲封点——关闭阀门，断开下游连接，关闭的阀门就成为管线的终端。这些功能在所有无法承受因维护下游而关闭上游管线的安装环境中都至关重要。 相同密封，不同阀体 在凸耳阀体内部，其密封机构与对夹式中心线蝶阀相同。同心几何结构——阀杆、阀瓣和阀体位于同一中心轴线上。弹性体衬里粘合在阀体孔内，阀瓣在关闭位置压缩到衬里内，360°衬里包裹实现双向密封。衬里材质可选EPDM、NBR或Viton，以匹配您的介质。 区别纯粹在于阀体法兰配置。相同的阀瓣、相同的阀座、相同的旋转方式、相同的压力和温度限制。但耳式阀体提供了对夹式阀体所不具备的安装灵活性——单侧隔离、盲端工况、管线终端、无需上游停机即可进行下游维护。这就是暖通空调工程师、供水系统设计师以及任何重视单侧机械独立性的安装人员指定中线耳式蝶阀的原因。 答：任何需要断开一侧管道法兰而保持另一侧管道运行的应用场景——例如暖通空调支路隔离、供水管网支路阀、管线末端、死端安装等。如果两个法兰始终保持连接，且您只需要一个低成本的隔离阀，则对夹式隔离阀即可。如果需要单侧独立运行，则应选择耳式隔离阀。 答：是的，在额定压力等级内。螺纹耳将阀门锚固到所连接的法兰上，弹性体衬里在阀瓣接触处实现双向密封。Class 150 / PN 10-16 下的盲端服务是耳式中线蝶阀在水和暖通空调应用中的标准工况。 答：略有增加。与晶片式通孔相比，带螺纹孔的凸耳式安装方式会增加材料用量。在 2 英寸至 12 英寸的尺寸范围内，重量差异微乎其微；但在更大尺寸下，由于凸耳式安装方式需要承受更大的螺栓载荷，重量差异会变得更加明显。对于大多数暖通空调和水系统安装而言，重量增加不会影响支撑要求。 答：完全可以。气动缸、电动执行器或手动齿轮操作器——与对夹式中线阀的所有执行选项相同。耳式阀体不会改变阀杆接口或90度行程几何结构。添加定位器用于调节控制，与任何自动化蝶阀相同。 答：闸阀可以处理盲端工况，但在相同规格和压力等级下，它们比耳式蝶阀更重、更慢、更昂贵。对于 Class 150 的供水和暖通空调隔离，耳式蝶阀隔离更快（90°行程对比多圈旋转）、重量更轻、成本更低。如果需要更高压力或温度，或者需要超出弹性体衬里能力的严密切断等级，则考虑闸阀或球阀替代方案。

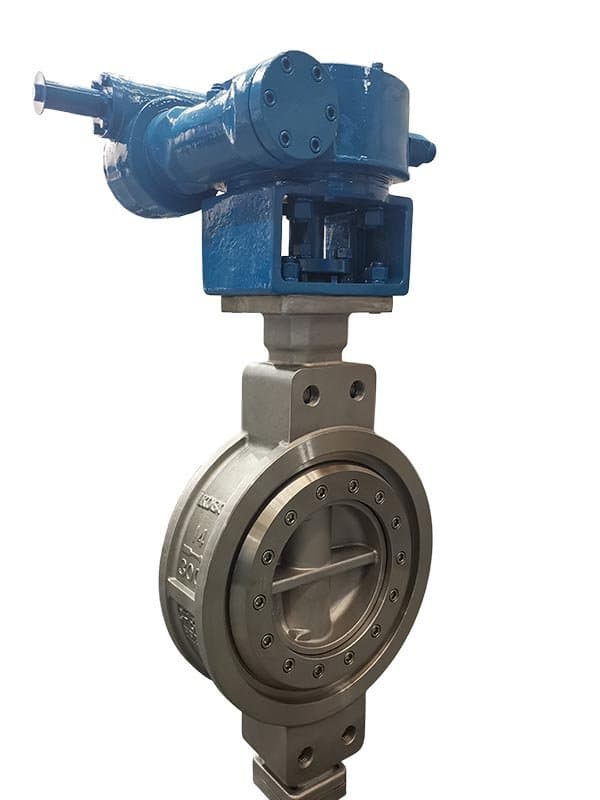

对夹式双偏心蝶阀
2英寸 - 48英寸（DN50 - DN1200） 压力等级 150 - 300 / PN 10-40 A216 WCB、A351 CF8M、A351 CF8、球墨铸铁（GGG40） 阀瓣边缘采用弹性弹性体（EPDM/NBR/Viton），或PTFE/改性PTFE用于更高温度；可选金属阀座环带司太立合金堆焊用于高温配置 双偏心（高性能）——阀杆在两个平面（轴向+径向）偏离阀瓣中心。阀瓣在初始旋转时脱离阀座，减少阀座摩擦并延长循环寿命。对夹式阀体——夹在管道法兰之间。 API 609、ASME B16.34、EN 593 需要填补的空白 中线蝶阀在低压下密封良好。它们便宜、简单、有效。但将压力推向Class 300时，阀瓣在差压载荷下开始变形。将温度推过弹性体可承受的范围时，衬里会退化。将循环次数推到数千次时，阀瓣与阀座之间的摩擦磨损开始损耗弹性体。 三偏心金属阀座阀门可处理所有这些情况。它们在Class 600下密封，可承受350°C以上温度，金属对金属循环无退化。但它们的成本也高得多，对于许多介于中线极限和三偏心领域之间的应用，它们属于过度设计。 这就是空白。双偏心——API 609所称的“高性能蝶阀”——填补了它。两个阀杆偏移将阀瓣移离阀座中心线。阀瓣在旋转的最初几度内凸轮式提升，而不是在阀座表面滑动。减少摩擦。延长阀座寿命。与同心设计相比，阀座更换前的循环次数通常多3-5倍。压力处理能力可达Class 300。温度能力可达约250°C（使用PTFE或改性PTFE阀座）。金属阀座选项带司太立合金堆焊，用于中等高温服务。全部采用对夹式阀体，夹在管道法兰之间——这是最节省空间的安装形式。 两个偏移，真实效果 轴向偏移将阀杆置于阀瓣中心线平面后方，使阀瓣在开启旋转时从下游侧摆离阀座。径向偏移将阀杆偏离管道中心线，使阀瓣在开始旋转时均匀提升。这两个偏移共同产生凸轮式动作——阀瓣在开启的最初几度内与阀座分离，而不是拖过阀座。 降低接触摩擦是其关键优势。在同心阀中，阀瓣在整个90°行程中都会刮擦弹性体衬里。每次循环都会刮擦阀座。经过足够多的循环后，衬里会磨损变薄，失去对阀瓣边缘的压紧力，并开始泄漏。而在双偏心阀中，阀瓣仅在关闭位置和最后几度关闭时才与阀座接触。其余行程中没有摩擦。阀座材料的使用寿命更长。维护间隔时间延长。设备正常运行时间提高。 弹性体阀座位于阀瓣边缘而不是阀体孔内——这是与中线结构的另一个区别。阀瓣边缘阀座提供更紧密、更明确的密封接触区域。阀瓣边缘上的PTFE和改性PTFE阀座将温度上限推得比阀体孔弹性体衬里更高。阀瓣上带司太立合金堆焊的金属阀座环可进入中等高温领域，而无需跳到三偏心价格。 对夹式格式保持精简 阀体是指阀门夹在两个管道法兰之间。阀体法兰耳部设有通孔。螺栓穿过阀门，旋入两侧管道法兰的螺母中。阀门自身没有法兰。管道法兰承受螺栓载荷。阀门位于两者之间的间隙中。 这使得对夹式双偏心蝶阀成为可安装的最紧凑的高性能四分之一转阀门。面到面尺寸遵循API 609短型或长型。短型适配与中线对夹阀相同的面到面空间。长型提供更长的阀体流道，以改善更高压力下的流动特性。无论哪种方式，安装占地面积都比法兰式闸阀小，比法兰式球阀小，重量也更轻。 成本介于中线和三偏心之间。相比中线阀，您为双偏心几何结构以及更高的压力/温度能力支付更多。相比三偏心阀，您支付更少，因为不需要三个偏心，且金属密封并非强制要求。对于运行Class 150-300、温度超过弹性体衬里承受范围但不要求完全金属对金属防火密封的工艺管线，这是合适的阀门。 答：API 609 将蝶阀分为 A 类（中心线/同心）和 B 类（偏心/高性能）。双偏心蝶阀属于 B 类，因为阀杆的偏心使阀瓣偏离阀座中心线，从而产生凸轮作用旋转。与 A 类相比，B 类蝶阀具有更高的压力等级、更小的阀座摩擦和更长的使用寿命。 答：阀瓣边缘采用改性聚四氟乙烯（PTFE）阀座，可承受高达约250°C的连续温度，涵盖150-300级范围内的多种饱和蒸汽应用。对于过热蒸汽或温度高于250°C的应用，请选择带司太立合金（Stellite）覆层的金属阀座，或改用三偏心金属阀座阀。 答：对夹形式可降低成本并减轻重量。如果您的应用需要单侧隔离、盲端服务或管线封堵能力，请指定耳式阀体版本。对于两侧管道法兰保持连接的标准在线隔离，对夹式是标准且最具成本效益的选择。两种阀体形式使用相同的双偏心内部结构。 答：双偏心阀上的弹性体密封面通常比同心阀上的同等密封面提供3-5倍的循环次数，因为凸轮作用几何结构在旋转过程中减少了密封面摩擦。确切的循环寿命取决于介质、温度、压差和行程频率。在标准水和轻工艺服务中，预计密封面干预前可达50,000次以上循环。在更苛刻的条件下，请计划提前进行计划维护。 答：当您的应用需要Class 300+持续压力、符合API 607的金属对金属防火密封、250°C以上连续服务，或符合ISO 15848的石化服务逸散排放合规性时。双偏心处理中间地带——Class 150-300、中等温度、弹性体或PTFE密封。三偏心处理苛刻端——Class 600、高温、金属密封、防火认证。

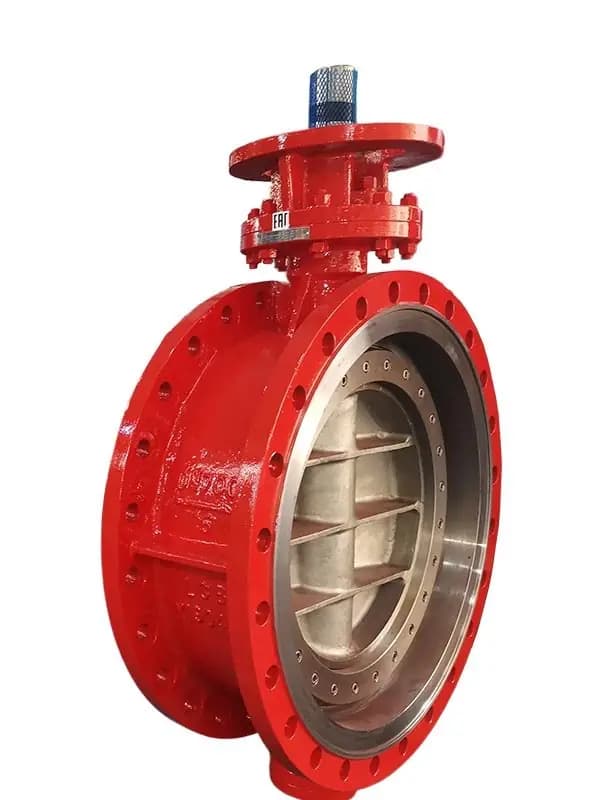

多层密封三偏心蝶阀
尺寸：2英寸 - 48英寸（DN50 - DN1200） 压力：等级 150 - 600（PN 10 - 100） 标准：API 609、ASME B16.34、API 607（防火）、ISO 15848 阀体材料：A216 WCB、A351 CF8M、A351 CF8、A182 F316 密封面：多层复合密封面——不锈钢或Stellite基环 + 柔性石墨密封层 + 可选弹性体缓冲层 设计：三偏心几何结构（三平面轴偏移），凸轮作用阀瓣旋转 金属密封三偏心阀在高温下表现出色。但在常温下呢？金属对金属接触中的微观间隙意味着可测量的泄漏——不算严重，但不是零泄漏。弹性体密封阀在室温下每次都能实现气泡级密封。直到火灾发生。然后橡胶烧毁，管线无法保持密封。 这种多层阀座在一个部件中同时解决了这两个问题。不锈钢或司太立合金底环提供结构支撑。其上覆盖一层柔性石墨密封层，可紧贴阀片边缘，在常温下实现气泡级密封。即使在 800°F 以上的高温下，石墨层被烧焦，下方的金属底环仍能牢牢固定阀片，保持密封完整性。 这就是为什么石油化工行业的座椅规格正在转向多层结构座椅。你无需在“常温下密封性好”和“火灾后仍能保持安全”之间做出选择。这款座椅两者兼备。 三个偏心保护石墨 三重偏心是指轴中心线与阀片密封面之间存在三个偏移平面。这三个平面共同作用，产生凸轮式旋转——阀片能够立即离开阀座，而不是在其上刮擦。刮擦越少，石墨层的磨损就越小。如果您曾经更换过看起来像被砂纸摩擦过的软阀座，您就会明白凸轮式旋转对于复合材料阀座的重要性。石墨虽然耐用，但并非坚不可摧。三重偏心几何结构能够保护石墨层，使其经受数千次循环的考验。 工程师在何处指定此阀门 炼油原油装置，温度从650°F工艺条件到停机期间的环境温度波动。化学反应器在高温下运行，但在室温下为维护而隔离。海上平台防火隔离阀，还必须满足ISO 15848排放合规性。如果您的规格要求API 607且常温下气泡级密封，此阀门无需下游二次隔离阀即可同时满足这两个要求。 切勿过度拧紧法兰螺栓。石墨层在负载下会压缩，但过大的螺栓张力会将其压碎且无法恢复。遵循交叉顺序分步扭矩紧固。对于24英寸以上规格，初次螺栓紧固后检查阀座压缩情况——若在常压测试中空气从旁泄漏，在石墨完全贴合阀瓣边缘前再进行一次扭矩紧固。一旦正确压缩，即可保持密封。 答：是的。柔性石墨层填补了纯金属对金属阀座在常压下留下的微观间隙。气泡级密封可实现且可重复。 答：石墨会碳化。金属基座环保持与阀瓣的密封接触。阀门通过防火安全测试，因为石墨消耗后金属环提供结构性密封表面。 答：是的。拆下阀瓣，取出旧阀座环，安装新阀座环，重新组装。对于24英寸及以上规格，需安排两名技术人员和清洁的工作面——重新组装时确保石墨与阀瓣边缘之间无杂物。 答：纯金属阀座通过防火安全测试，但在常压下通常存在可测量的泄漏。如果您的规格要求同时满足防火安全和正常条件下的紧密关断，纯金属可能无法满足常压泄漏要求。

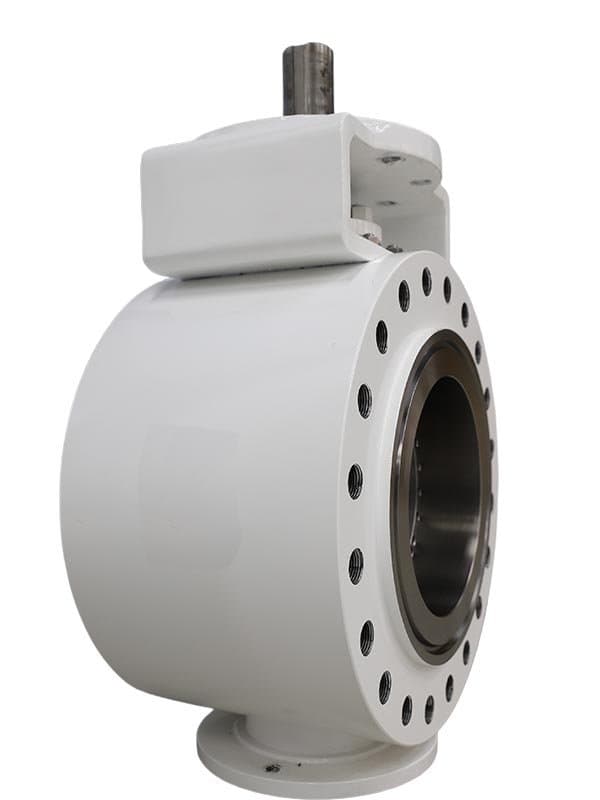

锻造金属密封蝶阀
尺寸：2英寸 - 12英寸（DN50 - DN300） 压力：等级 150 - 900（PN 10 - 150） 标准：ASME B16.34、API 609、ISO 15848、API 607（防火） 阀体材料：A182 F316（锻造）、A182 F51/F53（锻造双相钢/超级双相钢）、A182 F5/F9/F11/F22（锻造铬钼钢）、A182 F304（锻造） 阀座：金属对金属（阀座环和阀瓣密封边缘堆焊Stellite 6或碳化钨） 设计：锻造阀体结构，三偏心或双偏心几何设计 铸造阀体在Class 150-300下工作良好。壁厚充足，气孔可通过射线检测发现，压力保持稳定。在4英寸或6英寸阀门上从Class 600推向Class 900时，情况就不同了。铸造气孔——凝固过程中产生的微观空隙——在持续高压载荷下成为失效起始点。相对于所承受的压力，壁厚较薄。在1500 PSI下薄壁中的空隙不是外观问题，而是等待萌生的裂纹。 锻造消除了这一风险。锻造A182 F316或F51阀体在压力边界的每个截面都具有均匀的晶粒结构。无空隙。无隐藏气孔。每平方毫米都具有相同的抗拉强度、相同的屈服点、相同的延展性。ASME B16.34允许锻造阀体以更高的压力等级获得可靠认证，因为材料完整性是可预测的。 权衡：锻造成本随尺寸增加而上升。锻造12英寸阀体价格昂贵但可制造。超过12英寸，锻造变得不经济，壁厚增加到足以通过RT检测管理铸造气孔的程度。这就是该产品止步于12英寸的原因——经济性使铸造在该尺寸以上成为合理选择。 不磨损的硬质阀座 阀座环上堆焊Stellite 6。阀瓣密封边缘采用碳化钨。每次操作中两个硬质表面相互循环接触。金属对金属阀座听起来应该磨损很快——实际上不会，因为偏心几何设计在开启时立即将阀瓣从阀座上抬起。无滑动接触。无刮伤。10,000次循环后，阀座仍保持密封。50,000次后，磨损仍在公差范围内。浆料管线、催化剂回收、数周内就能毁掉弹性体阀座的磨蚀性流道——这些表面承受冲击并持续密封。 适用于腐蚀性工况的双相钢 锻造A182 F51和F53阀体可处理腐蚀标准不锈钢的氯化物环境。海上海水注入。海水淡化盐水。316L在数月内就出现点蚀的工艺流道。锻造双相钢阀体在一个规格中同时提供耐腐蚀性和压力边界完整性。无需补充NDE要求的铸造件——锻造件本身即洁净。 答：射线检测能发现可见气孔，但无法发现微观空隙。在Class 900薄壁小阀体上，RT无法检测到的空隙在循环载荷下仍可能引发疲劳裂纹。锻造消除了这种不确定性。 答：根据ASME B16.34，锻造A182 F22阀体额定可持续使用温度约为1050°F。F5和F9覆盖Cr-Mo系列中的较低温度范围。 答：阀座环可更换。阀瓣堆焊层无法现场修复——Stellite和碳化钨需要受控车间环境进行重新涂覆。关键工况请备好备件。 答：12英寸以上锻造在经济上不切实际。压力机要求、材料体积和加工成本超出市场接受度。较大尺寸采用铸造并配合适当的NDE——增加的壁厚可容纳气孔管理。

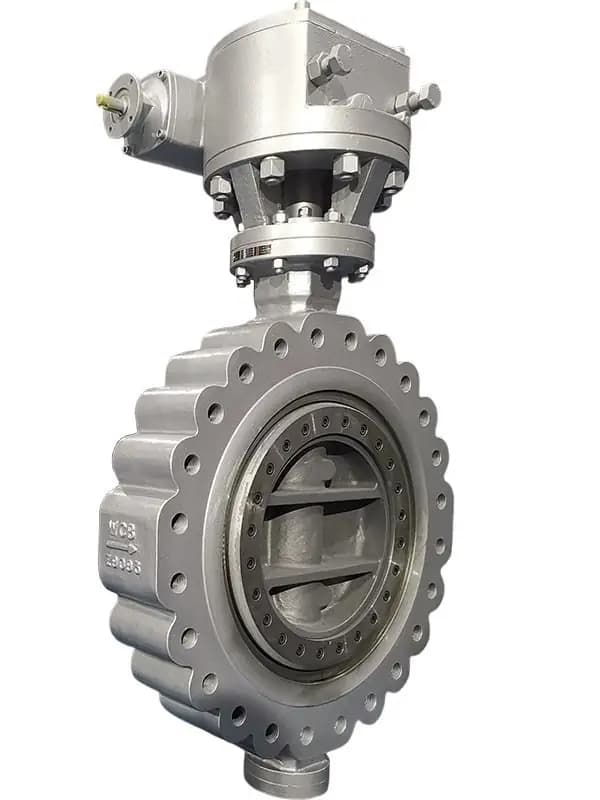

凸耳式多层密封蝶阀
尺寸：2英寸 - 24英寸（DN50 - DN600） 压力：等级 150 - 300 / PN 10-40 标准：API 609、API 607（防火）、EN 593 阀体材料：A216 WCB、球墨铸铁（GGG40）、A351 CF8M 阀座：多层复合阀座——金属基座环 + 柔性石墨密封层 设计：耳式阀体带螺纹法兰耳，双偏心或三偏心几何设计 耳式阀体在管线中自持 耳式蝶阀在您松开一侧法兰时仍保持在管道中。阀体上的螺纹耳——每个法兰侧一组——可独立接受螺栓。松开下游侧，拆下管段，阀门保持不动。上游螺栓将其固定。这就是死端工况。这就是无需拆卸阀门即可进行下游隔离。 阀体本身不会这样。松开一侧螺栓，对夹式阀门就会脱落。如果您需要单侧隔离——在下游设备维护时保持上游带压——就需要凸耳式阀体。炼油厂隔离点、石化管线终端、海上管汇站恰恰需要这种结构。维护团队松开一侧螺栓，进行作业，然后重新紧固。阀门始终不脱离管线。 多层阀座：常温严密，火灾后仍有效 该复合阀座在柔性石墨密封层下方堆叠了一层金属基环。正常工作状态下：石墨压缩紧贴阀瓣边缘，实现气密性密封。无可见泄漏。符合 ISO 15848 标准。火灾条件下：石墨炭化，金属基环保持密封接触。通过 API 607 防火安全认证。 石化规范日益要求在隔离阀上采用多层阀座，因为您承受不起一款常温密封完美但火灾下失效的阀门，也承受不起一款能扛过火灾但常温泄漏超标、违反排放合规要求的阀门。多层结构在一个部件中同时满足两者。下游无需再加装二次隔离阀。 这种组合的关键应用场景 炼油厂隔离点，需下游维护通道并满足烃类防火要求。石化管线工艺单元之间的终端——防火和严密关断均为强制要求。海上平台安装中，凸耳式阀体允许在维护作业期间按模块逐一隔离，无需拆卸阀门。任何需要死端服务、防火认证以及常温气泡级密封的安装场合——这款阀门三项全部满足。 A216 WCB 碳钢适用于标准炼油厂应用，经济高效，可处理 150-300 级压力。GGG40 球墨铸铁适用于水和废水处理等无需使用碳钢的场合。A351 CF8M 不锈钢适用于腐蚀性流体和氯化物环境。所有三种阀体均采用相同的多层阀座结构。 答：对夹式没有螺纹耳——螺栓穿过法兰之间。松开一侧螺栓，阀门就会脱落。凸耳式每侧法兰都有螺纹耳，允许独立螺栓连接和单侧隔离。 答：可以。石墨在火灾暴露下碳化，但金属底环保持与阀瓣的密封完整性。贯通阀座和外部泄漏要求均能满足。 答：是的，符合 150-300 级要求。两侧独立螺栓连接允许在上游保持阀门处于全管线压力的情况下拆卸一个法兰。请确认您所需尺寸和材质的具体终端压力等级。 答：阀座环可更换。柔性石墨在正常条件下提供长使用寿命。如果长时间循环后出现泄漏，更换阀座环即可——无需更换阀门。安装时避免过度拧紧法兰螺栓，否则会压碎石墨使其无法恢复。 答：GGG40 适用于水、废水和低腐蚀性公用设施应用。它比 WCB 更经济，机械性能足以满足 150-300 级要求。对于碳氢化合物或腐蚀性环境，请指定使用 WCB 或 CF8M。

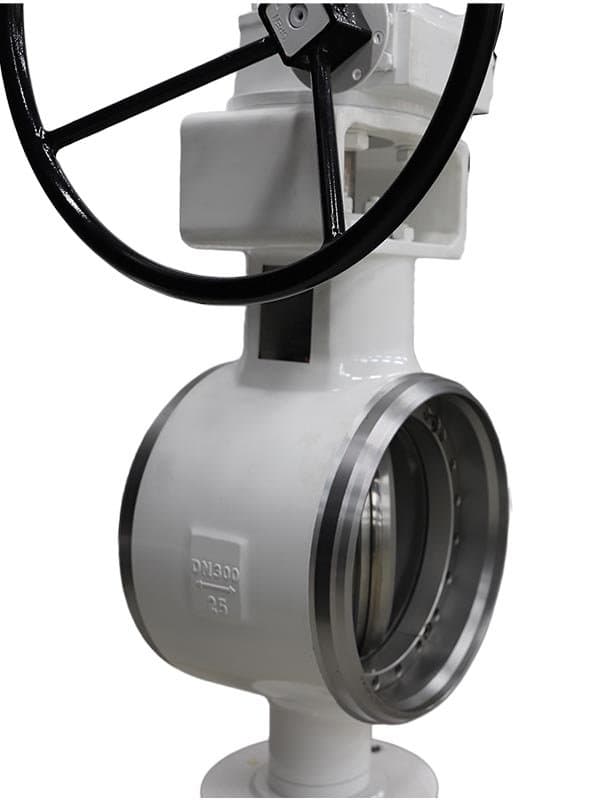

对焊偏心蝶阀
尺寸：2英寸 - 24英寸（DN50 - DN600） 压力：等级 150 - 600 / PN 10-100 标准：ASME B16.34、API 609、ISO 15848 阀体材质：A216 WCB、A182 F316（较小尺寸锻造）、A351 CF8M 阀座：金属对金属（司太立6号堆焊）或多层复合阀座（金属底环+柔性石墨） 设计：对焊端连接（按ASME B16.25坡口），双偏心或三偏心结构 无法兰、无垫片、无泄漏路径 每个法兰连接都有两个失效点：垫片和螺栓。垫片会老化和不均匀压缩。螺栓在热循环下松弛，预紧力下降，垫片低于密封压缩量——现在就有了一个看不见的泄漏路径，直到它表现为排放或地面滴漏才被发现。在Class 600及以上，法兰连接需要重型螺栓和厚垫片，但它们仍然是管线中最薄弱的密封点。 对焊端消除了这两者。阀门端部按ASME B16.25坡口。直接焊接到管道上。阀门与管线之间无垫片。无需维护螺栓孔。无外部泄漏路径。一旦焊接完成、检验合格并验收，该连接就是永久性的。它不会老化。不会松弛。不会泄漏。 这在三种场景中至关重要。Class 600+高压管线，每个法兰都是维护项目和排放源。埋地或水下安装，螺栓重新紧固需要开挖。防火系统中垫片会烧毁——焊接接头不会。 焊入即永久 取舍很明确。对焊式蝶阀无法在不切割的情况下拆卸。当您将此阀焊入管线后，它就成为永久的管道部件。 这就是某些安装指定对焊端的原因。地下管廊、海底穿越、高压防火管线，需要最小外部泄漏点——永久安装是正确的工程选择。您按其在管线全寿命期内保持运行来规划。 如果您的安装需要定期拆卸阀门，请指定法兰端。对焊式用于永久服务。 偏心几何结构可保护两种座椅类型 双偏心或三偏心结构的凸轮式阀瓣旋转使阀瓣立即脱离阀座，而非滑动。对于司太立6号金属对金属阀座，这意味着每个循环都不会在硬质堆焊层上研磨——堆焊层能承受磨蚀性和高温工况。对于多层复合阀座，石墨层在旋转过程中不会被刮除——气泡级密封性能在数千次循环中保持稳定。 降低阀座摩擦力还能减少操作扭矩。可选用更小的执行器，手动操作也更轻松。对于永久安装在地下阀井中的阀门，较低的扭矩意味着无需加大规格——在难以到达的位置，重量更轻，维护更少。 答：阀门与管道连接处零外部泄漏路径。无垫片、无螺栓、无随时间松弛的机械密封。焊接接头是永久性的，且符合规范要求。 答：只能通过切割焊缝来实现。这是一种永久安装的阀门。如果需要定期拆卸，请指定法兰连接。 答：金属对金属的Stellite 6适用于高温、磨蚀性或500°F以上的循环工况，此时需要防火认证且环境泄漏容忍度可接受。多层复合材料适用于同一阀门中同时需要防火和环境温度下气泡级密封的情况。 答：阀门端部按ASME B16.25标准加工坡口。焊接工艺、填充材料和焊后热处理（PWHT）必须符合ASME B31.3或适用的项目规范。WCB采用标准碳钢工艺。F316需要不锈钢填充材料和受控热输入。 答：可以。对焊端是埋地和水下管道的首选——无垫片泄漏，无螺栓腐蚀。请根据项目要求，针对该环境下的阀体材料指定外部涂层。
技术概述
蝶阀通过将阀盘在流道内旋转90°来实现开启或关闭——这是工业阀门设计中最简单的四分之一转机构。这种简单性正是蝶阀主导水处理、暖通空调和一般工艺隔离领域的原因：一个运动部件、一次90°行程、一个密封界面、最小的空间占用，以及所有截断阀类型中每英寸口径最低的成本。FLOWKS生产八种蝶阀配置，涵盖三种密封理念和三种阀体连接形式。同心（中线）设计将阀杆、阀盘和阀体对齐在同一轴线上——阀盘在旋转过程中滑过阀座表面，简单且便宜，但压力和循环寿命有限。双偏心（高性能）设计将阀杆在两个平面上偏移，使阀盘在开启时通过凸轮作用脱离阀座，减少摩擦并将弹性体阀座寿命延长3-5倍。三偏心设计将阀杆在三个平面上偏移，使阀盘仅在关闭最后2-3°时接触阀座——无摩擦行程，实现金属对金属密封，适用于高温和防火工况。阀座类型从弹性体衬里（EPDM、NBR、Viton——气泡级密封、低成本、温度受限）到金属阀座（Stellite 6堆焊——防火、耐高温、轻微环境泄漏）再到多层复合阀座（金属基环+柔性石墨层——常温下气泡级密封且火灾条件下防火）。阀体连接包括对夹式（夹在法兰之间，最薄、最便宜）、凸耳式（带螺纹耳，具备单侧隔离能力）和对焊式（永久焊接安装，零外部泄漏路径）。气动、电动、液压和手动执行选项覆盖全部工艺自动化需求。
FLOWKS蝶阀在最广泛的工艺条件下提供四分之一转截断——从Class 150的暖通空调水隔离到Class 900的石化高压高温工况。带弹性体衬里的同心中线蝶阀为水、废水和轻工艺应用提供经济高效的双向密封。双偏心高性能蝶阀通过凸轮作用阀盘旋转减少阀座摩擦，延长弹性体循环寿命，并实现Class 150-300工况下的更严密截断。三偏心蝶阀采用金属对金属Stellite阀座，完全消除弹性体——额定连续温度350°C以上，符合API 607防火标准，满足ISO 15848低泄漏逸散性排放要求。多层复合阀座将常温气泡级密封与防火金属备用结合，适用于要求两者兼备的石化装置。对夹式阀体提供管道法兰之间最薄的安装尺寸。凸耳式阀体通过独立螺纹法兰耳实现盲端服务和单侧隔离。对焊端完全消除法兰垫片，适用于永久性高压和埋地安装。锻造阀体结构为小尺寸严苛工况提供无铸造缺陷的压力边界完整性。所有配置均可选气动、电动、液压和手动齿轮执行。
