Ассортимент продукции
Выберите серию для подробных характеристик, загрузок и технических данных.
Клапан запорный стандартный
Краткие характеристики 2" - 12" (DN50 - DN300) Class 150 - 600 / PN 10-100 ASME B16.34, API 600, MSS SP-42 (нержавеющая сталь), спецификации производителя A216 WCB (литая углеродистая сталь), A351 CF8M (литая нержавеющая сталь 316), A351 CF8 (литая нержавеющая сталь 304), ковкий чугун (GGG40) Металлическое уплотнительное кольцо, приваренное или ввинченное в корпус. Диск контактирует с уплотнительным кольцом для перекрытия. Наплавка Stellite доступна для эрозионных сред или часто циклируемого дросселирования. Пробковый диск (плоская или коническая поверхность) — поднимается вертикально с уплотнительного кольца. Скользит по поверхности седла при закрытии. Выдвижной шпиндель OS&Y с маховиком Болтовая крышка с сальниковым уплотнением Т-образный корпус (Z-корпус). Фланцевые концы. Что реально делает этот клапан Клапаны дросселируют. Задвижки изолируют. Шаровые краны изолируют быстро. Такова линия разделения при выборе арматуры — и ошибка в выборе типа стоит денег. Диск поднимается и прижимается к уплотнительному кольцу. Он может находиться в любом положении между полностью открытым и полностью закрытым, регулируя поток с точностью. Клин задвижки скользит между двумя седлами — полностью открыт или полностью закрыт, ничего между. При частичном открытии клин находится в потоке, вибрируя и эродируя. Та же проблема с шаровыми кранами. При 50% открытии диск стабильно сидит на шпинделе, дросселируя поток через зазор между поверхностью диска и уплотнительным кольцом. Именно для этого создан данный клапан. Почему перепад давления не является проблемой Т-образный поток входит горизонтально, проходит через седло, поднимается через диск, выходит горизонтально — два изменения направления. Перепад давления в 3-5 раз выше, чем у задвижки или шарового крана того же размера. И этот перепад — именно то, что нужно. Более высокий перепад давления означает больший авторитет регулирования расхода — положение диска контролирует, сколько дросселирующей энергии применяется. Клапаны устанавливают на линиях рециркуляции, байпасных линиях, линиях защиты насоса от минимального расхода и везде, где нужно снизить поток, а не просто перекрыть его. На линии полного потока не используйте клапан запорного типа. Перепад стоит энергии насоса на протяжённых участках. Задвижка или шаровой кран для изоляции. Клапан для дросселирования. О седле и диске Металлическое уплотнительное кольцо, приваренное или ввинченное в корпус — твёрдый металл по твёрдому металлу, не эластомер. Диск скользит по поверхности седла при закрытии, прижимаясь для перекрытия. Это скользящий контакт обеспечивает работу дросселирования — диск удерживает промежуточные положения без вибрации. Эрозионная среда или частое циклирование? Укажите наплавку Stellite на поверхности седла. Кобальт-хромовый сплав выживает там, где голый металл схватывается и изнашивается. Выбор материала корпуса A216 WCB литая углеродистая сталь — пар, вода, некоррозионные углеводороды. A351 CF8M (316) и CF8 (304) — коррозионные потоки, химические среды. Ковкий чугун (GGG40) — хозяйственная вода и ОВК, где стоимость стального корпуса не оправдана. Литые корпуса стандартны при Class 150-600. Целостность литья выдерживает при этих давлениях. Class 600+? Кованые корпуса接管ают — другой продукт. Часто задаваемые вопросы Перепад Т-образной конструкции при полном открытии в 3-5 раз выше, чем у задвижки или шарового крана. Нужно блокирование вкл/выкл? Используйте задвижку или шаровой кран. Клапаны запорного типа принадлежат дроссельным режимам. Кобальт-хромовый твёрдосплавный сплав на поверхности седла. Нужен для эрозионных сред или постоянного дроссельного циклирования — голый металл схватывается и изнашивается. Видимое положение с другого конца цеха — шпиндель поднят означает открыто. Практично для дросселирования, где операторы корректируют положение диска. Частично открытый шар находится в потоке. Высокоскоростной поток эродирует седла. Шаровые краны изолируют — они не дросселируют.

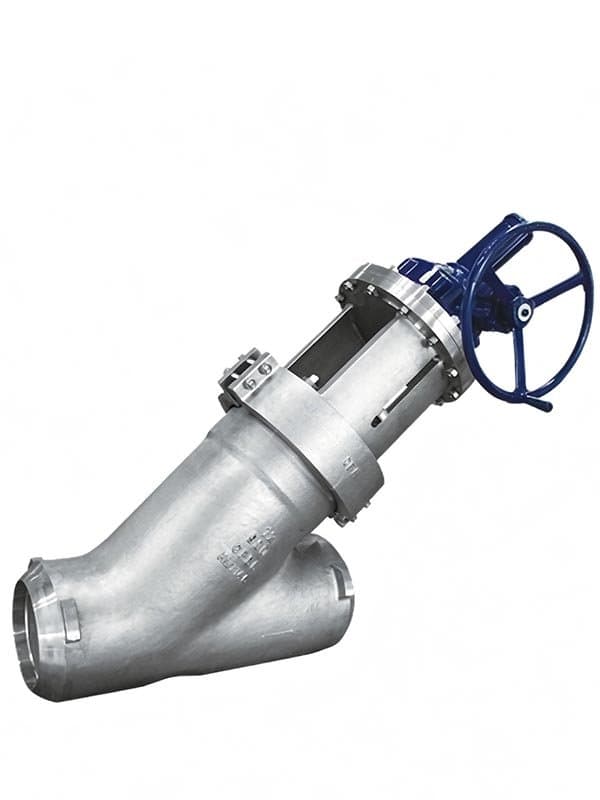

Клапан запорный Y-образный высоконапорный
Краткие характеристики 2" - 12" (DN50 - DN300) Class 600 - 2500 / PN 100-420 ASME B16.34, API 602 (кованый), спецификации производителя для Y-образных клапанов с уплотнением под давлением A182 F22 (кованый Cr-Mo), A182 F91 (кованый 9Cr-1Mo-V), A182 F316 (кованая нержавеющая сталь) Наплавка Stellite на уплотнительном кольце и поверхности диска — стандарт для высоконапорного дросселирования Пробковый диск с наплавкой Stellite. Направляющие диска внутри расточки корпуса для центрированной посадки при высоком перепаде давления. Самоприжимное уплотнение (под давлением) — давление трубопровода сжимает уплотнительное кольцо между крышкой и корпусом. Выше давление — плотнее уплотнение. Выдвижной шпиндель OS&Y с маховиком Y-образный корпус. Угол потока 45°. Фланцевые концы или под приварку встык. Кованый корпус. Два конструктивных изменения, которые имеют значение Этот клапан решает две проблемы, с которыми стандартные клапаны не справляются при высоком давлении — эффективность потока и уплотнение крышки. Y-образный корпус наклоняет канал потока на 45° от входа к выходу. Стандартная Т-образная конструкция заставляет поток делать два поворота на 90° — вход по горизонтали, падение по вертикали, подъём по вертикали, выход по горизонтали. Y-образный угол сокращает это до одного поворота на 45°. Перепад давления при полном открытии на 30-50% ниже, чем у Т-образной конструкции при том же размере и расходе. При давлениях Class 600+ каждый psi перепада стоит энергии насоса. Снижение перепада давления на задвижке на 20-30% на дроссельной станции 1500 psi быстро окупается. Y-образная конструкция обеспечивает эту эффективность, сохраняя дроссельное управление «диск-на-седле», которое определяет клапан запорного типа. Самоприжимная крышка решает проблему болтов. Болтовые крышки при Class 600+ требуют массивных болтов, удерживающих крышку против внутреннего давления. При Class 1500-2500 эти болты становятся абсурдно большими — и при этом остаются потенциальным путём утечки при термоциклировании. Самоприжимное уплотнение меняет логику: внутреннее давление сжимает уплотнительное кольцо. Выше давление — плотнее уплотнение. Болты не несут рабочей нагрузки. Кованые корпуса — никакого литья при таких давлениях A182 F22, F91, F316 — все кованые. Литейная пористость при Class 600+ является местом зарождения трещин под рабочим давлением. Кованые корпуса устраняют это — нулевая пористость, однородная структура зерна. F22 работает с высокотемпературным паром до 565°C. F91 превосходит с улучшенной ползучестью — стандарт для главных паропроводов электростанций. F316 покрывает коррозионные нефтехимические высоконапорные среды. Stellite — здесь стандарт Наплавка Stellite на уплотнительном кольце и поверхности диска входит в стандарт — не опция. При дроссельных давлениях Class 600+ энергия удара диска о седло при закрытии значительно выше. Высокоскоростной поток по уплотнительным поверхностям при частичных положениях диска эродирует голый металл. Кобальт-хромовый Stellite выдерживает эти условия. Направляющие диска внутри расточки корпуса обеспечивают центрированную посадку при высоком перепаде давления — диск не может сместиться от центра под асимметричными усилиями при закрытии. Где применяется данный клапан Электростанции — байпас главного пара, дренаж промежуточного перегрева, рециркуляция питательной воды. Высоконапорное дросселирование пара, где управление положением диска работает от Class 600 до Class 2500. Нефтехимические системы — дроссельные станции выше 1000 psi, где нужен авторитет регулирования клапана, но нельзя позволить полное падение давления Т-образной конструкции. Y-образный клапан с самоприжимной крышкой и кованым корпусом — стандартное решение для этого диапазона. Часто задаваемые вопросы На 30-50% ниже перепад давления при полном открытии. Экономит энергию насосов при давлениях Class 600+. Нужен максимальный дроссельный авторитет? Т-образная конструкция. Нужна эффективность? Y-образная. Давление трубопровода сжимает уплотнительное кольцо — выше давление, плотнее уплотнение. Крепёж крышки удерживает только при сборке. Под давлением клапан уплотняет сам себя. Литейная пористость становится местом зарождения трещин при таких давлениях. Кованые корпуса: нулевая пористость, однородная структура зерна. Перекрытие работает, но перепад при полном открытии всё равно выше, чем у задвижки или шарового крана. Используйте для дросселирования. Сварка встык: постоянное, герметичное, нельзя снять без повторной сварки. Фланцевое: болтовое снятие, лучший доступ для обслуживания.

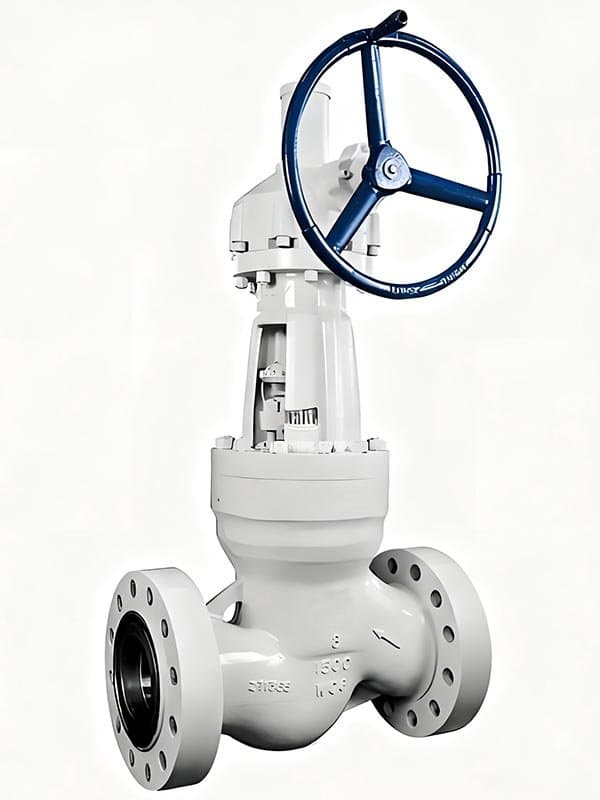

Клапан запорный фланцевый высоконапорный с самоприжимным уплотнением
Краткие характеристики 2" - 12" (DN50 - DN300) Class 600 - 2500 / PN 100-420 ASME B16.34, API 602 (кованый), спецификации производителя для фланцевых клапанов с уплотнением под давлением A182 F22, A182 F91, A182 F316, A182 F304 — кованые для нулевой пористости Наплавка Stellite на уплотнительном кольце и поверхности диска — стандарт для высоконапорного дросселирования Пробковый диск с наплавкой Stellite на уплотнительной поверхности Самоприжимное уплотнение (под давлением) — давление линии сжимает уплотнительное кольцо. Болты крышки не несут нагрузки при рабочем давлении. Выдвижной шпиндель OS&Y с маховиком Т-образная конструкция (Z-корпус) с самоприжимной крышкой и фланцевыми концами. Кованый корпус. Почему Т-образная конструкция, а не Y-образная Три причины — все практические. Пространство. Y-образная конструкция смещает вход-выход на 45°, занимая больше площади. Т-образная с прямым выравниванием легче помещается в тесных трубных эстакадах и плотных компоновках оборудования. Привычность обслуживания. Эксплуатационный персонал десятилетиями работает с Т-образными клапанами. Диск, седло, шпиндель, разборка крышки — идентично стандартным клапанам, которые они обслуживают при каждом останове. Извлечение диска через наклонную крышку Y-образной конструкции требует другой последовательности. Привычность снижает количество ошибок. Дроссельный авторитет. Более высокое сопротивление Т-образной конструкции даёт большую чувствительность положения диска во всём диапазоне — снижение расхода от 100% до почти нуля одним клапаном. Меньшее сопротивление Y-образной конструкции означает меньший авторитет на низких расходах. Когда важен диапазон, а не эффективность, Т-образная конструкция выигрывает. Самоприжимная крышка — тот же механизм Идентично Y-образному самоприжимному клапану. Давление трубопровода сжимает уплотнительное кольцо между крышкой и корпусом. Выше давление — плотнее уплотнение. Болты крышки не несут нагрузки в рабочих условиях — крепёжная фурнитура функционирует только при сборке и нулевом давлении. При Class 600-2500 болтовые крышки требуют болтов, которые крупные, дорогие и являются риском утечки при термоциклировании. Самоприжимное уплотнение устраняет это — клапан уплотняет сам себя. Кованый корпус — обязательно A182 F22, F91, F316, F304 — та же кованая линейка, что и у Y-образного клапана. Литейная пористость при Class 600+ создаёт риск зарождения трещин. Кованые корпуса: нулевая пористость, однородная структура зерна. F22 для пара до 565°C. F91 для более высоких температур с улучшенной ползучестью. F316 для коррозионных нефтехимических сред. F304 для нержавеющей стойкости при более низких температурах. Наплавка Stellite — стандарт Диск и уплотнительное кольцо несут Stellite. Те же причины, что и у Y-образного клапана — высокоскоростной поток при Class 600+ размывает голый металл. Кобальт-хромовый сплав выдерживает удар при закрытии и эрозию при частичном дросселировании. Направляющие диска внутри расточки корпуса обеспечивают центрированную посадку при высоком перепаде давления. Фланцевые концы — практично для обслуживания Фланцевые соединения допускают болтовое снятие при Class 600-2500 — в отличие от сварки встык, требующей вырезки и повторной сварки. Дроссельные клапаны обслуживаются регулярно. Фланцевое соединение даёт практичный доступ без огневых работ. Оба типа концов допустимы при таких давлениях. Фланцевое — выбор, когда нужно извлекать клапан. Часто задаваемые вопросы Ограниченное пространство эстакады, предпочтение командой привычной Т-образной процедуры и дросселирование, где максимальный авторитет регулирования важнее минимизации сопротивления. Самоприжимное уплотнение и кованый корпус идентичны. Т-образная: прямой вертикальный подъём крышки, диск извлекается вертикально. Y-образная: извлечение через наклонную крышку, другая последовательность. Фланцевое соединение позволяет болтовое снятие без вырезки трубы. Дроссельные клапаны регулярно обслуживаются. Фланцевый доступ экономит время и устраняет огневые работы. Да — большее сопротивление, чем у Y-образной при полном открытии. Компромисс: больший дроссельный авторитет. Если важен диапазон регулирования, цена приемлема. Если важна эффективность — выбирайте Y-образную. Можно, но не стоит. Голый металл эродирует и схватывается при дроссельных давлениях Class 600+. Stellite — стандарт, потому что опыт эксплуатации показывает неприемлемый срок службы диска и седла без него.
Технический обзор
Клапаны запорные дросселируют и изолируют. Диск поднимается и прижимается к седлу — этот механизм посадки позволяет диску находиться в любом промежуточном положении между полным открытием и полным закрытием, обеспечивая authority регулирования потока, которое задвижки и шаровые краны не могут обеспечить при частичном открытии. Компромисс: более высокое падение давления. Клапаны запорные заставляют поток делать два поворота 90° в стандартной T-образной конструкции (Z-корпус), создавая в 3–5 раз большее падение давления при полном открытии, чем задвижки или шаровые краны того же размера. Это падение давления приемлемо, поскольку клапаны запорные предназначены для дроссельной службы, где снижение потока и есть цель, а не для полнопоточной изоляции, где минимизация падения давления приоритетна. FLOWKS производит три конфигурации клапанов запорных. Стандартные клапаны запорные с болтовым бонетом, сплошным диском и T-образным корпусом охватывают общее дросселирование и изоляцию при Class 150–600 от 2"–12" — вода, пар, масло, химические обводные и рециркуляционные линии, где требуется регулирование потока. Высоконапорные самозапирающиеся Y-образные клапаны запорные сочетают кованую целостность корпуса, уплотнение бонета под давлением и Y-образную геометрию потока корпуса для службы Class 600–2500 — Y-образная форма снижает падение давления на 30–50% за счёт одного поворота 45° вместо двух поворотов 90°, а уплотнение под давлением устраняет массивные болты бонета при высоком рабочем давлении. Высоконапорные самозапирающиеся фланцевые клапаны запорные используют тот же кованый корпус и уплотнение под давлением в стандартном T-образном корпусе — большее падение давления, но более выраженное регулирование, знакомая геометрия обслуживания и компактная установка в трубных эстакадах для паровых байпасов электростанций и нефтехимического высоконапорного дросселирования.
Клапаны запорные FLOWKS обеспечивают дросселирование и запирание/открытие в общей технологической и высоконапорной службе. Стандартные клапаны запорные с T-образным корпусом, болтовым бонетом и диском с седлом Stellite охватывают дросселирование и изоляцию Class 150–600 от 2"–12" — обводные линии, рециркуляция, защита насосов от минимального расхода и общее технологическое дросселирование, где authority позиционирования диска важнее эффективности падения давления. Высоконапорные самозапирающиеся Y-образные клапаны запорные обеспечивают дросселирование Class 600–2500 с кованой беспористой целостностью корпуса, уплотнением бонета под давлением, использующим давление линии как запирающее усилие, и Y-образным корпусом, снижающим падение давления при полном открытии на 30–50% по сравнению с T-образным — для главных паровых байпасов электростанций, дренажа пароперегревателей и рециркуляции питательной воды, где высоконапорное регулирование сочетается с энергетической эффективностью падения давления. Высоконапорные самозапирающиеся фланцевые клапаны запорные используют тот же кованый корпус и уплотнение под давлением в стандартном T-образном корпусе — большее регулирование от более высокого падения давления, компактная линейная установка в трубных эстакадах и знакомая геометрия обслуживания для эксплуатационных команд, привыкших к T-образным клапанам. Наплавка Stellite на кольцо седла и диск выдерживает высокоскоростную эрозию и удар диск-седло при давлениях Class 600+.
