Полный спектр промышленных клапанов для любых применений.

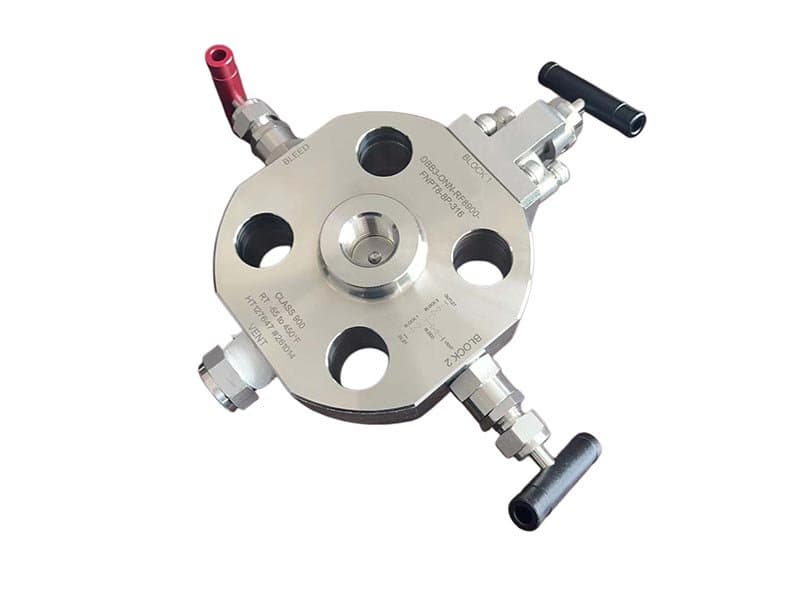

Манометрический блок NonoFlange DBB
Безфланцевое соединение означает, что корпус клапана навинчивается непосредственно на точку подключения прибора — обычно резьбовой отвод 1/2" или 3/4" NPT на трубе или стенке сосуда — без каких-либо фланцевых болтов между клапаном и технологическим процессом. Такое прямое навинтное крепление исключает фланцевую прокладку как потенциальный путь утечки (фланцы протекают на прокладке; резьбовые соединения не имеют прокладок), уменьшает монтажный объем (нет окружности фланцевых болтов, нет выравнивания прокладок, нет процедуры затяжки болтов — просто навинтите клапан на отвод и затяните ключом) и сохраняет общую высоту сборки на минимально практичном размере для установки приборов. Фланцевые манометрические блочные DBB существуют (FLOWKS также производит их — см. серию Flange DBB), и они служат для применений, где точка подключения прибора фланцевая, а не резьбовая. Но для большинства приборных отводов на технологических трубопроводах — которые представляют собой резьбовые бобышки NPT, приваренные к основной линии — безфланцевый вариант является более простым, компактным и прямым вариантом установки. Нет фланца для болтового соединения. Нет прокладки для выравнивания. Нет процедуры фланцевого болтового соединения. Навинтите. Затяните ключом. Готово. Что делает измерительный блок DBB — и почему инженеры-конструкторы приборов его рекомендуют. Два седла не имеют общего режима отказа — это независимые уплотнительные элементы с независимыми механизмами работы (верхнее седло закрывается, когда верхний шток поворачивается в закрытое положение; нижнее седло закрывается, когда нижний шток поворачивается в закрытое положение; сбросной порт открывается, когда шток игольчатого сбросного клапана отходит от своего седла). Отказ одной точки (протечка одного седла) не нарушает герметичность другого седла — оставшееся седло по-прежнему блокирует давление со стороны отказавшего элемента, а сбросной порт сбрасывает полость, показывая, какое седло отказало. Эта независимость является фундаментальным преимуществом безопасности DBB по сравнению с одинарной блокировкой: одно седло может выйти из строя, и система всё равно обеспечивает подтвержденную изоляцию оставшимся седлом, с видимым свидетельством отказа через сбросной порт. Седла из PTFE: стандартный выбор для общей изоляции приборов при умеренных температурах и давлениях. PTFE обеспечивает плотное закрытие (достижим класс VI), низкое трение при работе и широкую химическую совместимость с углеводородными, водяными, паровыми и химическими технологическими средами. Температурный предел PTFE (приблизительно 200°C) покрывает большинство рабочих температур отборов для приборов, где устанавливаются манометрные блоки DBB. Седла из PEEK для повышенных температур и более высоких механических нагрузок — PEEK сохраняет размерную стабильность и целостность уплотнительной поверхности при температурах, где PTFE размягчается и деформируется под длительной нагрузкой, а также при более высоких номинальных давлениях, где механическая прочность PTFE становится недостаточной. Металл-по-металлу седла (твердая наплавка Stellite 6 на шаре и уплотнительных поверхностях седла) для применений с высоким давлением, высокой температурой и эрозионными средами, где мягкие седла не выживают — металлическое уплотнение обеспечивает утечку класса IV (не пузырьковую герметичность, но долговечную в условиях, разрушающих PTFE и PEEK). Выбор материала седла следует той же логике согласования с процессом, что и во всей линейке продуктов FLOWKS: согласуйте уплотнительную поверхность с тем, что среда и рабочие условия сделают с ней в течение предполагаемого срока службы. Одинарная изоляция седла обеспечивает одну запорную границу. Если это единственное седло протекает, технологическое давление достигает прибора и сбросного порта одновременно — техник получает удар живым технологическим давлением. DBB обеспечивает две независимые запорные границы с подтвержденной полостью нулевого давления между ними. Если одно седло выходит из строя, другое всё равно блокирует, а сбросной порт показывает, какое седло отказало. Два седла не являются резервными — они независимы, с независимыми режимами отказа и видимой проверкой через полость сброса. Он сбрасывает полость между двумя запирающими седлами в атмосферу или в закрытую дренажную систему. Когда оба седла закрыты, а дренажный клапан открыт, нулевое давление на дренажном порту подтверждает герметичность обоих седел. Если технологическое давление появляется на дренаже, протекает upstream-седло. Если давление появляется на присоединении прибора, протекает downstream-седло. Дренажный порт делает герметичность седел видимой — вы проверяете изоляцию, а не предполагаете её. Два посадочных места и дренажное отверстие — функциональная архитектура изоляции DBB. Корпус манометрического блока содержит два независимых уплотнительных элемента, расположенных последовательно вдоль пути...

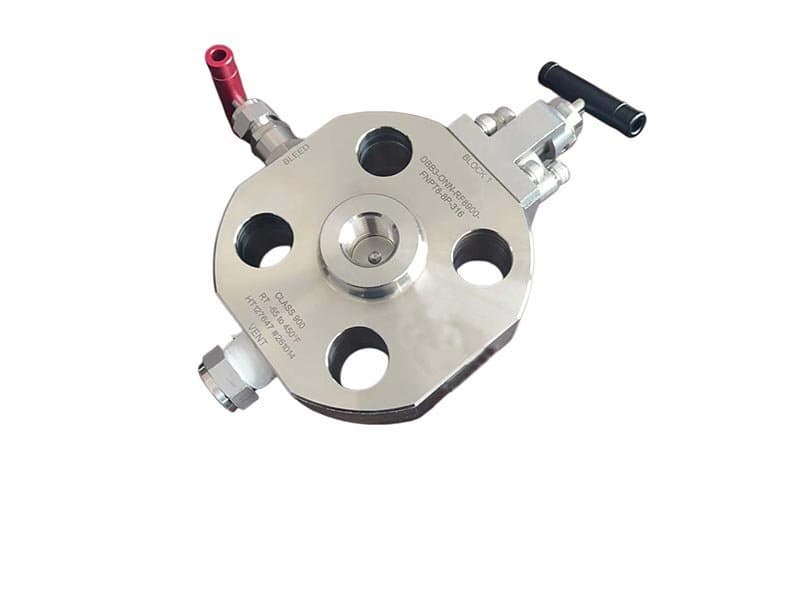

Манометрический блок NonoFlange SBB
Цапфовый шар с пружинными седлами, двойная блокировка и дренаж в едином корпусе, обслуживание с боковым или верхним доступом Изолирующий клапан на трубопроводе устанавливается между участками технологических трубопроводов, транспортирующих углеводороды, химические вещества или газ под высоким давлением — среда, где последствие отказа изоляции — это не погрешность показаний манометра, а аварийный инцидент, выброс в окружающую среду или нарушение нормативных требований. На таких применениях одного запирающего седла недостаточно, даже если оно удерживает давление — потому что последствие отказа этого единственного седла неприемлемо. Клапан с одинарной блокировкой обеспечивает изоляцию за счет одной уплотнительной поверхности; если эта поверхность пропускает, среда достигает нижестоящего участка, который должен был быть изолирован. Шаровой клапан с цапфовым креплением и двойной блокировкой и дренажем (DBB) обеспечивает изоляцию за счет двух независимых уплотнительных поверхностей с проверяемой полостью нулевого давления между ними — верхнее по потоку седло удерживает давление от активного участка трубопровода, нижнее по потоку седло удерживает давление в сторону изолированного участка, а дренажная полость между двумя седлами дает вам проверяемую зону нулевого давления, которая подтверждает, что оба седла удерживают давление до того, как нижний участок будет открыт для технического обслуживания, инспекции или операций горячей врезки. Два независимых седла, два независимых режима отказа, один проверяемый статус изоляции, видимый через дренажный порт. Система двойного перекрытия и продувки (DBB) обеспечивает две независимые границы уплотнения с проверенной полостью нулевого давления между ними — максимальную гарантию изоляции, доступную в одном корпусе клапана. Но не для каждого применения в системах изоляции приборов требуется максимальная гарантия. В некоторых случаях необходима проверенная изоляция с продувкой, но условия процесса не требуют двух независимых границ перекрытия: низконапорные трубопроводы, нетоксичные среды (вода, воздух, азот), отбор проб приборов на негорючих средах, где следствием утечки через одно седло является ошибка показаний манометра, а не инцидент, связанный с безопасностью. Для таких применений система одинарного перекрытия и продувки (SBB) обеспечивает одно перекрывающее седло и один порт для проверки продувки — достаточную изоляцию для безопасного извлечения прибора (седло блокирует технологическое давление, порт для проверки продувки подтверждает удержание седла перед открытием стороны прибора), но только с одной границей уплотнения вместо двух. Компромисс очевиден: одно седло вместо двух означает меньшее количество компонентов, меньшую длину сборки, меньшую стоимость и более простое управление — но только одна граница перекрытия, а не две независимые. Если выйдет из строя только это единственное седло, то запасного седла для поддержания изоляции не будет. Выходное отверстие (давление в зоне отбора воздуха) покажет неисправность, но изоляция будет нарушена до тех пор, пока седло не будет отремонтировано. Клапаны FLOWKS SBB с блоком манометра используют ту же компактную геометрию корпуса, что и версия DBB — резьбовое крепление без фланца, прямое соединение NPT с контрольным штуцером, минимальная высота сборки — но с одним блокирующим седлом вместо двух. Порт для сброса давления расположен на стороне, расположенной ниже по потоку от единственного блокирующего седла, обеспечивая функцию проверки, которая отличает SBB от простой одноблочной изоляции без возможности сброса давления. При закрытом блокирующем седле и открытом клапане сброса давления нулевое давление в порту для сброса давления подтверждает, что единственное седло удерживает давление. Если в порту для сброса давления появляется технологическое давление, седло неисправно — изоляция нарушена, и контрольная сторона подвергается воздействию действующего технологического давления. Именно эта возможность проверки (проверка сброса давления перед открытием контрольной стороны) делает SBB более безопасным методом изоляции, чем простой одноблочный клапан без сброса давления — техник не предполагает, что седло удерживает давление, он проверяет это через порт для сброса давления. Но это все еще только одно седло — если проверка выявит неисправность, резервного варианта нет. Третье: больший общий вес. Три корпуса клапанов плюс тройниковый фитинг весят больше, чем один корпус DBB — больше стали на эстакаде, больше веса на опорах трубопровода, больше структурной нагрузки. Снижение веса — это не просто удобство — на трубопроводах большого диаметра разница в весе между трехклапанной сборкой и однокорпусным DBB может повлиять на проектирование опор трубопровода и расчеты анализа напряжений. Выбор между SBB и DBB не сводится к предпочтениям или оптимизации затрат, а к анализу последствий. Что произойдет, если единственное блокирующее...

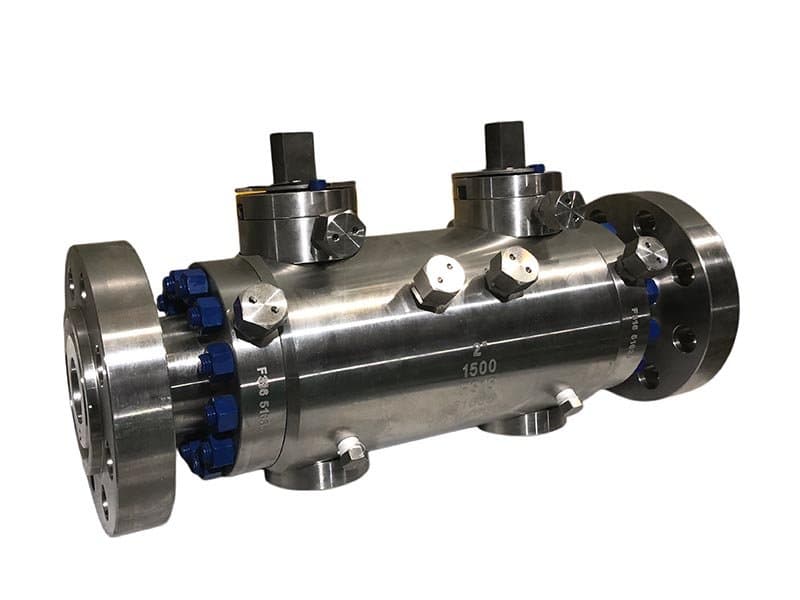

Шаровой кран с цапфовым креплением DBB
О цапфовом клапане Double Block & Bleed DBB PTFE, Nylon, PEEK, металл-по-металлу (Stellite 6) Цапфовый шар с пружинными седлами, двойная блокировка и дренаж в едином корпусе, обслуживание с боковым или верхним доступом Изолирующий клапан на трубопроводе устанавливается между участками технологических трубопроводов, транспортирующих углеводороды, химические вещества или газ под высоким давлением — среда, где последствие отказа изоляции — это не погрешность показаний манометра, а аварийный инцидент, выброс в окружающую среду или нарушение нормативных требований. На таких применениях одного запирающего седла недостаточно, даже если оно удерживает давление — потому что последствие отказа этого единственного седла неприемлемо. Клапан с одинарной блокировкой обеспечивает изоляцию за счет одной уплотнительной поверхности; если эта поверхность пропускает, среда достигает нижестоящего участка, который должен был быть изолирован. Шаровой клапан с цапфовым креплением и двойной блокировкой и дренажем (DBB) обеспечивает изоляцию за счет двух независимых уплотнительных поверхностей с проверяемой полостью нулевого давления между ними — верхнее по потоку седло удерживает давление от активного участка трубопровода, нижнее по потоку седло удерживает давление в сторону изолированного участка, а дренажная полость между двумя седлами дает вам проверяемую зону нулевого давления, которая подтверждает, что оба седла удерживают давление до того, как нижний участок будет открыт для технического обслуживания, инспекции или операций горячей врезки. Два независимых седла, два независимых режима отказа, один проверяемый статус изоляции, видимый через дренажный порт. Почему цапфовый DBB заменяет старую трехклапанную сборку Первое: множественные потенциальные пути утечки. Три клапана означают три корпуса, три набора соединений корпус-трубопровод, три прокладки крышка-корпус и соединения тройникового фитинга между тремя клапанами — каждое соединение является потенциальным внешним путем утечки. Однокорпусный DBB устраняет все межклапанные соединения — оба блокирующих седла и дренажный порт находятся внутри одного корпуса, без внешних соединений между функциями блокировки и дренажа, кроме единственного дренажного порта в атмосферу или в дренажную систему. Меньше внешних соединений — меньше потенциальных путей утечки. Третье: больший общий вес. Три корпуса клапанов плюс тройниковый фитинг весят больше, чем один корпус DBB — больше стали на эстакаде, больше веса на опорах трубопровода, больше структурной нагрузки. Снижение веса — это не просто удобство — на трубопроводах большого диаметра разница в весе между трехклапанной сборкой и однокорпусным DBB может повлиять на проектирование опор трубопровода и расчеты анализа напряжений. Конфигурация дренажного порта — вентиляция в атмосферу или закрытый дренаж Сертификация ISO 15848 по низким утечкам — соответствие DBB-изоляции и требованиям к неорганизованным выбросам Типоразмер и применение. Клапаны DBB с калибровочным блоком — это компактные приборные клапаны (проход 1/2"-2") для изоляции приборов — прямое резьбовое крепление в точках подключения манометров и датчиков. Шаровые краны DBB с цапфой — это трубопроводные изоляционные клапаны (проход 2"-24") для секционной изоляции между действующими и ремонтируемыми участками трубопровода — полнопроходное или суженное сечение, фланцевые или стыковые сварные соединения с трубопроводом, приводное управление для автоматизированных операций изоляции. Та же функциональная архитектура DBB (два седла + дренажная полость), но разные масштабы и разные области применения. С мягкими седлами (PTFE, Nylon, PEEK) — класс VI (пузырьковая герметичность) достижим на обоих седлах. С металлическими седлами (Stellite 6) — класс IV на обоих седлах, не пузырьковая герметичность, но долговечность в условиях эрозии и высоких температур. Выбор материала седла определяет класс герметичности каждого седла независимо — оба седла используют одинаковую спецификацию материала, но герметичность каждого седла проверяется отдельно через дренажную полость. Да — пожаробезопасность по API 607 с металлическим уплотнением (Stellite 6). Мягкие седла выгорают при воздействии огня; металлические седла сохраняют герметичность во время пожара и возвращаются к эффективному перекрытию после него. На трубопроводах с горючими газами и жидкостями сертификация пожаробезопасности по API 607 является нормативным требованием — металлическое уплотнение обязательно, а не опционально.

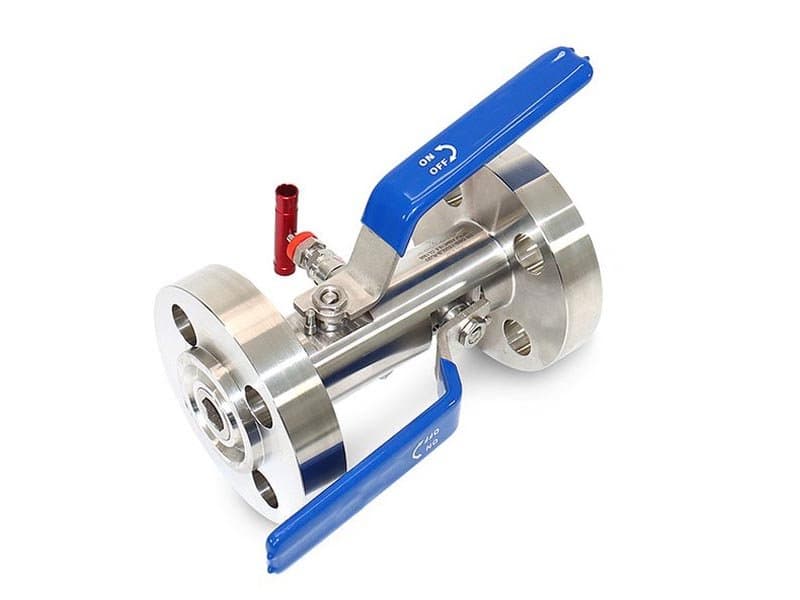

Фланцевый клапан двойной блокировки и сброса (DBB)
О пробоотборном игольчатом клапане DBB Отбор проб из действующих технологических линий — и почему пробоотборный отвод нуждается в защите DBB Игольчатые клапаны FLOWKS с двойной блокировкой и сбросом (DBB) обеспечивают двойную изоляцию с отводом в точке отбора проб — два независимых игольчатых запорных седла с полостью сброса между ними, в компактном корпусе, который монтируется непосредственно на точке отбора из трубопровода. Верхний по потоку игольчатый клапан блокирует давление трубопровода от полости сброса. Нижний по потоку игольчатый клапан предотвращает попадание любого давления, протекающего через верхний клапан, к пробоотборному порту. Полость сброса между двумя иглами вентилируется в атмосферу или закрытый дренаж — нулевое давление на сбросе подтверждает, что оба блокирующих клапана удерживают давление, прежде чем пробоотборный порт будет открыт для извлечения пробы. Архитектура DBB обеспечивает ту же проверенную логику изоляции в точке отбора проб, что и в точках изоляции манометров и датчиков: вы проверяете изоляцию через сброс, прежде чем открывать нижнюю сторону в атмосферу. При технологическом отборе проб этот этап проверки критически важен, поскольку техник собирается открыть пробоотборный контейнер, рассчитанный на атмосферное давление — вы не подвергаете пробоотборную бутылку с атмосферным давлением даже малейшему воздействию рабочего давления трубопровода без проверки целостности изоляции. Объемы отбираемых проб малы — от нескольких миллилитров до нескольких сотен миллилитров, отбираемых через пробоотборный порт с проходом 1/4" или 1/2". Размер прохода мал, потому что объем пробы небольшой, а скорость отбора необходимо точно контролировать (быстрый отбор дает непредставительную жидкость; медленный, контролируемый отбор дает представительный состав). Игольчатый затвор с проходом 1/4"-1/2" обеспечивает точность регулирования потока, необходимую для отбора проб — конический игольчатый плунжер плавно изменяет площадь проходного сечения по мере вращения штока, давая технику тонкий контроль над скоростью отбора, а не бинарное открыто/закрыто. Эта способность к дросселированию заложена в геометрию иглы — игла не просто открывается и закрывается, она дросселирует в промежуточных положениях, где площадь потока между кончиком иглы и коническим седлом точно контролируется углом поворота штока. Процедура отбора проб — проверка DBB перед открытием в атмосферу Закройте оба блокирующих игольчатых клапана (верхний и нижний по потоку) — пробоотборный порт полностью изолирован от трубопровода. Если сброс показывает ноль: приступайте к отбору пробы. Присоедините пробоотборный контейнер к соединению пробоотборного порта. Открывайте нижний по потоку (со стороны прибора) блокирующий клапан постепенно — контролируемый поток в пробоотборный контейнер. Закройте нижний по потоку клапан, когда объем пробы собран. Закройте клапан сброса. Пробоотборный контейнер находится при атмосферном давлении и содержит представительную технологическую пробу. Эту последовательность нельзя сократить — три отдельные рукоятки физически разделяют каждый этап, а проверка сброса между блокировкой и отбором заставляет техника подтвердить изоляцию до того, как пробоотборный контейнер будет подвергнут любому потенциальному технологическому давлению. При отборе проб токсичных и горючих сред эта последовательность является протоколом безопасности — не рекомендацией, не передовой практикой, а обязательной процедурой, которую нормативные рамки и корпоративные стандарты безопасности предписывают для технологического отбора проб из действующих трубопроводов. Отбор проб кислого газа и кислой нефти (технологические потоки, содержащие H₂S в концентрациях выше порога NACE MR0175) требует материалов, устойчивых к сульфидному растрескиванию под напряжением — среда сероводорода атакует стандартные нержавеющие стали в точках, где концентрация напряжений и микроструктурная восприимчивость совпадают (корни резьбы, зоны контакта седла, точки прохода штока в корпус). Пробоотборные игольчатые клапаны FLOWKS с двойной блокировкой (DBB) доступны в конфигурациях, соответствующих NACE MR0175 — материалы корпуса подбираются согласно требованиям NACE для конкретной концентрации H₂S, pH и температуры технологического потока (Monel для тяжелых условий кислой среды, Inconel для высокотемпературной кислой среды, F316 по NACE для умеренных кислых условий, где стандартный сплав удовлетворяет требованиям по твердости и термообработке). Материалы седла и тримма также подбираются по NACE — наплавка Stellite 6 на иглу и конические поверхности седла соответствует NACE и обеспечивает долговечность металлического уплотнения, необходимую для кислой среды (PTFE и PEEK химически совместимы с H₂S, но металлическое уплотнение предпочтительно для механической долговечности при многократных циклах, которым подвергаются пробоотборные клапаны). Контекст применения и...

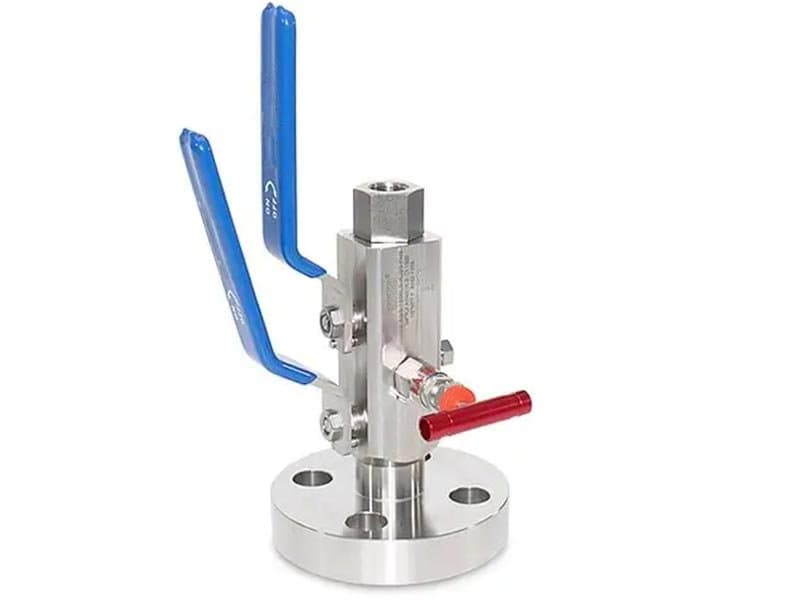

Игольчатый клапан DBB фланец-резьба
Краткие технические характеристики: 1/2" - 1" (DN15 - DN25) до 10 000 psi (эквивалент класса 150 - 2500) API 6D, API 607, ASME B16.34, ISO 15848 A182 F316, A182 F51, A182 F53 PTFE, PEEK, металл-металл (Stellite 6) Фланцевое соединение со стороны технологического процесса + резьбовое (NPT) соединение со стороны прибора, игольчатый двойной дренажный клапан с компактным корпусом, двойной блок и дренаж с одним дренажным отверстием Фланец с одной стороны, резьба с другой — где трубопровод фланцевый, а прибор резьбовой Технологический трубопровод в точке подключения прибора часто имеет фланцевый запорный клапан на стороне трубопровода и резьбовое (NPT) соединение на стороне манометра или преобразователя — спецификация трубопровода требует фланцевых соединений при проходе более 1" для структурной целостности и доступности обслуживания, но соединение прибора (манометр, преобразователь, реле давления) почти всегда резьбовое 1/2" NPT, потому что приборы не имеют фланцевых технологических соединений. Это несоответствие — фланец с одной стороны, резьба с другой — именно то, что решает данный клапан. Соединение со стороны процесса (верхнее по потоку) — это фланцевый конец (RF или RTJ по ASME B16.5), который болтами крепится непосредственно к фланцу трубопровода. Соединение со стороны прибора (нижнее по потоку) — это резьбовой порт NPT, на который манометр или преобразователь накручивается напрямую. Два блокирующих седла и дренажная полость расположены между фланцевым верхним соединением и резьбовым нижним соединением — функция изоляции DBB охватывает весь путь потока от фланцевого интерфейса трубопровода до резьбового интерфейса прибора, без дополнительных фитингов, переходников или промежуточных путей утечки между ними. Без этой фланцево-резьбовой конфигурации монтажнику приходится собирать воедино фланцевый запорный клапан, переходной фитинг (переходник фланец-резьба) и отдельный дренажный клапан — три компонента с двумя точками соединения (фланец-переходник, переходник-прибор), которые обе являются потенциальными внешними путями утечки. Каждое соединение добавляет прокладку или резьбовое уплотнение, которое необходимо обслуживать независимо. Фланцево-резьбовой игольчатый DBB устраняет обе точки соединения — фланцевый конец крепится болтами непосредственно к трубопроводу, резьбовой конец принимает прибор напрямую, а изоляция DBB находится внутри единого корпуса между ними. Никакого переходника. Никакого дополнительного фитинга. Никаких промежуточных путей утечки. Один корпус клапана охватывает все несоответствие соединений. Игольчатый тип — компактный корпус для отборов высокого давления под контрольно-измерительные приборы Обозначение игольчатого типа означает, что блокирующие седла представляют собой игольчатый затвор, а не шаровой затвор — коническая игольчатая заглушка, которая садится в ответное коническое седло, а не вращающийся шар, уплотняющийся против плоских или контурных седельных колец. Игольчатый затвор имеет два практических преимущества при малых диаметрах прохода и высоких давлениях: Во-первых: игольчато-коническая геометрия посадки уплотняется прогрессивно — игла садится глубже в конус по мере увеличения усилия закрытия, создавая линейно-контактное уплотнение, которое усиливается при дополнительном крутящем моменте штока. Такое прогрессивное поведение посадки даёт игольчатым клапанам механическое преимущество при высоких давлениях, где седла шаровых кранов (которые полагаются на контакт поверхность-к-поверхности при заданной геометрии седла) могут испытывать трудности с поддержанием пузырьковой герметичности при давлениях выше Class 1500. Коническая геометрия иглы создаёт клиновой эффект — чем больше крутящий момент закрытия вы прикладываете, тем плотнее игла вклинивается в конус, и уплотнение становится прогрессивно плотнее, а не достигает предела, определяемого упругой деформацией седла. Во-вторых: компактная геометрия игольчатого затвора помещается в корпусе, который меньше корпуса шарового крана при том же диаметре прохода — игольчатый узел (шток, коническая пробка, коническое седло) занимает меньший внутренний объём, чем шаровой узел (шар, два уплотнительных кольца седла, цапфы) при проходе 1/2". Такая компактная геометрия сохраняет общие габариты корпуса более короткими и лёгкими — это критически важно для приборных установок, где пространство в месте врезки в трубопровод ограничено и где вес на фланцевом соединении должен оставаться в пределах несущей способности фланца. Два запорных седла в игольчатом DBB представляют собой два независимых игольчатых клапанных узла — одна игла выше по потоку (со стороны технологического процесса) и одна игла ниже по потоку (со стороны прибора), каждая со своим штоком, коническим седлом и рукояткой управления. Дренажный порт расположен между двумя игольчатыми седлами — это третий, меньший игольчатый клапан, который сбрасывает давление из полости между...

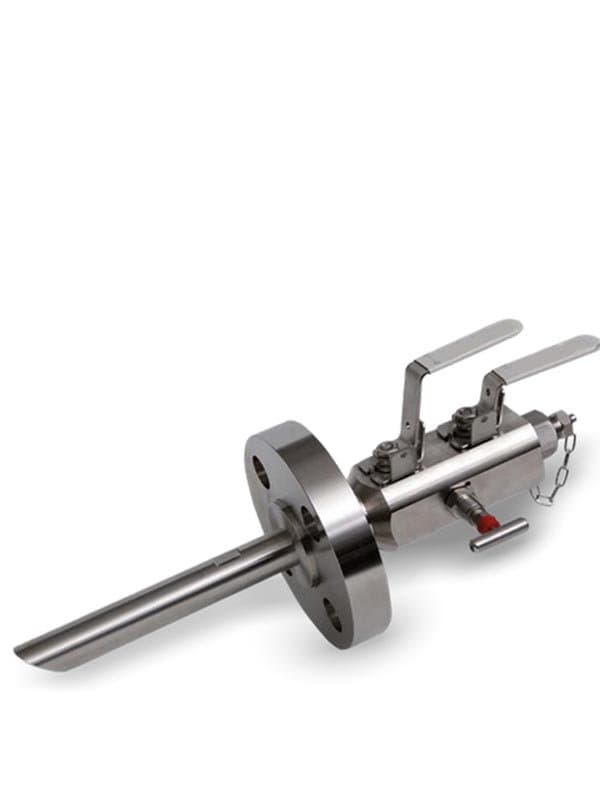

Пробоотборный игольчатый клапан DBB
Краткие характеристики: 1/4" – 1/2" (DN8 – DN15), до 10 000 фунтов на кв. дюйм / класс 150–2500, эквивалент API 6D, ISO 15848, NACE MR0175 (конфигурации для сернистых сред), A182 F316, A182 F51, A182 F53, Monel (NACE для сернистых сред), PTFE, PEEK, металл-металл (стеллит 6). Пробоотборный игольчатый клапан с изоляцией DBB, компактный корпус, резьбовые соединения (NPT/BSP), пробоотборный порт с двойной защитой. Отбор проб из действующих технологических линий — и почему пробоотборный отвод нуждается в защите DBB Пробоотборный клапан извлекает небольшой объём технологической жидкости из действующего трубопровода для лабораторного анализа, проверки качества или испытаний на соответствие нормативным требованиям — проба должна быть репрезентативной (тот же состав, то же давление, та же температура, что и в основном технологическом потоке), а извлечение должно быть безопасным (техник, отбирающий пробу, не должен подвергаться полному давлению трубопровода, и трубопровод не должен терять герметичность через пробоотборный отвод). Простой пробоотборный клапан с одним запорным элементом обеспечивает одну границу изоляции — когда клапан закрыт, пробоотборный порт изолирован от трубопровода. Но эта изоляция является одноточечной: если единственное седло пропускает, давление трубопровода одновременно достигает пробоотборного порта и пробоотборного контейнера — техник получает воздействие рабочего давления, держа бутылку для пробы, которая должна быть при атмосферном давлении. В приложениях для отбора проб углеводородов, химикатов и кислых газов, где среда горючая, токсичная или под высоким давлением, этот одноточечный отказ изоляции — это инцидент безопасности, а не просто проблема загрязнения пробы. Пробоотборные игольчатые клапаны DBB FLOWKS обеспечивают двойную изоляцию и дренаж в точке подключения пробоотборника — два независимых игольчатых запорных седла с дренажной полостью между ними в компактном корпусе, который монтируется непосредственно на пробоотборном отводе трубопровода. Верхний по потоку игольчатый клапан блокирует давление трубопровода от дренажной полости. Нижний по потоку игольчатый клапан блокирует любое давление, просачивающееся через верхний клапан, от попадания в пробоотборный порт. Дренажная полость между двумя иглами сбрасывается в атмосферу или закрытый дренаж — нулевое давление на дренаже подтверждает, что оба запорных клапана удерживают, прежде чем пробоотборный порт будет открыт для извлечения пробы. Архитектура DBB обеспечивает ту же проверенную логику изоляции на пробоотборном отводе, что и на точках изоляции манометров и передатчиков: вы проверяете изоляцию через дренаж, прежде чем открываете нижнюю сторону в атмосферу. При технологическом отборе проб этот этап проверки критичен, потому что техник собирается открыть пробоотборный контейнер, рассчитанный на атмосферное давление — нельзя подвергать бутылку для пробы при атмосферном давлении даже малейшему воздействию рабочего давления трубопровода без проверки целостности изоляции. Игольчатый затвор — правильный механизм посадки для отбора проб с малым проходом Объемы отбираемых проб малы — от нескольких миллилитров до нескольких сотен миллилитров, отбираемых через пробоотборный порт с проходным сечением 1/4" или 1/2". Диаметр прохода мал, поскольку объем пробы невелик, а скорость отбора необходимо точно контролировать (быстрый отбор пробы дает непредставительную жидкость; медленный, контролируемый отбор обеспечивает представительный состав). Игольчатый затвор с проходным сечением 1/4"-1/2" обеспечивает точность регулирования расхода, необходимую для пробоотбора — конический игольчатый плунжер плавно изменяет площадь проходного сечения по мере вращения штока, давая технику тонкий контроль над скоростью отбора, а не бинарное открытие/закрытие. Эта способность к дросселированию заложена в геометрию иглы — игла не просто открывается и закрывается, она дросселирует в промежуточных положениях, где площадь проходного сечения между кончиком иглы и седлом конуса точно контролируется углом поворота штока. Для запорных сёдел DBB (верхнего и нижнего по потоку) та же игольчатая геометрия обеспечивает прогрессивное клиновое уплотнение — более герметичное перекрытие с дополнительным крутящим моментом штока, как в игольчатых DBB с фланцевым или резьбовым соединением. Для пробоотборного порта (нижнее соединение, к которому крепится контейнер для пробы) дросселирующая способность иглы обеспечивает управляемую скорость отбора — техник не открывает пробоотборный порт полностью, позволяя среде врываться в контейнер со скоростью трубопровода. Вместо этого игла открывается постепенно, проба течёт с контролируемой скоростью, контейнер заполняется медленно и равномерно, а состав остаётся репрезентативным, потому что скорость отбора не создаёт турбулентности или разделения фаз в пробном потоке. Процедура отбора пробы — проверка DBB перед открытием в атмосферу...
Технический обзор
Двойные запорно-дренажные клапаны обеспечивают две независимые уплотнительные границы с проверяемой дренажной полостью между ними. Это звучит избыточно, пока вы не постоите рядом с манометром на линии углеводородов под давлением 1500 фунтов на квадратный дюйм и не увидите, как одно изоляционное седло пропускает технологическую жидкость к приборному соединению. Одно седло может протекать. Одно седло может выйти из строя. DBB устраняет этот риск, требуя одновременного удержания как верхнего, так и нижнего седла, при этом дренажная полость между ними вентилируется в атмосферу или закрытый дренаж, чтобы вы могли визуально подтвердить герметичность обоих седел перед открытием приборной стороны. FLOWKS производит конфигурации DBB типа манометрический блок, фланцевые, с поворотным затвором и игольчатые — от компактных изоляционных клапанов для приборов 1/2" до полнопроходных трубопроводных DBB-блоков. Манометрические блочные DBB монтируются непосредственно на приборных отводах с безфланцевым или фланцевым соединением. Фланцевые DBB и DBB с поворотным затвором изолируют участки трубопровода для обслуживания, инспекции и проверки давления. Игольчатые DBB для отбора проб добавляют пробоотборный порт между двумя запорными седлами, позволяя извлекать жидкость без нарушения изоляции. Каждая конфигурация DBB основана на одном функциональном принципе: два седла, один дренаж, подтвержденное доказательство нулевого давления, что обе границы удерживаются перед продолжением работ.
